参数化可调角度L型金属型材构件

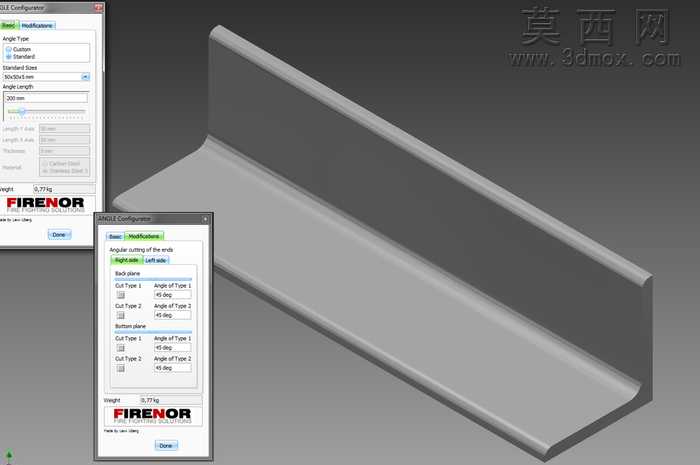

本作品为参数化可调角度的L型金属型材构件，采用Autodesk Inventor平台结合iLogic逻辑功能完成全流程建模设计，核心设计思路是通过内置的参数化逻辑规则，实现型材角度、边长、壁厚等核心尺寸的快速自定义调整，无需重复进行基础建模操作，大幅提升同类型不同规格构件的设计效率。建模阶段首先完成基础轮廓的参数化草图绘制，将型材的两翼长度、折弯圆角半径、板材厚度、折弯角度全部设置为可驱动的关联参数，再通过iLogic规则编写，将各参数之间的约束逻辑内置到模型文件中，用户仅需在配置界面输入目标数值，模型即可自动完成重构，同时自动校验参数合理性，避免出现尺寸干涉、结构强度不足等设计问题。材质配置阶段选用SS316不锈钢材质，在材质编辑器中精准还原不锈钢的金属反射特性、表面哑光磨砂质感，调整环境光遮蔽、反射强度等渲染参数，让最终渲染效果贴近真实不锈钢型材的视觉表现。结构设计上充分考虑型材的实际使用场景，折弯处采用标准圆角过渡，避免应力集中问题，两翼的端面做平整处理，可直接适配后续的焊接、螺栓连接等装配需求，内置的参数修改逻辑支持用户根据实际使用场景，快速切换标准规格型材或者自定义特殊角度、特殊尺寸的非标准型材，无需重新绘制草图、调整特征，仅需修改参数即可生成符合需求的构件模型，可广泛应用于设备机架搭建、支撑结构制作、五金连接件定制等多个工业场景，能够有效降低同系列构件的重复建模工作量，提升设计迭代的效率。
