12864点阵图形液晶显示模块三维模型

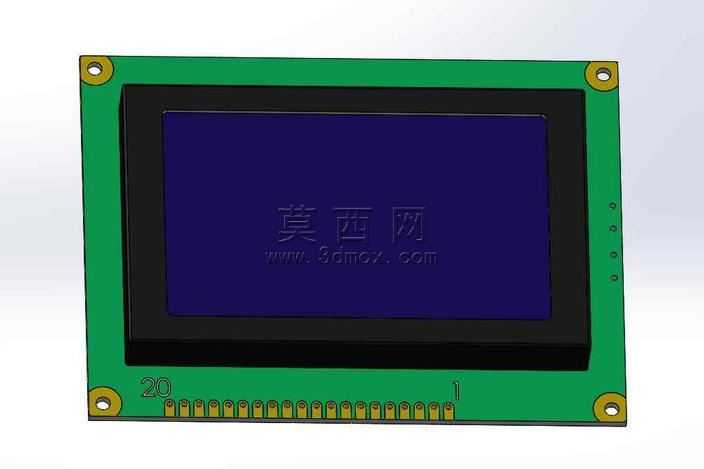

本模型为RG12864A下V形图形液晶显示器的三维参数化建模成果，建模过程严格参照实物尺寸比例完成，完整还原了该款液晶显示模块的全部结构细节。建模初期先通过实物测绘获取核心尺寸参数，以PCB基板为基础定位基准，先绘制基板外轮廓草图，精准定位四角安装固定孔的位置与孔径，同时还原基板边缘的工艺倒角与定位缺口特征。显示区域部分采用分层建模逻辑，最外层为黑色塑料屏幕边框，通过拉伸凸台与圆角特征还原边框的包裹式结构，边框内侧嵌入深蓝色液晶显示面板，面板表面添加轻微的磨砂质感材质，模拟真实液晶屏的偏光片视觉效果，面板表面还添加了浅灰色的半透明水印效果，还原实物展示时的视觉特征。PCB基板部分还原了绿色阻焊层材质，表面绘制了丝印层的字符标识，包括左下角的数字20、右下角的数字1标识，同时完整还原了底部20个并排的金属引脚结构，每个引脚都单独建模，还原金属光泽材质与引脚的间距、尺寸参数，四角的安装孔添加了金色的金属焊盘特征，还原PCB板的真实工艺细节。建模过程中对各部件的装配关系做了精准约束，屏幕边框与PCB基板采用贴合约束，引脚与基板采用嵌入式装配约束，确保整体模型的装配精度符合实物的实际组装逻辑。材质渲染阶段，PCB板采用哑光绿色阻焊材质，金属引脚采用亮面黄铜材质，屏幕边框采用哑光黑色工程塑料材质，液晶面板采用半透明深蓝色磨砂材质，金属焊盘采用亮面金色材质，通过不同材质的质感区分，让模型各部件的辨识度大幅提升。结构设计上完整保留了该款液晶屏的全部安装特征，四角的固定孔可直接用于整机装配的干涉检查，底部引脚的排布完全匹配实物的引脚定义间距，可直接用于电路设计的结构配合验证，整体模型可直接用于电子产品开发阶段的结构验证、装配模拟、展示渲染等场景，为相关产品的设计开发提供精准的三维结构参考。
