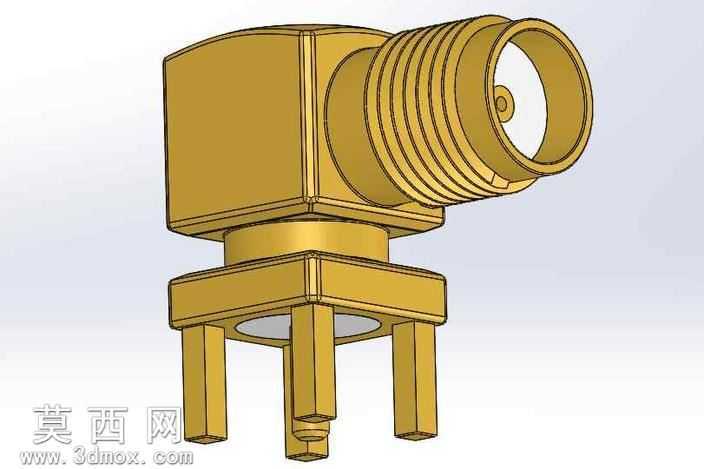

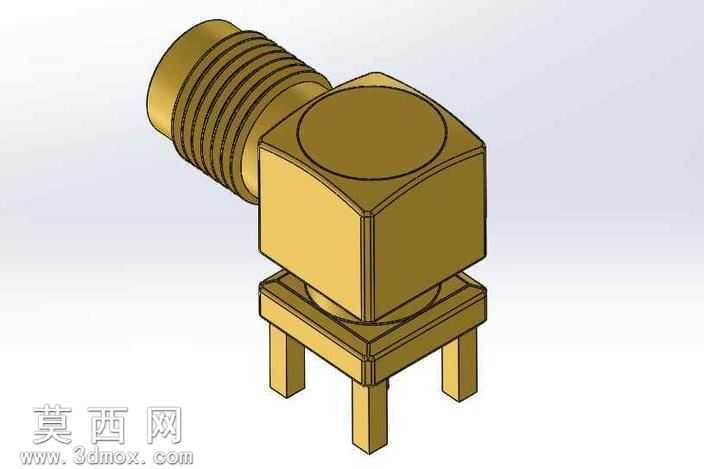

90度弯角SMA射频连接器三维结构设计

本作品为90度弯角式SMA板端射频连接器的三维建模设计，建模过程严格遵循射频连接器行业通用尺寸规范，采用SolidWorks软件完成全参数化建模，所有特征均保留完整可编辑参数，方便后续根据实际使用场景调整安装尺寸、接口规格。建模阶段首先完成接口端外导体的结构绘制，针对SMA接口特有的外螺纹连接结构，采用螺旋扫描特征完成标准螺纹牙型的构建，保证螺纹参数符合SMA接口的通用连接标准，接口内部的介质安装腔、内导体定位槽均按照射频传输的阻抗匹配要求设置尺寸，避免因结构偏差导致的信号反射问题。弯角过渡段采用一体化直角弯折结构设计，建模时对转角位置做了均匀壁厚处理，避免出现壁厚突变导致的注塑或压铸成型缺陷，同时保证内部射频传输路径的弯折曲率符合高频信号传输要求，减少信号传输过程中的损耗。底部板端安装部分设计为四插针直插结构，插针的位置、直径、伸出长度均按照标准PCB板安装孔位参数设置，插针与主体基座的连接位置做了加强凸台结构，提升插针的抗弯折能力，避免焊接安装过程中插针断裂或移位。材质渲染阶段，主体金属结构采用镀金铜合金材质效果，还原射频连接器常用的表面处理工艺质感，金属表面设置细微的磨砂纹理，避免渲染效果过于塑料化，接口内部的绝缘介质部分采用聚四氟乙烯材质效果，呈现出哑光米白色的工程塑料质感，插针部分采用亮面金属材质，区分不同部件的材质差异。整体装配结构采用自底向上的建模逻辑，各部件之间的配合间隙按照实际生产的公差要求设置，既保证结构装配的合理性，也还原了真实产品的结构细节，可用于射频电路结构设计的装配验证、产品展示以及相关教学演示场景。
