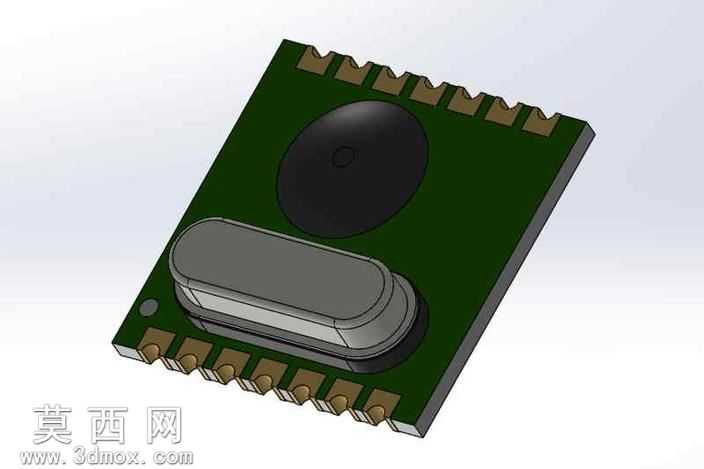

SMD贴片式RFM12B射频通讯模块三维建模

本模型为SMD封装形式的RFM12B射频通讯模块三维建模成果，建模过程依托三维参数化设计软件完成，严格遵循HopeRF厂商公开的元件实物尺寸规范，还原模块的真实外观与结构特征。建模阶段首先搭建PCB基板的基础轮廓，采用拉伸特征生成标准厚度的绿色FR4基材板体，精准定位板体边缘的半金属化邮票孔引脚，每一处引脚的焊盘尺寸、凸起高度、齿状间距均按照贴片元件的工业封装标准绘制，确保引脚排布与实际SMT焊接需求完全匹配。板体上的核心元件建模遵循实物装配逻辑，首先构建板载晶振结构，采用圆角矩形拉伸生成晶振的金属屏蔽外壳，通过倒角特征处理外壳边缘的过渡弧度，还原晶振底部与PCB板连接的黑色胶体基座的层次结构，精准控制晶振在板体上的安装位置与占板面积。板体上的黑色圆形环氧封装芯片采用旋转凸台特征生成基础半球形轮廓，表面添加细微的凹点标识还原芯片表面的定位标记，芯片与PCB板的连接层做薄化处理，模拟实际绑定封装的贴合效果。材质渲染阶段针对不同部件匹配对应物理材质，PCB板体赋予哑光深绿色阻焊材质，表面添加细微的磨砂质感还原真实电路板的触感；金属引脚赋予亮金色锡焊材质，添加轻微的反射效果模拟焊盘的金属光泽；晶振外壳赋予哑光银灰色金属材质，边缘做细微的高光处理还原金属屏蔽罩的质感；黑色芯片封装赋予半哑光的黑色塑胶材质，表面添加极细微的颗粒感模拟环氧封装的视觉效果。整体模型装配完成后进行干涉检查，确认板上元件与引脚、板体之间无结构冲突，所有结构比例与实物保持一致，可用于无线通讯设备的PCB布局仿真、整机结构装配校验、电子类产品的展示演示场景，建模过程中保留了所有特征的参数化属性，可根据不同的设计需求快速调整元件尺寸或封装形式，适配不同的电路设计场景。
