HC49封装贴片晶体谐振器三维结构设计

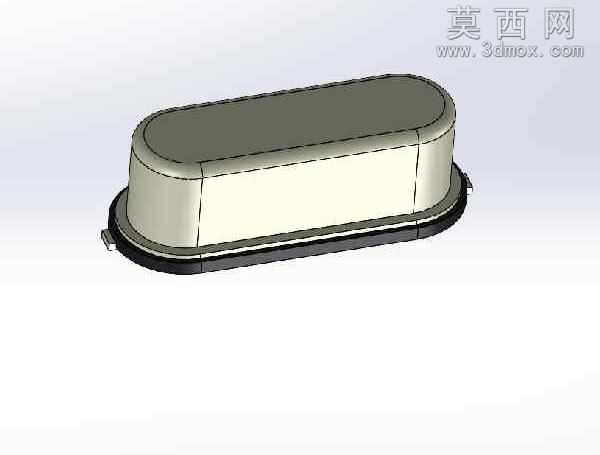

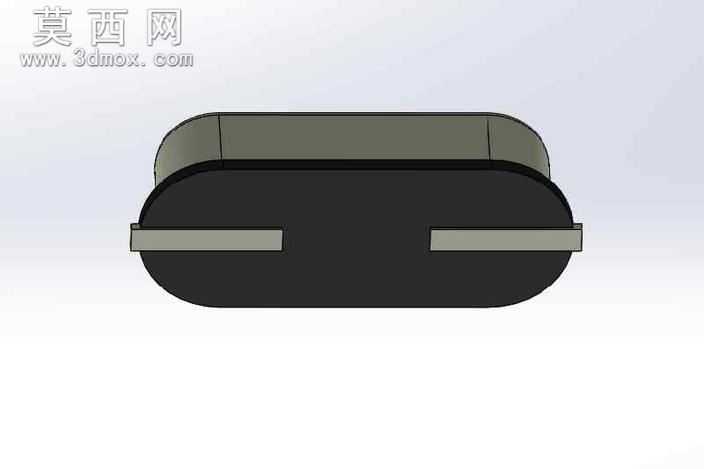

本作品为HC49封装贴片晶体谐振器的三维参数化建模成果，建模过程以实际工业量产的贴片晶振实物尺寸为基准，在三维建模环境中首先完成核心基准草图绘制，以谐振器长度方向中轴为对称基准，绘制两端半圆、中间平直的外壳轮廓线，通过拉伸凸台命令生成黑色塑封基体的基础实体，针对外壳边缘的过渡圆角特征，采用恒定半径圆角命令对棱边做顺滑处理，还原量产产品的无锐边工艺特征。针对两侧的贴片焊端结构，单独绘制焊端的矩形截面草图，以基体侧面为装配基准完成拉伸成型，焊端表面赋予哑光金属锡材质，通过调整材质的粗糙度、金属度参数，还原贴片焊端可焊性镀层的真实视觉质感，黑色塑封外壳部分则赋予哑光工程塑料材质，添加细微的磨砂纹理贴图，模拟塑封工艺成型后的表面肌理。建模过程中严格遵循HC49封装的行业标准尺寸规范，对谐振器的整体厚度、焊端伸出长度、焊端宽度等关键装配尺寸做参数化约束，确保模型可直接导入PCB设计环境做装配干涉校验。渲染阶段采用三点布光方案，主光源从模型斜上方45度投射，勾勒出外壳的弧形轮廓与焊端的金属反光，辅助光源从侧面补光消除暗部死黑，背景采用浅灰色渐变背景突出模型主体，最终渲染效果清晰呈现谐振器的外观结构与材质特征。整体建模逻辑遵循电子元器件的设计规范，所有特征均采用全参数化驱动，后续可根据不同封装规格的尺寸要求快速修改参数生成对应型号的谐振器模型，可用于电子设备结构装配演示、PCB布局教学、元器件科普展示等场景。
