带压力表派克叠加式液压阀组结构

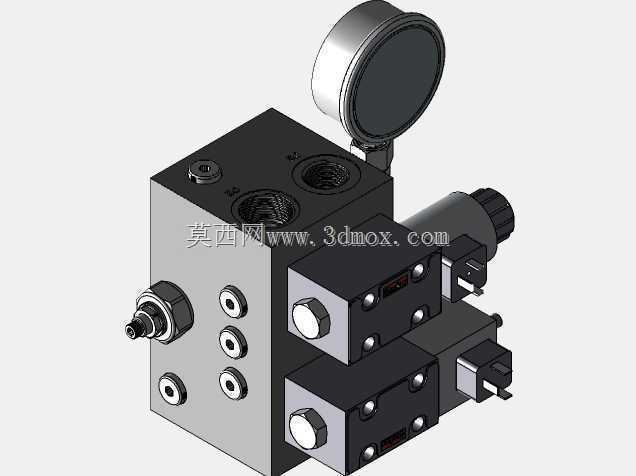

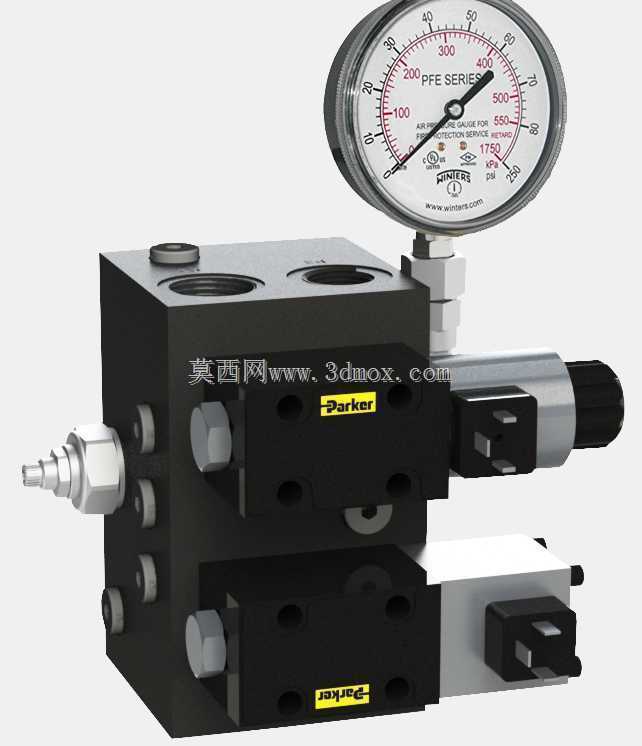

　　这套阀组在液压系统里属于压力控制类的叠加式集成结构，日常在机床液压站、小型自动化设备的夹紧回路、工装夹具的保压回路里用得非常多，不用额外接大量散配的油管，直接叠装在电磁换向阀和底板块之间就能完成压力调节与显示功能。从结构上看，它采用标准的叠加阀安装接口，安装面的油口位置符合通用叠加阀的通径匹配要求，叠装时不需要额外设计过渡连接板，上下结合面的密封槽预留了O型圈安装位置，装配时只要按顺序叠放、穿装固定螺栓就能完成油路连通，能大幅减少液压站的外接管路数量，降低管路泄漏的概率。顶部直接集成的压力表属于径向安装结构，通过小型测压接头与阀组内部的压力油道连通，不需要额外外接测压软管，操作人员站在设备正面就能直接读取系统当前压力值，

　　日常点检时不用额外携带测压表接测压点，能快速判断回路是否存在压力不足、溢流阀异常开启的问题。阀组上配置的两个派克品牌电磁阀，分别对应不同的油路控制逻辑，一个负责主回路的通断切换，另一个可以实现二级压力的切换功能，能满足同一个回路里两种不同工作压力的切换需求，比如夹具的快速趋近低压段和夹紧保压高压段的自动切换，不用额外并联独立的溢流阀组。设计的时候，阀块内部的油道采用斜孔与直孔结合的加工方式，尽量减少工艺孔的数量，同时把高压油道和回油道的壁厚控制在安全范围内，避免长期高压使用下出现阀块渗油的问题，所有油道的孔口都做了倒角处理，防止装配时割伤密封件导致内泄。安装边界上，阀组的整体宽度和长度和同通径的标准电磁换向阀一致，

　　叠装后总高度包含压力表在内不会超出常规液压站的阀组安装空间预留，侧面的电磁阀插头预留了足够的接线空间，不用在安装板上额外开避让槽，底部的安装孔位可以直接固定在标准液压阀块的安装面上，适配市面上绝大多数同通径的液压阀安装尺寸。实际使用时，这套阀组的压力调节部位做了锁紧结构，调整好压力后可以直接锁死，避免设备运行过程中因为振动导致压力偏移，压力表的量程覆盖了常规中低压液压系统的压力范围，读数刻度清晰，能同时显示bar和psi两种压力单位，适配不同操作习惯的运维人员。
