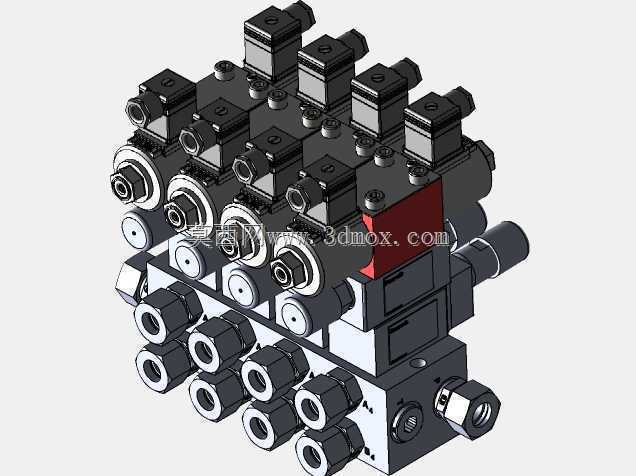

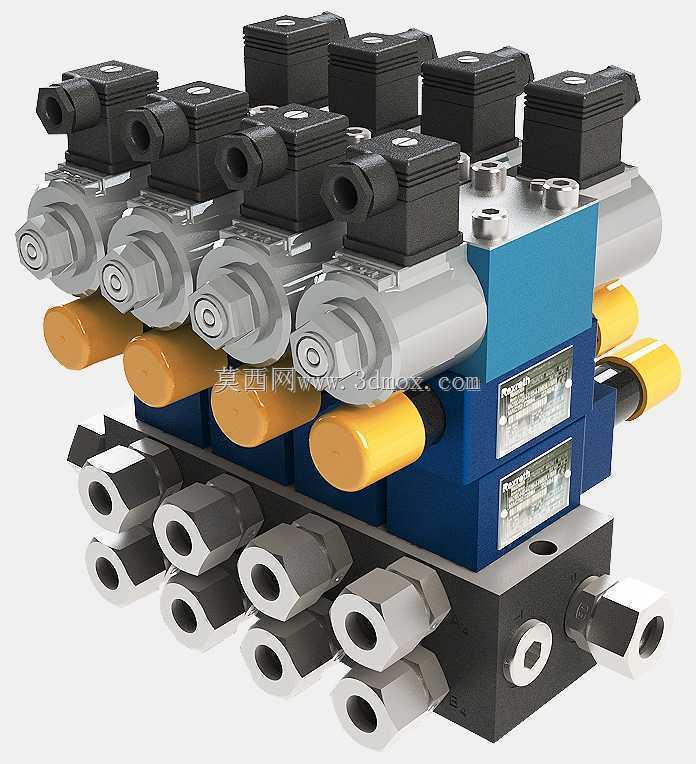

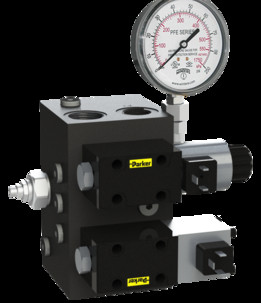

CETOP3 4规格集成阀组歧管组装结构

　　这款集成阀组歧管结构，主要面向中小型液压执行机构的集中控制场景，常见于小型机床工装夹具回路、自动化生产线的工位液压驱动单元、小型工程机械的辅助动作控制回路中，替代传统分散式阀件的管路连接方案，大幅减少外接管路的接头数量，降低系统泄漏点的同时压缩液压站的整体安装空间。从实际功能来看，该阀组整合了三类核心控制能力：最上层的电磁换向单元负责切换各个气缸执行元件的动作方向，匹配不同工位的伸出、缩回动作逻辑；叠装在换向阀下方的压力控制单元，可针对每一路输出回路单独设定泄压阈值，当支路负载超过设定压力时自动溢流卸荷，避免执行元件过载损坏；集成在流道内部的节流结构可独立调节每一路的输出流量，匹配不同气缸的运行速度需求，

　　避免多缸联动时出现动作节奏不同步的问题。设计层面采用CETOP 3 4标准安装界面，所有阀件的安装孔位、流道对接尺寸完全符合行业通用安装规范，可直接替换同规格的标准叠装阀件，无需重新加工安装基座。集成块内部的流道采用钻孔成型工艺，流道转角处做了圆弧过渡处理，减少液压油在流道内的沿程压力损失，同时避免直角流道造成的油液紊流、发热问题。外形结构上，阀组整体采用分层叠装布局，电磁换向阀统一布置在集成块最上方，接线端朝向同一侧，方便现场布线作业；压力调节手柄、流量调节旋钮全部布置在阀组外侧的操作面，无需拆解阀组即可完成现场参数调试；底部的安装基面设置了定位销孔与固定螺栓孔，可直接固定在液压站阀台或者设备机架的安装面上，

　　安装基面的油口采用标准公制内螺纹，匹配常规液压管路的接头规格，无需额外加工转换接头。安装边界方面，阀组整体宽度方向预留了接线端子的插拔空间，高度方向预留了手动应急按钮的操作空间，深度方向预留了管路接头的拧接空间，在做整机布局设计时，只需在阀组四周预留出20mm左右的操作间隙即可完成日常维护与接线作业，无需预留过大的检修空间。每一路阀件的输出油口都在集成块侧面做了位置标识，对应不同的执行元件接口，现场安装接线时可直接对照标识接管路，减少接错管路的概率。集成块的材质选用高强度锻压铝合金，表面做硬质阳极氧化处理，兼顾耐压强度与轻量化需求，相比钢制集成块重量降低40%左右，适合安装在移动设备或者对重量有要求的自动化设备上。
