400升四排管液压动力单元结构设计

　　这套液压动力单元的油箱有效容积设定为400L，匹配7.5kW驱动电机，采用四排阀组集成布局，主要面向中小型机床工装夹紧、自动化生产线辅助驱动、小型压机动作供给这类需要稳定油压输出的工业场景，可同时为4组独立液压执行元件提供压力油供给，适配单作用或双作用油缸、液压马达等不同负载端元件。

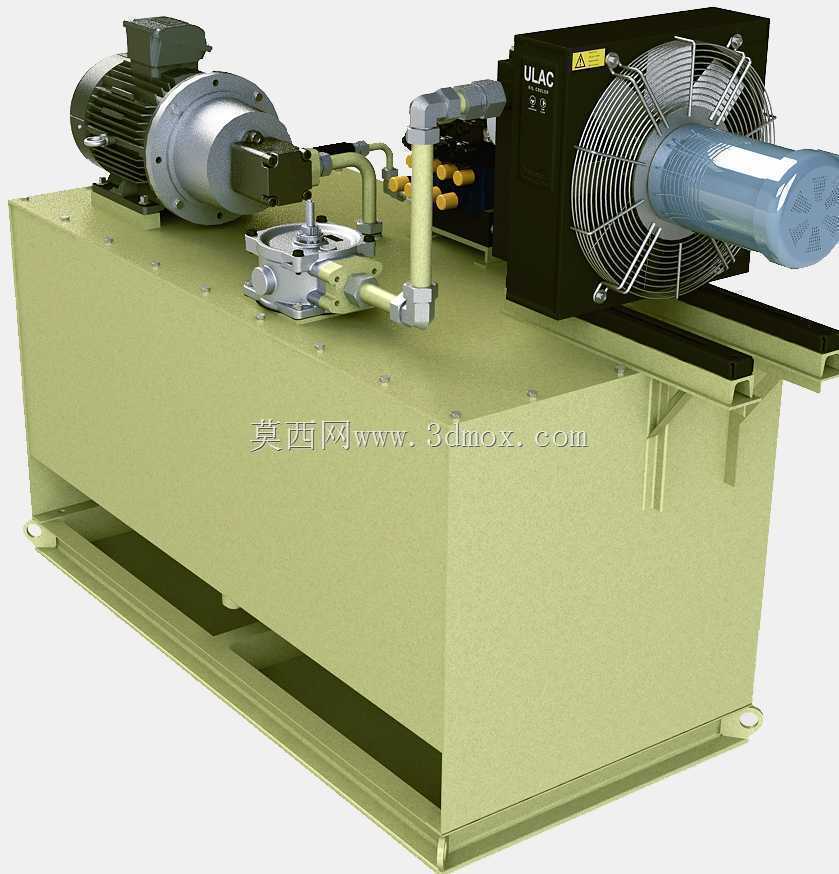

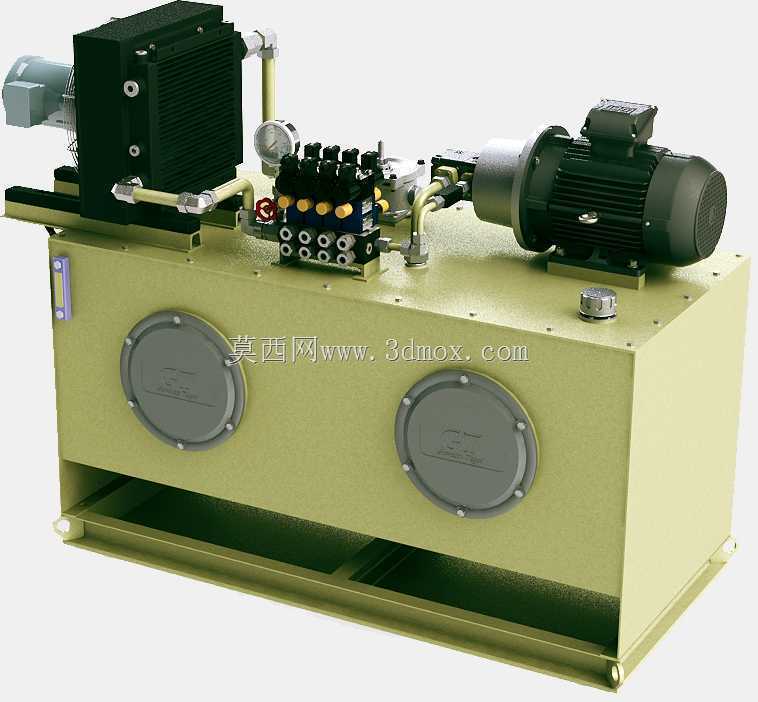

　　从结构设计逻辑来看，整套装置采用下置油箱上置元件的整体布局，油箱采用碳钢焊接箱体结构，侧面设置两个对称的清洁检修口，日常维护时无需拆解上部阀组与管路即可完成油箱内部清洁、滤芯更换、沉积物清理作业，油箱底部预留倾斜集污槽，可将长期运行产生的油液杂质汇集到排污口位置，降低维护时的清洁工作量。上部元件排布充分考虑安装与维护边界：驱动电机与油泵采用钟形罩直连结构，同轴度公差控制在0.1mm以内，减少运行过程中的联轴器磨损与振动传递；风冷式油冷却器布置在电机侧方，进出油口采用硬管连接搭配减震喉，避免电机运行振动导致管路接头渗油；阀组采用集成块式安装，将溢流阀、单向阀、电磁换向阀全部集成在统一的油路块上，减少外接管路的接头数量，降低漏油风险，油路块上预留压力检测口，可外接压力表实时监测系统工作压力。

　　安装边界方面，整套装置底部采用型钢焊接底座，预留四个地脚螺栓安装孔，可直接固定在车间混凝土地面或者设备机架平台上，底座与油箱之间设置减震垫，降低运行时的振动传递；整体外形尺寸充分考虑常规车间通道的通行宽度，侧面预留不小于300mm的操作维护空间，阀组操作高度设置在人体站立操作的舒适区间，日常调整压力、观察压力表数值无需借助登高工具。油箱顶部设置空气滤清器与注油口，注油口配备高精度滤网，避免加注液压油时杂质进入系统，液位计布置在油箱正面易观察位置，可实时掌握油箱内油位高度，避免缺油导致油泵吸空损坏。

　　在实际工况适配性上，这套动力单元的系统压力可通过溢流阀在额定范围内无级调整，风冷冷却器的散热功率匹配7.5kW系统的发热量，可在连续24小时运行工况下将油液温度控制在允许范围内，四排换向阀可根据实际使用需求选配不同机能的阀芯，适配常开、常闭、节流调速等不同的回路需求，管路走向全部采用圆弧过渡，减少油液流动阻力，管路固定点间隔符合液压管路设计规范，避免运行过程中管路产生共振异响。
