工业除尘用多分支管路结构设计

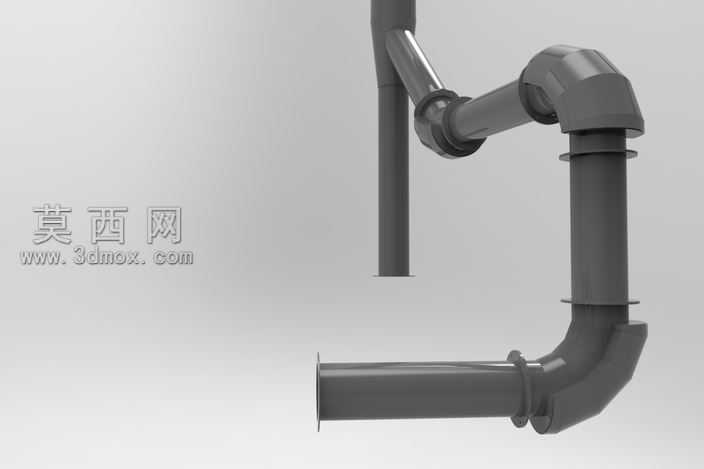

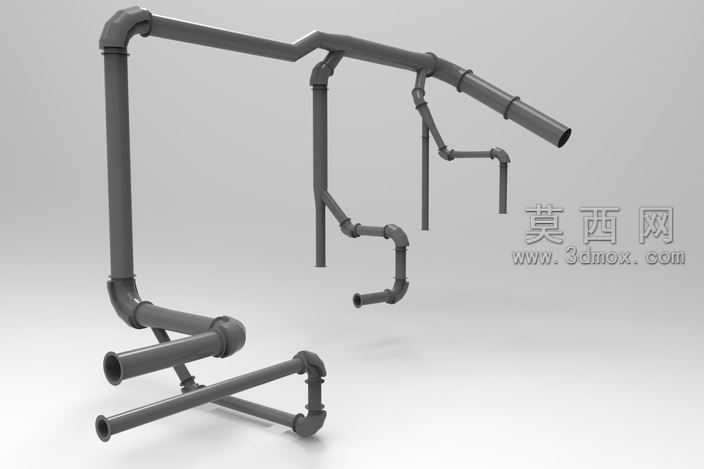

本模型为工业除尘系统专用的多分支管路结构，采用三维参数化建模方式完成整体设计，建模过程中严格遵循工业管道设计的通用规范，对每一段管路的管径、走向、连接角度都做了精准的参数约束，确保整体结构具备实际生产落地的可行性。模型整体采用等径金属管道作为主体基材，搭配标准90度弯头、45度斜接弯头以及三通转接件完成多分支路径的搭建，管路走向经过多轮优化调整，既规避了现场安装可能存在的空间干涉问题，也充分考虑了除尘气流在管路内的流动阻力，通过平缓的转角设计减少风阻损耗，提升除尘系统的整体运行效率。渲染阶段采用哑光深灰色金属材质模拟实际工业铸铁管道的表面质感，搭配柔和的影棚布光方案，清晰呈现出每一处管路连接节点的结构细节，不同分支管路的错落布局也通过透视角度得到完整展现，能够直观体现管路的空间排布逻辑。设计过程中针对除尘场景的使用需求，对管路的承重结构做了强化设计，在长距离悬空管路的下方设置了支撑固定结构，避免长期使用过程中出现管路变形、接口漏气的问题，所有连接接口都采用标准工业管道对接尺寸，能够直接与市面常见的除尘设备、风阀组件完成适配，无需额外做尺寸调整。整体模型结构完整，细节还原度高，既可以作为除尘系统管路布局的设计参考模板，也可用于工业场景的三维可视化展示、施工安装模拟等场景，能够帮助设计人员快速完成除尘管路的方案验证与优化调整，减少现场施工的试错成本。
