喷漆房漆雾离心提取装置结构设计

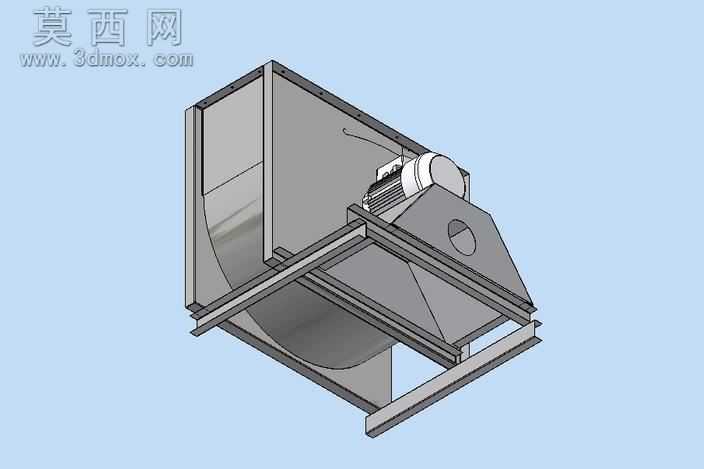

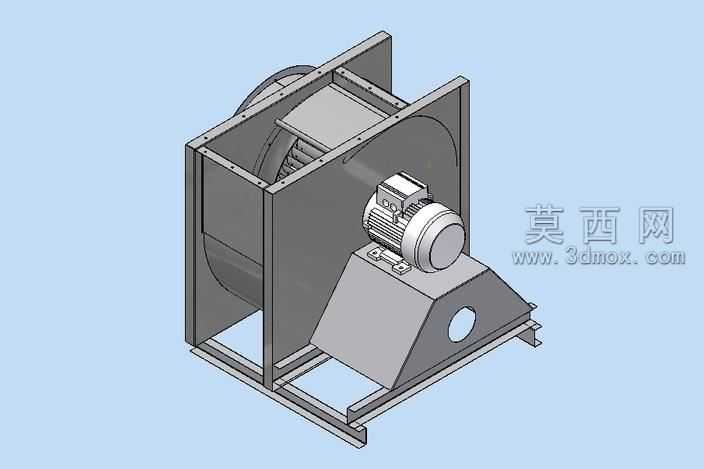

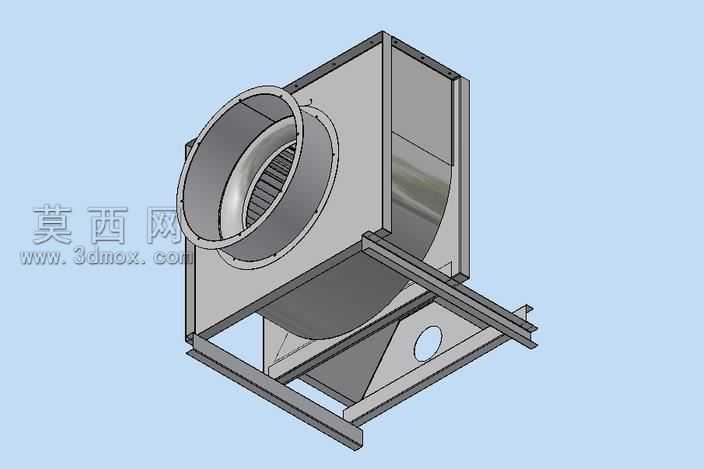

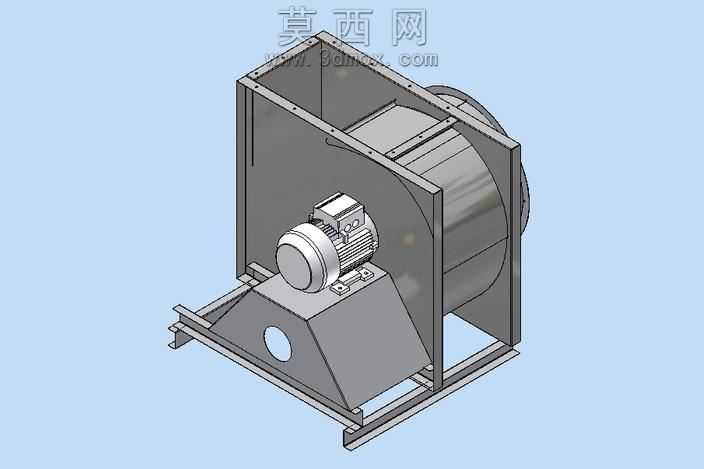

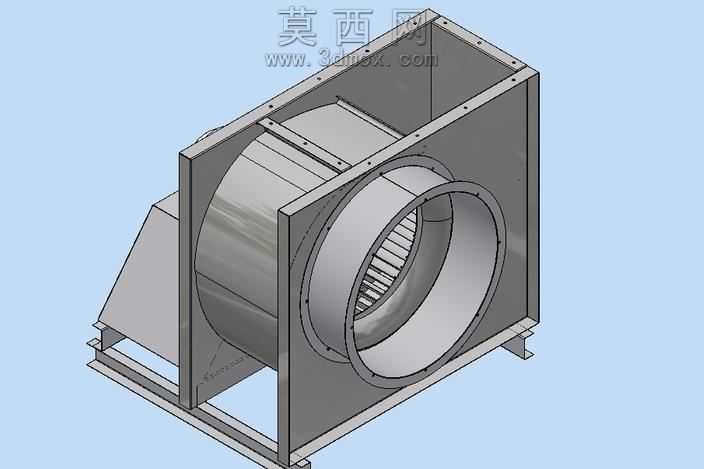

本模型采用Autodesk Inventor完成全参数化三维建模，整体为喷漆房配套的漆雾离心提取设备结构，建模过程严格遵循工业通风设备的设计规范，对各部件的装配公差、配合间隙做了精准还原。模型主体由离心风轮、蜗壳风道、方形箱体、支撑机架四个核心模块构成，风轮部分采用多叶片前倾式离心叶轮结构，建模时对叶片的曲面弧度、轮盘的加强筋结构做了精细化处理，通过曲面放样、阵列特征完成叶片的均匀排布，保证叶轮转动时的气动平衡性。蜗壳风道采用螺旋变径曲面设计，通过扫掠、加厚特征完成壳体建模，进风口处设置带螺栓孔的圆形法兰边，用于对接通风管道，法兰上的安装孔通过圆周阵列特征均匀排布，还原了实际安装的定位结构。方形箱体作为设备的主体承载结构，采用钣金建模方式完成壁板设计，壁板间通过焊接角撑做结构加强，箱体侧面预留圆形检修孔，底部设置倾斜导流板用于收集漆雾凝液，建模时对钣金的折弯半径、焊接坡口做了符合工艺要求的参数设置。支撑机架采用标准型钢搭建，通过结构钢生成器完成型材选型，机架与箱体间设置三角加强筋提升整体刚性，机架底部预留安装固定孔位，适配现场安装的固定需求。模型渲染阶段采用金属哑光材质模拟设备的冷轧钢板喷涂外观，风轮部分赋予金属抛光材质区分功能部件，蜗壳内壁做哑光深灰材质处理还原风道内的涂装状态，通过环境光遮蔽效果凸显各部件的装配层次，清晰展示设备的内部流道结构与外部安装结构。设计思路围绕漆雾收集的离心分离原理展开，通过叶轮高速旋转产生的负压将喷漆房内含漆雾的空气吸入设备，在蜗壳内通过离心作用将漆雾颗粒甩向壳壁，沿导流板汇集收集，洁净空气从出风口排出，整体结构兼顾通风效率与漆雾收集效果，结构紧凑便于在喷漆房现场安装布置，各部件均做了模块化拆分设计，方便后续的加工出图与维护拆装。
