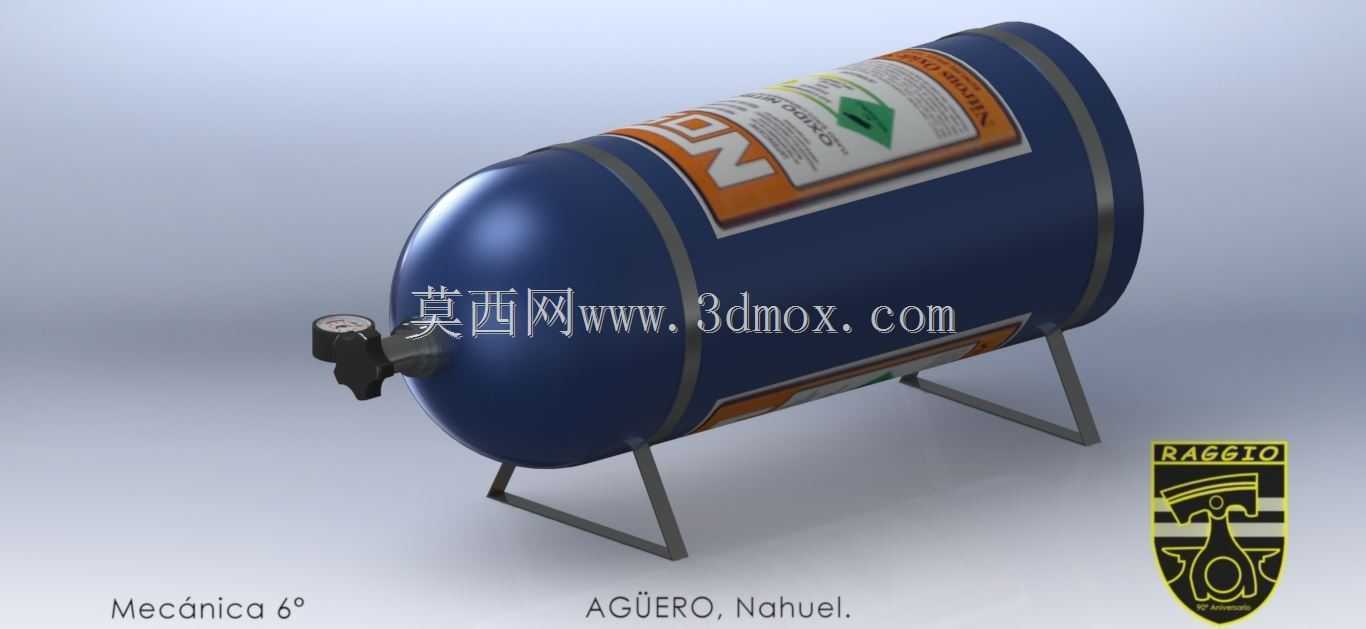

卧式带支架笑气储气瓶结构设计

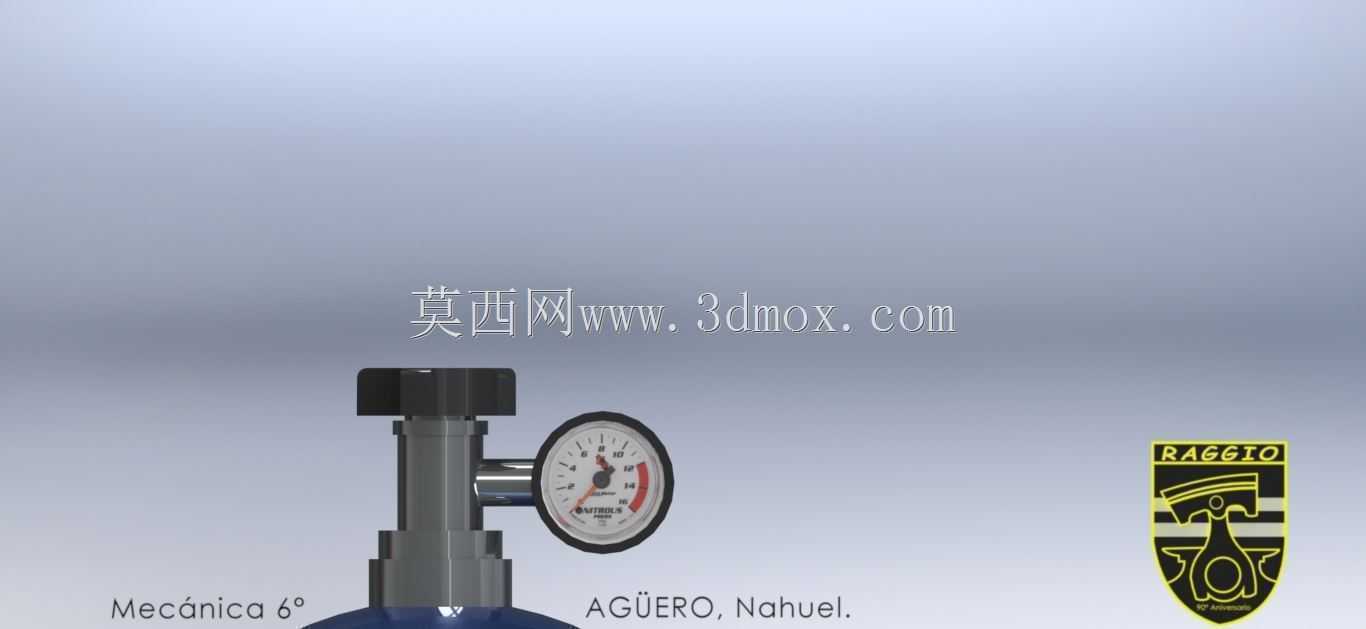

　　这款卧式储气瓶的三维结构设计，核心围绕笑气介质的低压储存与定点供气场景展开，常见于牙科诊疗辅助供气、食品加工发泡助剂供给、小型工业焊接助燃供气等固定点位的气源配套场景，区别于便携背负式气瓶的移动属性，该结构主打固定工位的长期稳定气源供给。从结构设计逻辑来看，罐体采用等径圆筒加两端标准椭圆封头的焊接结构，这类封头的曲面应力分布均匀，相比平盖封头能降低30%左右的壁厚应力集中系数，在同等承压等级下可以有效控制罐体自重，筒身环向焊缝采用全焊透对接结构，建模时特意预留了焊缝余高的工艺结构，方便后续出工程图时标注焊接要求与探伤检测范围。罐体端部集成的瓶阀组件带径向安装的压力表接口，区别于常规轴向布置的瓶阀，

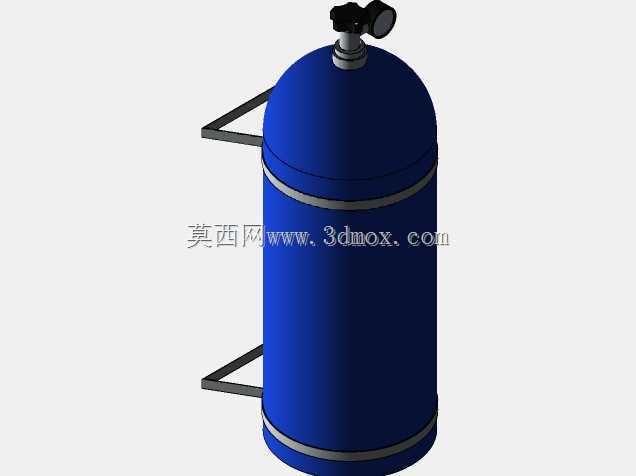

　　这种侧装压力表的结构可以避免支架安装后压力表朝向地面或被支架遮挡，操作人员站在设备正面就能直接读取罐内压力数值，阀组的出气接口预留了标准外螺纹连接位，可直接适配快插气管或减压器进气端，不需要额外加装转换接头。配套的落地式支架采用折弯角钢焊接成型，两个支撑脚分别通过抱箍结构与筒身固定，抱箍与筒壁之间预留了1mm的橡胶垫层间隙，建模时该间隙做了简化处理但保留了装配位置，实际装配时垫层可以避免金属硬接触造成的筒身防腐层磨损，同时能缓冲供气过程中罐体产生的微小振动，防止支架长期受力出现焊缝开裂。支架的两个支脚底部做了外翻的安装平面，平面上预留了两个通孔用于膨胀螺栓固定，安装时需要保证两个支脚的平面度公差在2mm以内，

　　避免罐体安装后出现局部应力集中。从安装边界尺寸来看，罐体总长度控制在800mm区间，筒身外径300mm，安装后整体高度（含支架）为420mm，支脚的横向安装孔间距为450mm，选型时需要预留至少100mm的侧面操作空间用于瓶阀开关操作与压力表读数，罐体上方预留200mm的管路排布空间即可满足常规供气管道的安装需求。筒身表面的标识区域做了凹陷的贴标位设计，实际生产中该位置用于粘贴介质标识、承压参数、检验合格标贴，凹陷结构可以避免搬运或安装过程中剐蹭造成标识脱落。整体建模过程中对所有的安装配合面都做了公差适配处理，比如抱箍与筒身的配合采用间隙配合，瓶阀与罐体的连接螺纹采用密封管螺纹结构，确保装配时不需要额外修配就能满足密封要求，这类固定安装的储气瓶结构相比立式气瓶重心更低，抗侧向碰撞能力更强，适合人员走动频繁的车间、诊疗室等场景使用，不会因为意外剐蹭出现倾倒风险。
