汽车转向系统转向节联合结构设计

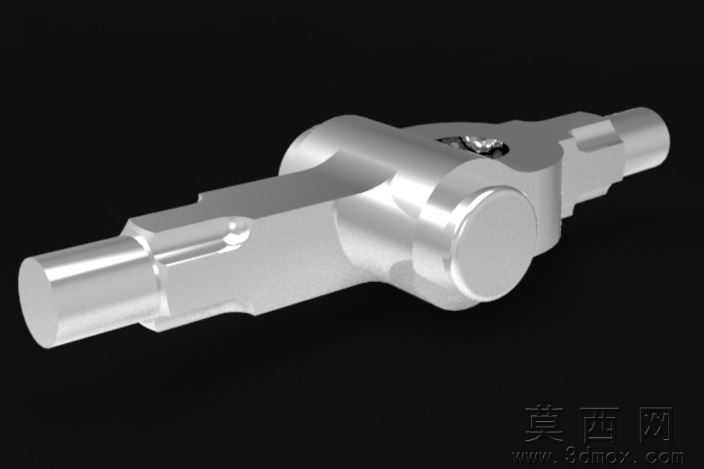

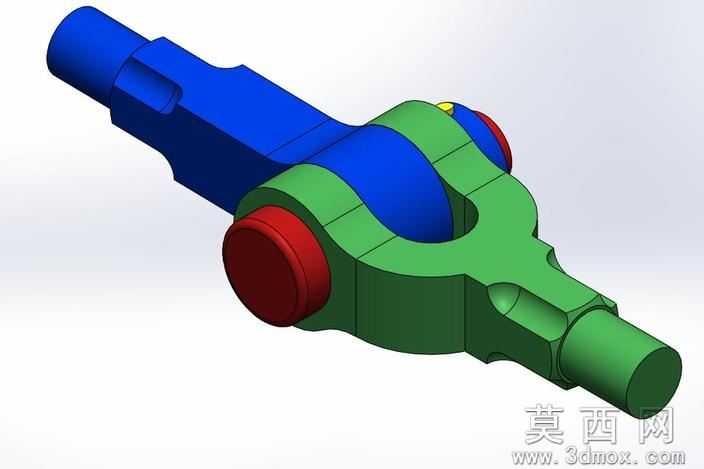

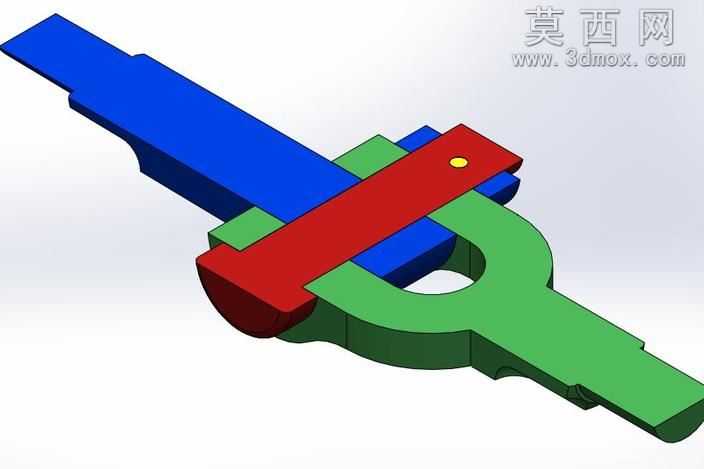

本作品为汽车转向系统核心承载部件转向节联合结构的三维建模成果，建模过程依托主流三维机械设计软件完成，全程遵循汽车底盘零部件的设计规范与力学性能要求。建模初期先梳理转向节的功能逻辑：该部件需要同时承接转向拉杆的动作输入、轮毂的承载连接、悬架摆臂的铰接配合，因此整体采用对称式轴段布局，中部设置大直径铰接承载座，两侧延伸出同轴度要求极高的阶梯轴结构，分别适配轮毂轴承安装与转向限位结构的装配需求。建模阶段优先绘制各轴段的回转截面草图，通过回转特征生成基础轴体，再对中部铰接座进行拉伸切除与圆角过渡处理，所有轴肩位置均按照装配应力分散要求设计了标准圆角，避免应力集中导致的部件疲劳损坏。材质渲染阶段选用了汽车底盘零部件常用的锻造合金钢材质效果，通过调整金属粗糙度、环境反射参数，还原了锻造件经机加工后的金属光泽，轴段表面的磨削纹理、铰接座端面的车削纹路都通过纹理贴图做了精细化还原，整体渲染效果贴近实际量产部件的真实质感。结构设计上充分考虑了装配兼容性：两侧轴段的直径公差、中部铰接孔的配合精度都参考了乘用车转向节的通用行业标准，预留了卡簧安装槽、润滑脂加注通道的对应结构，铰接位置的销轴配合面做了表面强化的结构示意，能够直观展示部件装配后的运动关系。设计过程中反复校验了各部分的壁厚均匀性，避免出现铸造或锻造过程中的工艺缺陷，所有非加工面的拔模角度都按照锻造工艺要求做了统一设置，既保证结构强度符合承载要求，也兼顾了实际生产的工艺可行性，整体模型可直接用于转向系统的运动仿真、装配干涉校验以及后续的工程图纸导出工作。
