自行车车把端盖与锁环组件结构设计

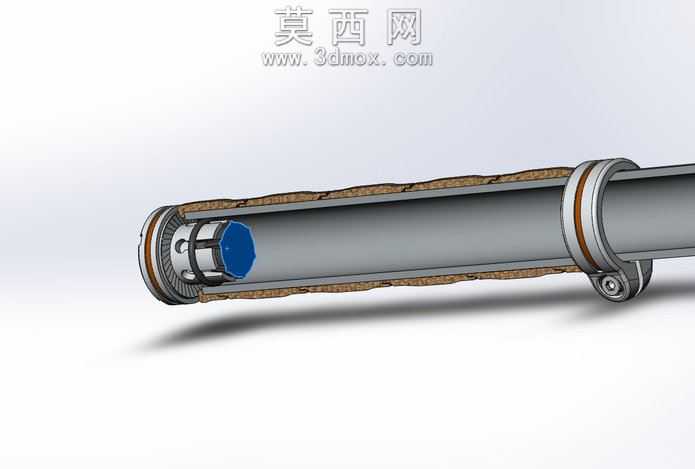

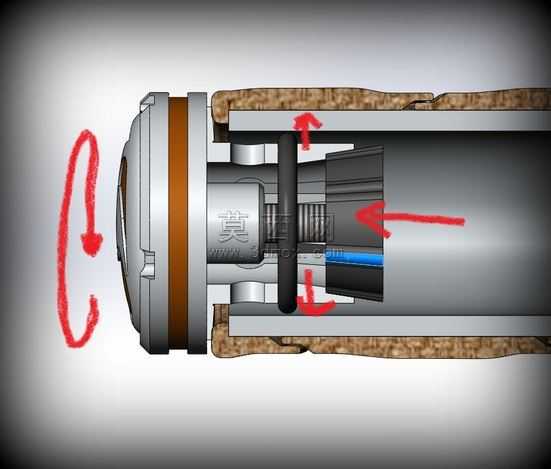

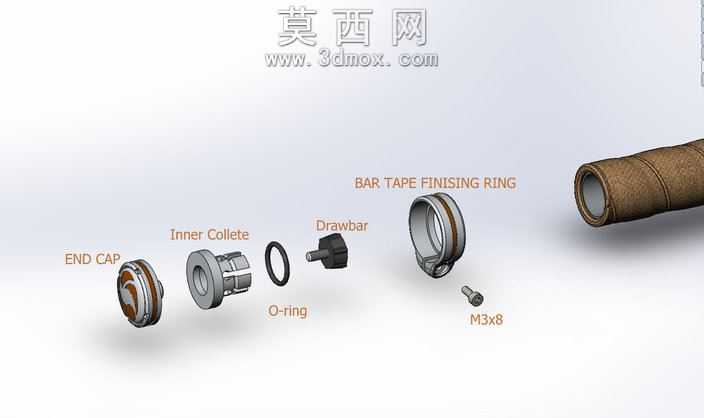

本作品为自行车车把端盖与锁环配套组件的三维设计成果，建模阶段采用参数化特征构建逻辑，先基于车把管径标准尺寸绘制锁环的环形基体草图，通过拉伸、倒圆角命令生成基础环体，再在环体单侧延伸出带通孔的锁耳结构，对锁耳处的铰接孔做同轴度约束，保证后续装配时锁紧螺栓可顺畅穿入。端盖部分以回转体建模为核心，先绘制端盖的半剖面轮廓线，涵盖顶部装饰面、中部密封环槽、底部插接柱三个功能段，通过回转命令生成整体基体后，在顶部曲面区域做分色面分割，预留装饰标识的贴合位置。材质渲染阶段，锁环主体赋予哑光金属材质，表面添加细微的拉丝纹理，环体中部的密封胶圈赋予半透明橙黄色橡胶材质，还原橡胶件的弹性质感；端盖顶部装饰区域做亮面镀铬处理，搭配橙黑相间的品牌标识纹理，中部环槽内的密封圈与锁环胶圈材质参数保持一致，底部插接柱赋予磨砂工程塑料材质，模拟尼龙材质的耐磨特性。结构设计上，锁环采用单侧开口快锁结构，拧紧螺栓时环体收缩抱紧车把管壁，环体内壁做细微的防滑纹理处理，避免锁紧后出现轴向滑移；端盖的插接柱外径与车把内径做间隙配合设计，柱体表面设置三道环形倒刺，插入车把管后可形成卡接固定，无需额外粘接即可防止端盖脱落，端盖与锁环相邻的端面做平面度约束，装配后两者端面紧密贴合，既可以阻挡灰尘雨水进入车把管内部，也能让车把端部外观更整洁统一。设计过程中充分考虑骑行场景的使用需求，所有外露棱边均做R0.5以上的倒圆角处理，避免尖锐边角造成磕碰划伤，金属部件的壁厚设置为1.2mm，兼顾结构强度与轻量化要求，橡胶密封件的压缩量控制在15%，保证密封效果的同时不会出现装配困难的问题。
