钢结构厂房框架三维设计模型

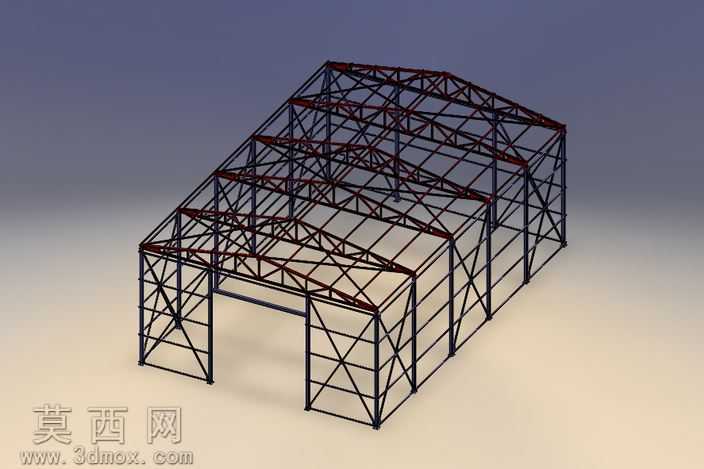

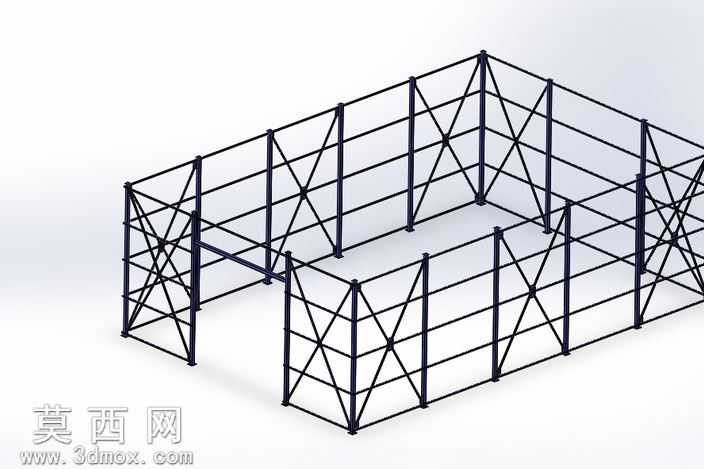

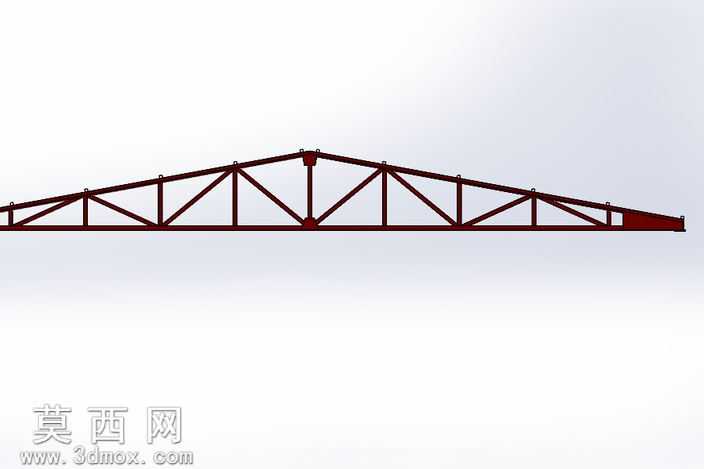

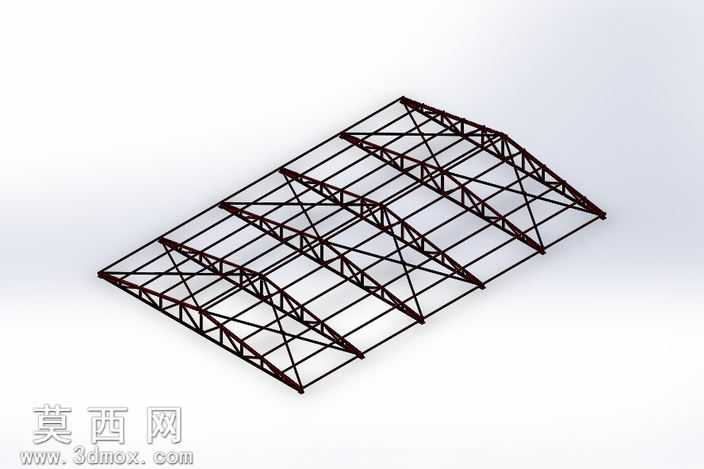

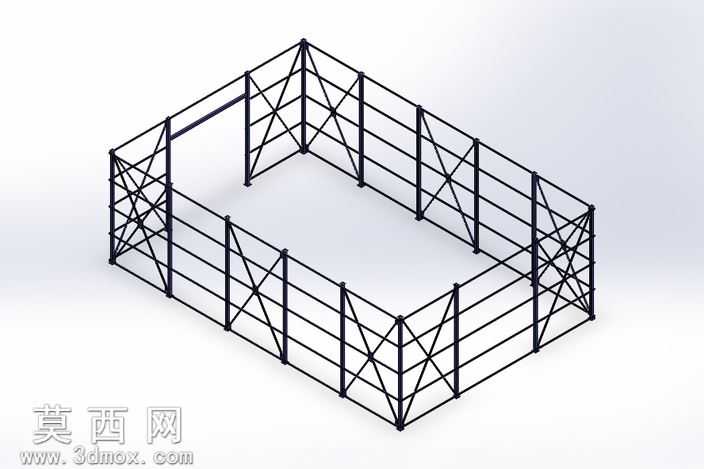

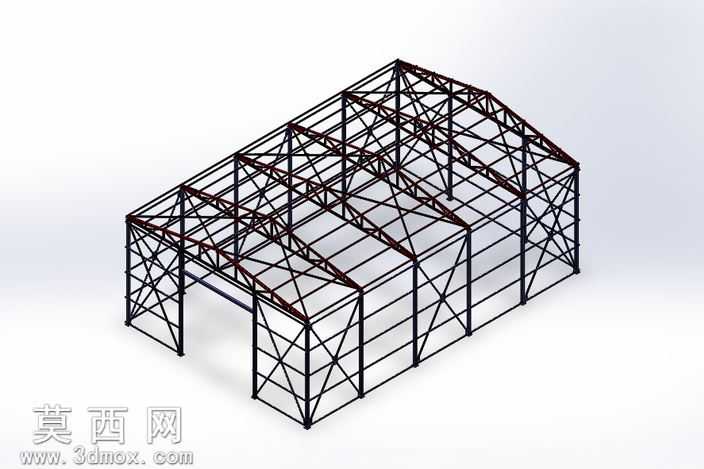

本模型为单跨单层钢结构厂房的完整框架三维设计成果，建模过程严格遵循轻钢结构厂房的设计规范，完整还原了工业厂房钢结构体系的全部核心构件。模型整体采用等比例参数化建模方式搭建，首先依据常规工业厂房的开间、进深、檐口高度参数确定整体外轮廓尺寸，再依次完成各结构构件的建模与装配。主体承重柱采用变截面H型钢构件，柱脚设置带加劲肋的底板节点，柱间沿纵向布置交叉式柱间支撑，支撑采用等边角钢构件，通过节点板与钢柱可靠连接，有效传递纵向水平荷载，保障厂房纵向结构刚度。屋面部分采用三角形钢屋架体系，屋架上下弦杆采用双角钢组合截面，腹杆根据受力大小分别采用不等边角钢与等边角钢，屋架之间沿纵向设置三道通长系杆，同时在屋架端部与跨中位置布置屋面水平支撑，形成完整的屋面空间受力体系，可有效承受屋面恒载、活载及风荷载作用。厂房正面预留了大尺寸工业门洞位置，门洞上方设置加厚的门架横梁，门洞两侧设置加强型抗风柱，匹配工业厂房大型设备进出的使用需求。建模过程中对所有节点连接位置做了精细化处理，清晰呈现了螺栓连接、焊接节点的构造形式，构件之间无干涉错位问题，整体装配逻辑符合钢结构施工的安装顺序。渲染阶段采用哑光深灰作为钢构件主体材质，部分受力杆件采用暗红金属材质区分，地面采用浅米色哑光地坪材质，背景采用渐变灰蓝色调，通过三点布光方式突出钢结构的空间层次感与构件轮廓，清晰展现了钢桁架的交错排布逻辑与整体结构的通透感。模型完整呈现了门式刚架与钢屋架结合的厂房结构特点，可用于钢结构设计教学、厂房方案展示、结构受力分析参考等场景，能够直观展现轻钢结构厂房的传力路径与构件组成，帮助使用者快速理解工业钢结构厂房的构造逻辑。
