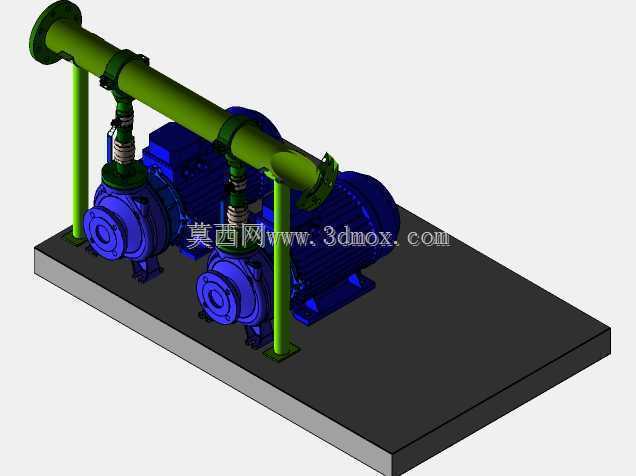

双泵并联管路集成输送机组结构

　　这套集成式泵组结构，主要面向工业循环水系统、中小型工艺流体输送场景设计，常见于厂房冷却水循环、生产工艺介质增压、暖通空调水系统这类需要稳定流体压力输出的工况，相比单泵配置，并联结构能在单泵维护时保持系统不停机，也可根据实际流量需求灵活切换单泵、双泵运行模式，匹配不同工况下的流量波动需求。从结构设计逻辑来看，整体采用共用钢制底座的集成式布局，将两台卧式离心泵、驱动电机、进出口汇流管路全部整合在同一块安装底板上，底座预留的地脚安装孔可直接与现场混凝土基础或钢架平台配打，省去现场逐一对中找正泵体、电机、管路的繁琐工序，现场安装时仅需对接总进出口法兰即可完成主体装配，大幅缩短现场施工周期。进出口管路采用顶部汇流的布置方式，总进、

　　出口均配置标准法兰接口，方便与现场外部管路快速对接，每台泵的进出口位置都设置了软连接减震结构，能有效吸收泵组运行时产生的振动，避免振动传递到外部管路上引发管路疲劳、接口渗漏等问题；支撑管路的立式支脚直接固定在共用底座上，分担管路重量，避免管路重量直接压在泵体法兰上导致泵壳受力变形、密封件过早损坏。设计时充分考虑了安装边界的控制，整体宽度控制在常规设备通道允许的通行范围内，高度方向预留了足够的接线、日常巡检操作空间，泵体端盖、电机接线盒位置都预留了检修操作余量，日常更换机械密封、轴承润滑维护时无需拆卸周边管路即可完成操作。两台泵的对称布局也让整体重心落在底座中心区域，运行时底座受力均匀，不会出现偏载导致的振动放大问题，汇流管的管径经过匹配计算，能保证双泵同时运行时管路流速处于合理区间，避免流速过高引发的管路冲刷、噪音过大问题，也不会因管径过大造成材料浪费。
