卧式单级离心泵机组结构设计

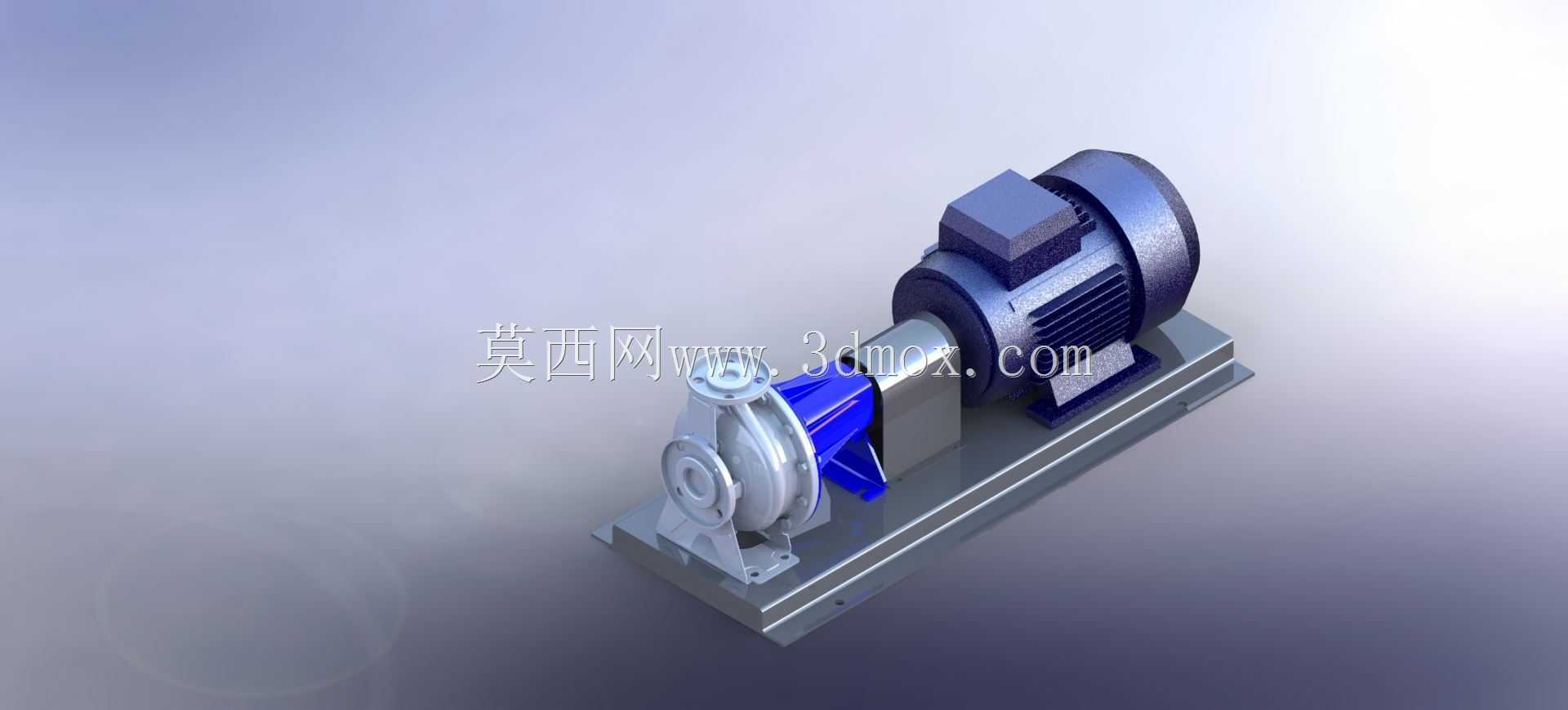

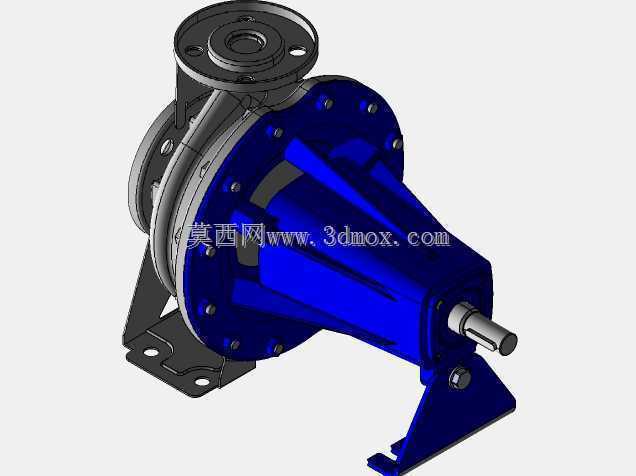

　　这套卧式离心泵机组的三维结构，完整还原了工业现场常用的端吸式离心泵配套驱动单元的装配关系，从实际工程应用来看，这类泵组广泛覆盖民用给排水、工业循环水、化工介质输送、暖通空调水系统等多个场景，不同工况下仅需调整过流部件材质与密封形式，即可适配清水、弱腐蚀性流体、低粘度油品等多种介质的输送需求。从结构设计逻辑来看，模型将泵体、联轴器、驱动电机、共用底座四个核心模块做了精准的装配约束还原，泵体部分采用后开门式结构设计，日常检修维护时无需拆卸进出水管道与电机，仅需拆开联轴器连接即可抽出叶轮与泵轴组件，大幅降低现场运维的拆装工作量。进出水法兰的接口尺寸、螺栓孔分布完全遵循通用管路连接标准，选型对接时可直接匹配同口径管路的安装尺寸，

　　无需额外制作过渡连接件。共用底座采用型钢焊接结构，设计时预留了泵体与电机的安装调节滑槽，现场安装时可通过调整电机位置实现联轴器同轴度的精准找正，避免运行过程中因同轴度偏差引发的振动、轴承过热、密封件过早磨损等问题。泵轴与电机轴之间的弹性联轴器，既可以传递额定扭矩，也能补偿两轴之间少量的径向、角向偏移，抵消设备启动瞬间的冲击载荷，保护泵轴与电机轴承不受刚性冲击损伤。泵体的叶轮采用闭式流道设计，流道光滑过渡，可在额定转速下实现稳定的流体输送，降低水力损失，提升运行效率；泵壳的蜗室型线按照等流速原则设计，可将叶轮甩出的高速流体平稳降压导流至出水口，减少流体紊流引发的振动与噪音。从安装边界来看，模型还原的底座安装孔位间距、整机长宽高尺寸、

　　进出口中心高度都符合常规卧式离心泵的安装尺寸规范，设备选型阶段可直接参考该模型的外形尺寸预留安装空间，规划管路走向，避免现场安装时出现空间干涉、管路对接错位的问题。密封腔位置预留了机械密封与填料密封两种安装空间，可根据输送介质的温度、腐蚀性、密封要求灵活选择密封形式，适配不同工况的使用需求。电机与泵体的同轴度公差、叶轮与泵壳的间隙值都在模型中做了符合工程实际的约束还原，建模时充分考虑了零部件加工的工艺性，所有铸件结构都预留了合理的拔模斜度与壁厚，避免出现壁厚不均导致的铸件缺陷，转动部件的配重结构也做了对应设计，保障设备高速运行时的动平衡性能，降低运行振动幅值，延长设备整体使用寿命。
