38T直齿锥齿轮传动组件结构设计

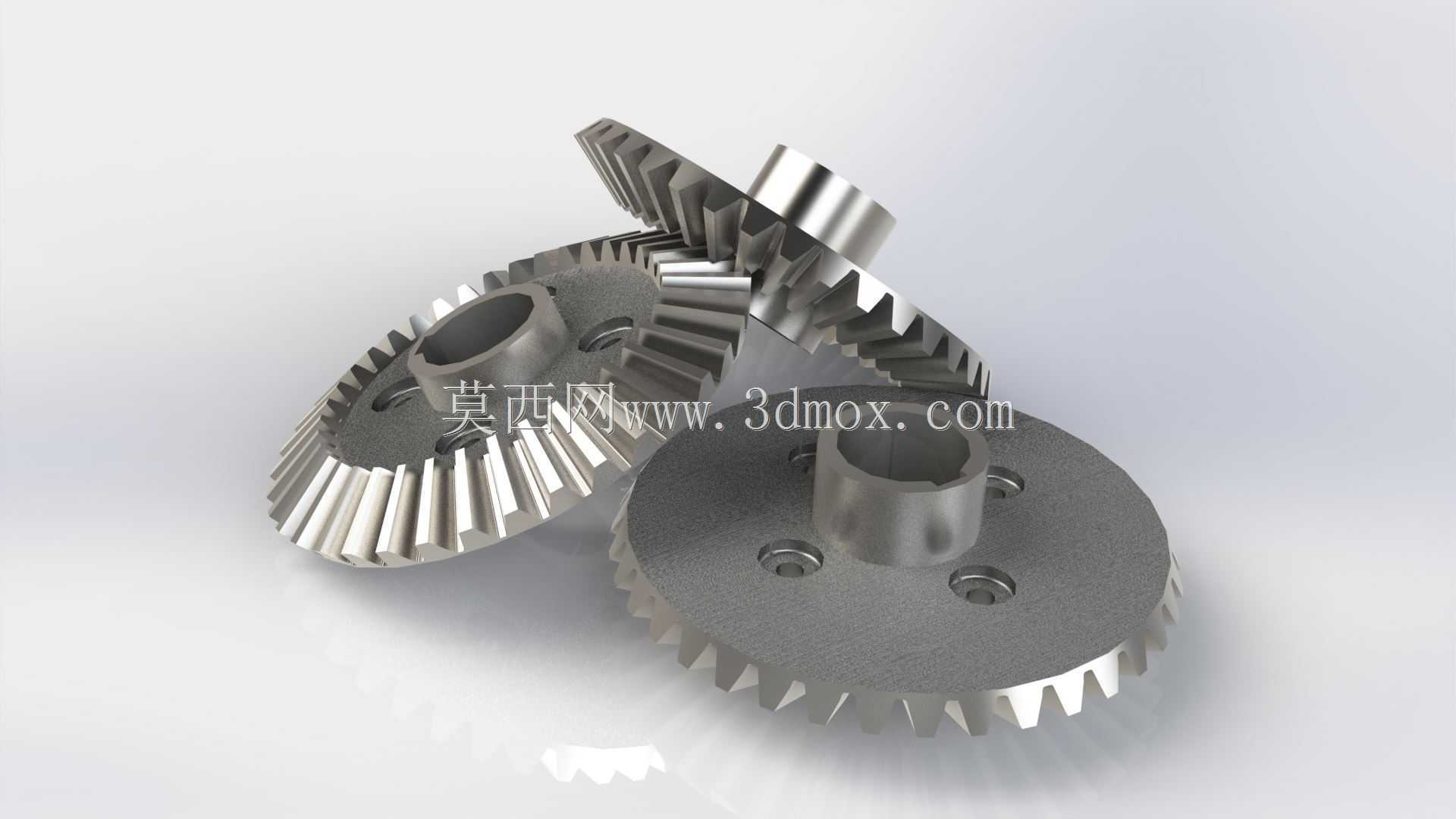

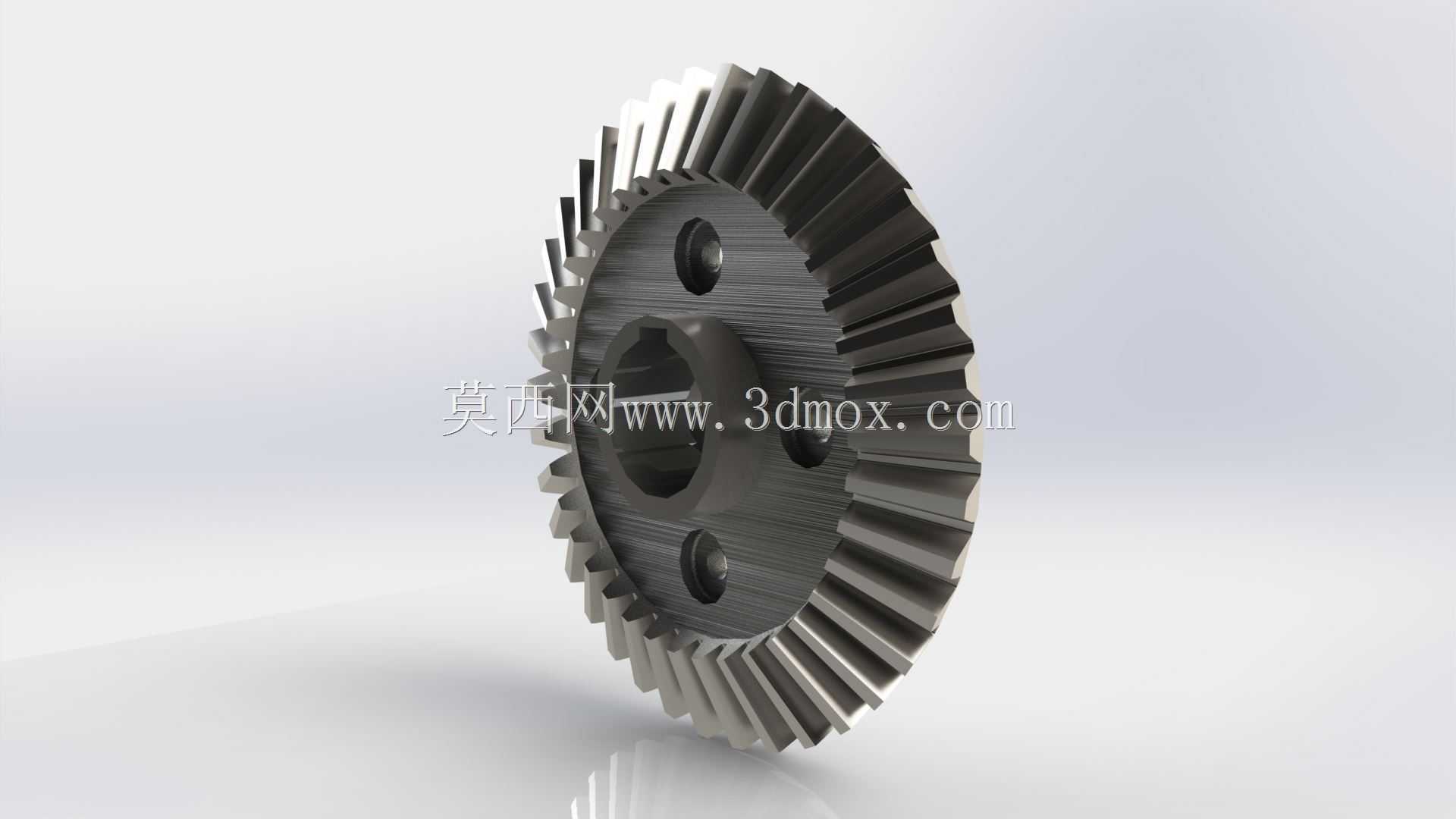

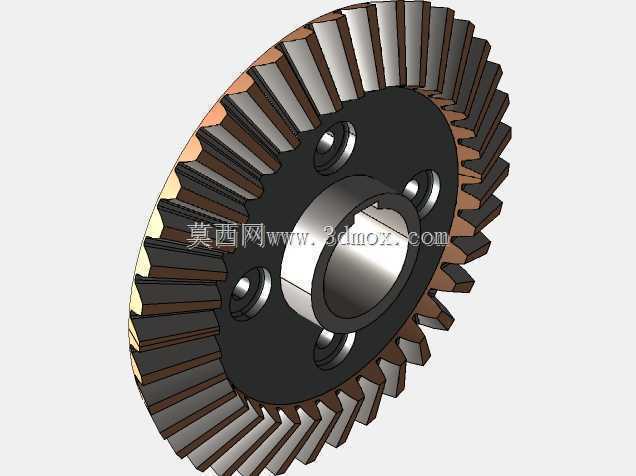

　　这套锥齿轮传动组件，核心为38齿规格的直齿锥齿轮，主要用于相交轴之间的旋转运动与扭矩传递，常见于各类需要改变传动轴线方向的机械结构中，比如小型减速器的输入输出端、机床进给机构的换向传动单元、农用机械的动力转向模块，还有部分轻工设备的传动链路里，都能见到这类锥齿轮副的应用场景。从结构设计来看，这套锥齿轮采用标准渐开线齿形，齿向沿圆锥面分布，啮合时两齿轮轴线呈90度正交布置，能保证传动过程中齿面接触均匀，避免偏载导致的局部磨损过快问题。齿轮基体中心设置有带键槽的安装轴孔，可与对应直径的传动轴通过平键实现周向固定，传递额定扭矩；端面上均匀分布的三个沉头安装孔，用于齿轮与配套法兰或者轮毂的轴向锁紧，保证高速运转时不会出现轴向窜动，

　　安装时需要注意孔位的同轴度公差，控制在0.02mm以内才能保证啮合间隙均匀。设计过程中，首先根据传动比要求确定了38齿的齿数参数，匹配对应小齿轮的齿数即可获得设定的减速比，齿顶圆锥面、分度圆锥面与齿根圆锥面的锥度参数严格按照正交锥齿轮的几何关系计算，保证啮合时两齿轮的分度圆锥顶点重合，避免出现齿顶干涉或者根切问题。齿面的粗糙度要求控制在Ra1.6以内，降低啮合传动时的摩擦损耗，齿轮基体采用调质处理后齿面高频淬火的工艺路线，保证芯部有足够的韧性承受冲击载荷，齿面有足够的硬度应对长期啮合的磨损。安装边界方面，这套锥齿轮的轴向安装尺寸需要预留出足够的啮合侧隙，侧隙值根据模数大小控制在0.05-0.1mm之间，

　　既不能过大导致传动回程误差超标，也不能过小导致运转时卡滞、发热严重。实际选型使用时，需要根据传递的额定扭矩、输入转速核算齿轮的接触强度与弯曲强度，匹配对应的润滑方式，低速轻载场景可采用脂润滑，高速重载场景则需要采用油浴润滑或者喷油润滑，保证齿面始终有油膜覆盖，延长使用寿命。这类锥齿轮相比圆柱齿轮，最大的优势就是能在紧凑的空间内实现相交轴的动力传递，不需要额外增加换向机构，能有效缩小整个传动单元的体积，在对安装空间有严格限制的设备中应用优势十分明显。建模过程中对齿形的渐开线曲面做了连续曲率处理，避免出现曲面断层导致的啮合仿真误差，安装孔与轴孔的位置公差也按照实际加工精度做了标注，可直接用于工程出图或者数控加工编程参考。
