搭载摄像模组的小型四旋翼飞行器结构设计

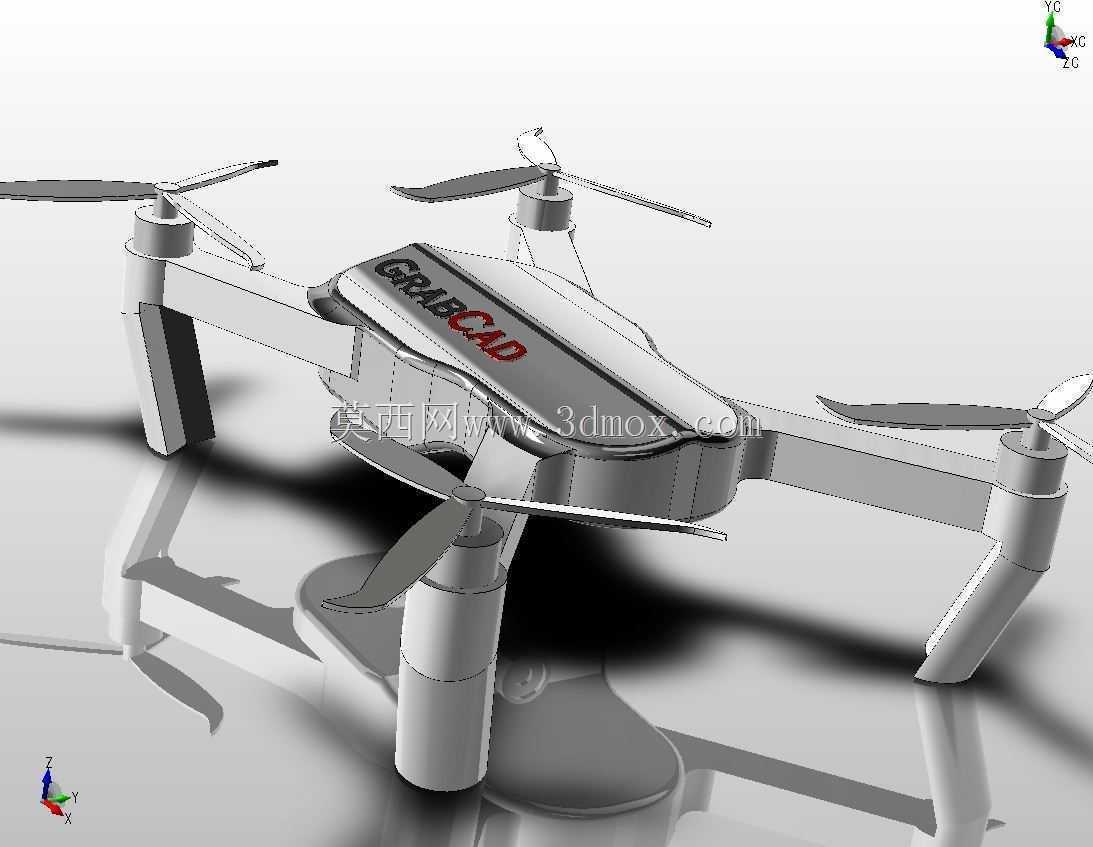

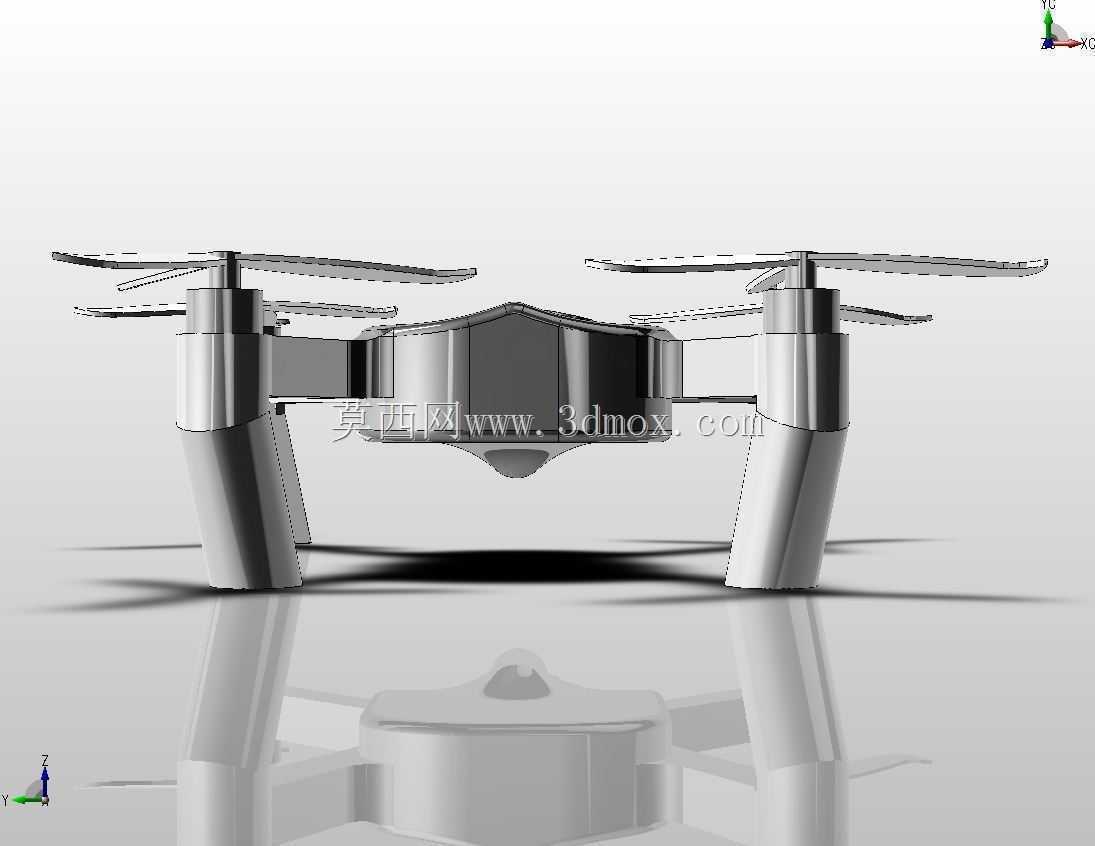

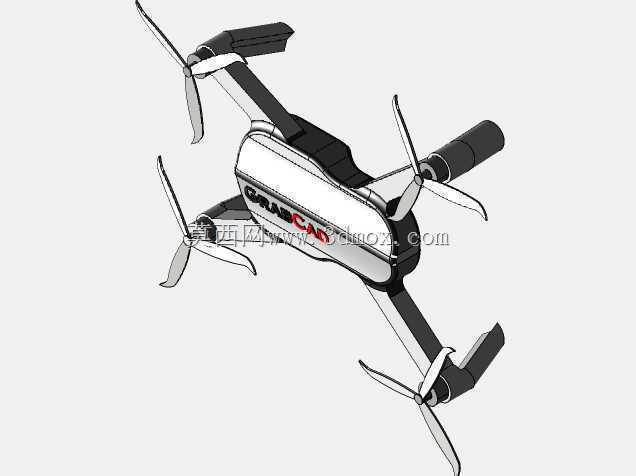

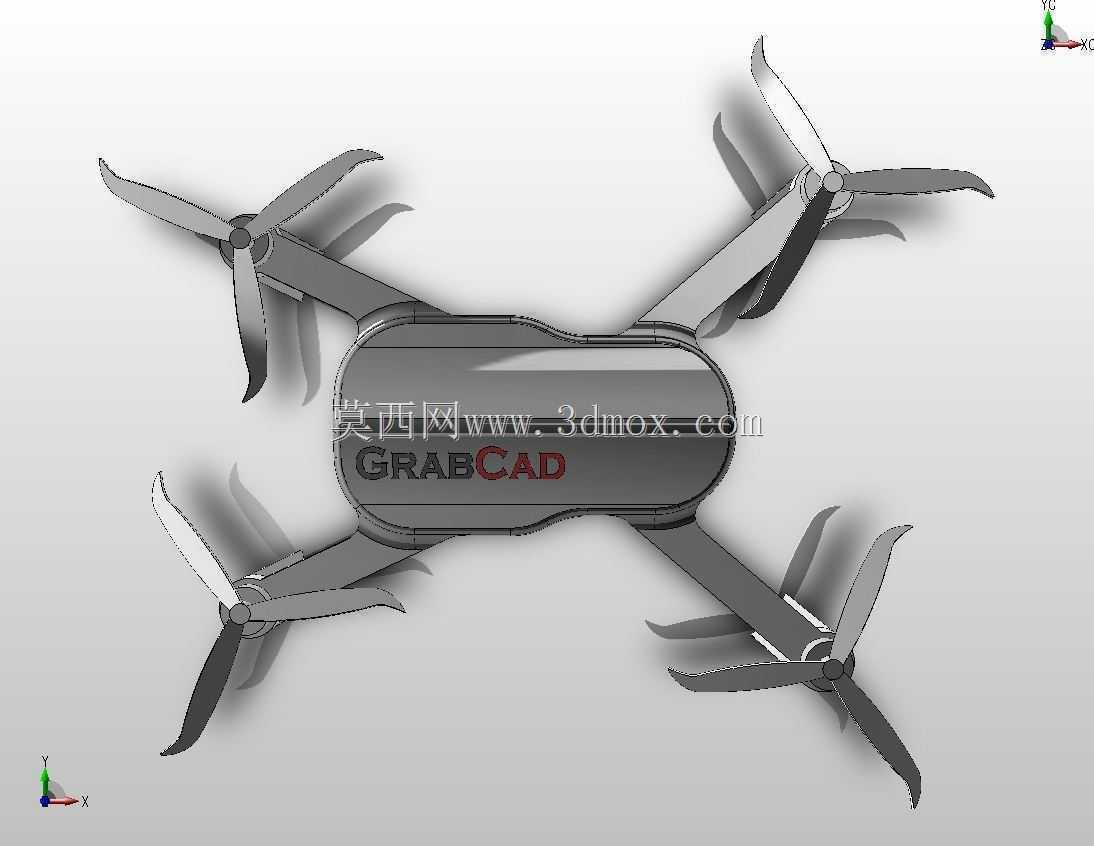

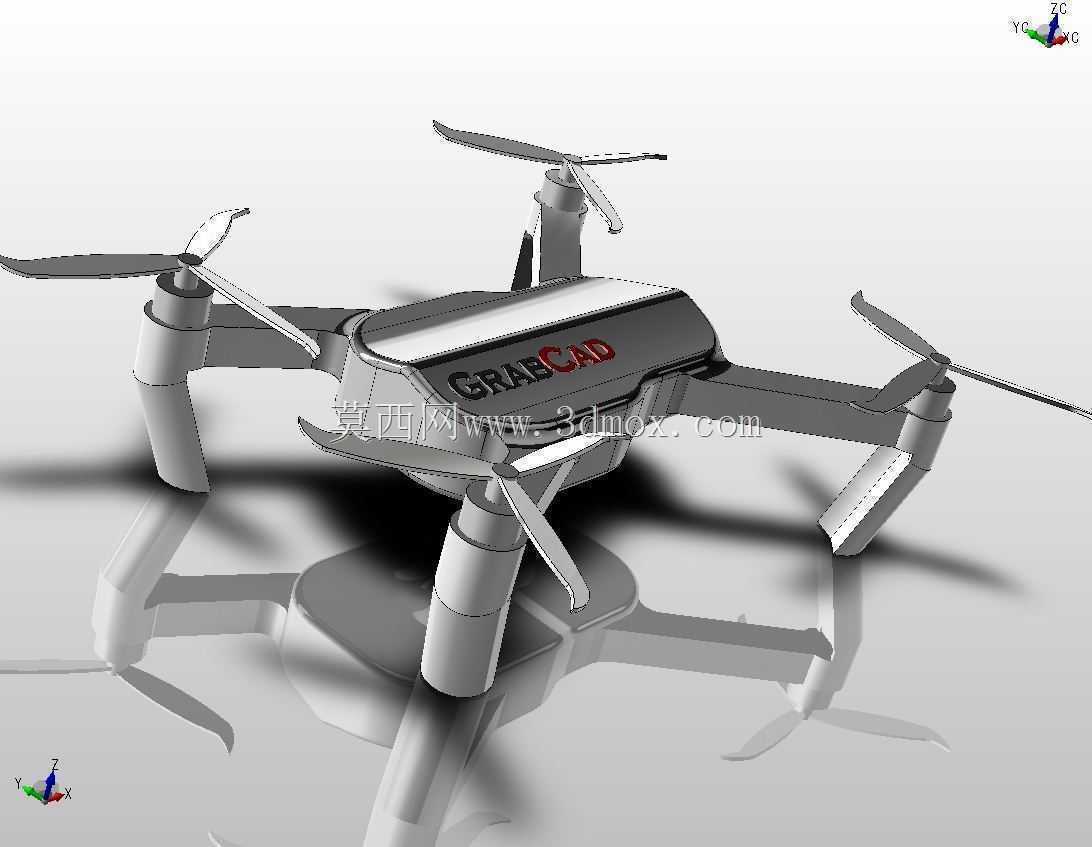

　　这款带摄像功能的微型四旋翼结构，在设计初期就瞄准了室内近距航拍、狭小空间巡检这类对起降空间要求严苛的使用场景，不同于大载重行业级无人机的冗余结构设计，整套构型优先控制整机自重与收纳尺寸，机臂采用一体化弯折的金属质感构型，既保证旋翼工作时的结构刚度，又省去了额外的拼接紧固件，减少飞行过程中的连接松动风险。从结构布局来看，摄像模组被布置在机身正下方的重心投影位置，避免云台或镜头偏移带来的整机配平问题，镜头安装位预留了标准的螺纹固定接口，可适配不同焦距的微型摄像单元，安装边界控制在机身下表面30mm见方的区域内，不会超出机臂折叠后的投影范围，收纳时无需额外拆卸镜头组件。旋翼端的电机安装座与机臂做了一体化过渡设计，

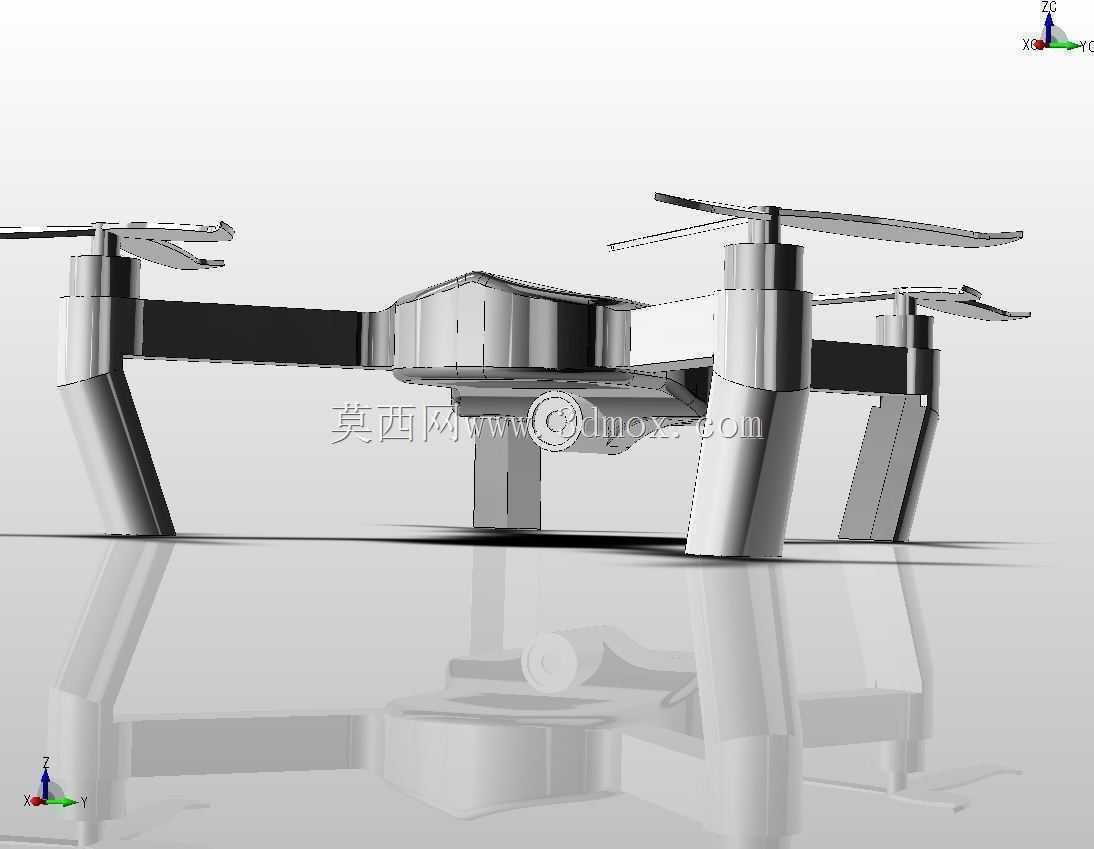

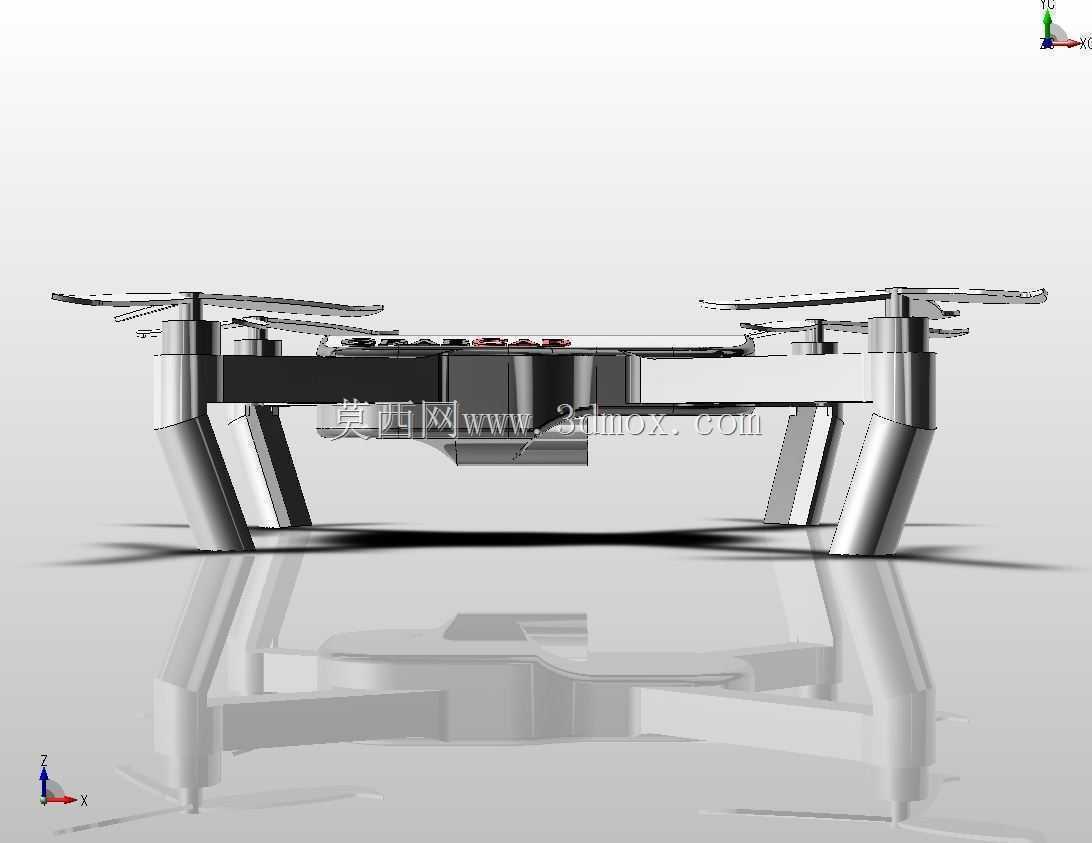

　　每个机臂的末端都预留了电机走线的内藏通道，避免线材外露在飞行过程中被气流扰动产生震颤，同时也能减少线材剐蹭到高速旋转的旋翼桨叶的风险。整机的起落支撑结构直接从机臂下方向外延伸成型，没有额外加装可拆卸的起落架，一方面降低了整机的结构重量，另一方面支撑脚的张开角度经过反复调整，在硬地面起降时能保证机身倾斜角度不超过15度，不会磕碰到底部的摄像镜头。在设计思路上，整套模型没有追求复杂的可折叠快拆结构，而是优先保证结构的整体性，机臂与中心机身的连接位置做了加厚的圆角过渡，抵消飞行时旋翼产生的交变应力带来的疲劳断裂风险，中心机身的内部腔体预留了飞控板、电池、图传模块的安装空间，各模块的安装位都设置了定位凸台，装配时不需要额外做位置校准，

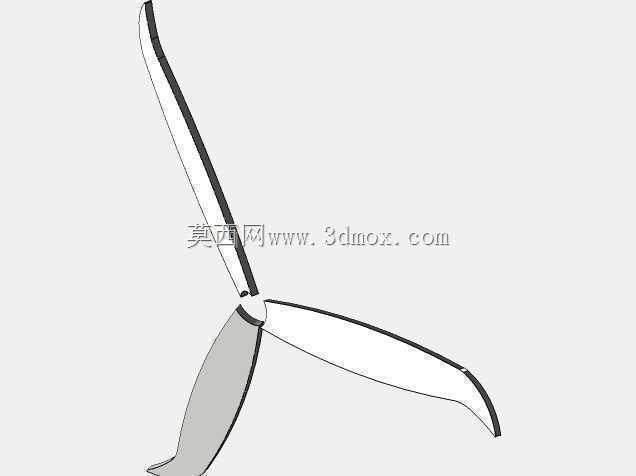

　　能有效提升组装效率。考虑到微型飞行器的动力冗余有限，整机的外形曲面都做了顺滑过渡处理，机臂的截面采用流线型构型，减少前飞过程中的空气阻力，在相同电池容量下能提升约8%的续航时间。旋翼桨叶的安装位置与中心机身的距离经过校核，在桨叶出现动平衡偏差产生小幅摆动时，也不会碰到机身侧壁或摄像模组，预留的安全间隙能覆盖日常使用中常见的桨叶形变范围。
