两端并紧鼓形螺旋压缩弹簧三维设计

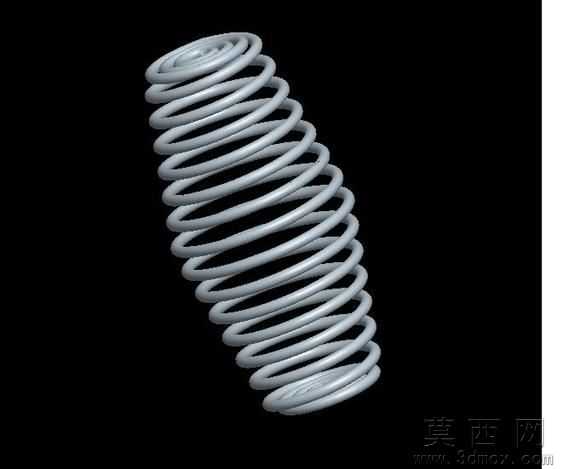

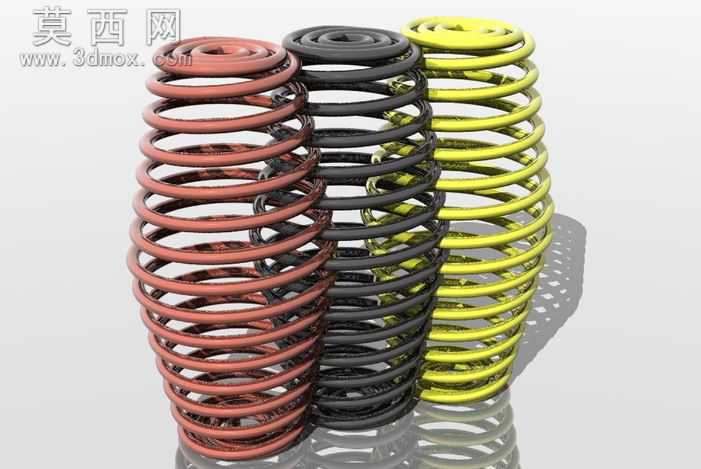

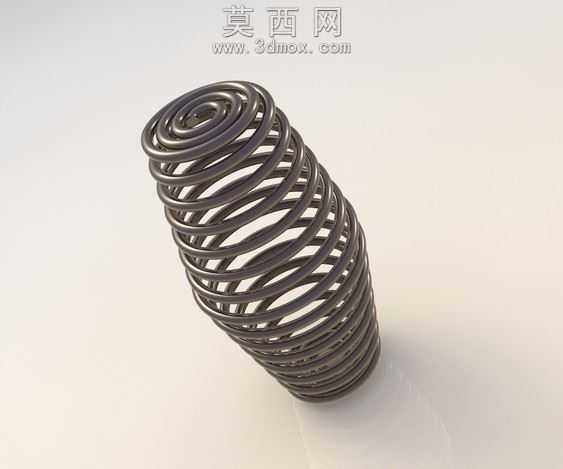

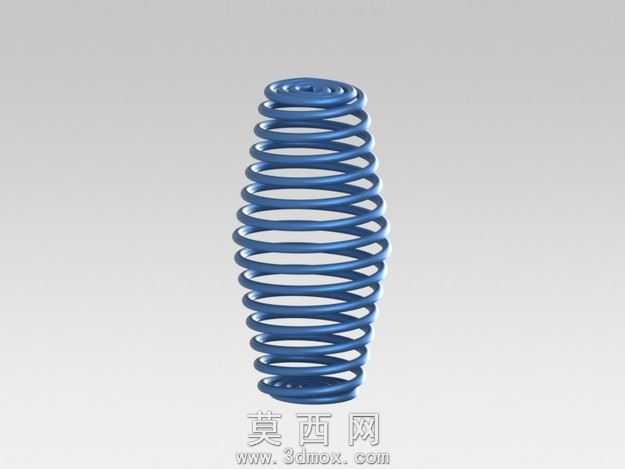

本作品为鼓形螺旋压缩弹簧的三维参数化建模成果，建模过程依托三维机械设计软件完成，整体建模逻辑围绕弹簧的实际工作特性与结构规范展开，首先通过基准曲线搭建弹簧的螺旋扫掠路径，区别于常规圆柱螺旋弹簧的等直径螺旋线，本次鼓形弹簧的扫掠路径采用变直径螺旋线参数定义，从两端端部向弹簧中部位置，螺旋圈的直径呈平滑的弧形递增趋势，形成两端直径小、中部直径大的鼓形轮廓，能够更好适配特定安装空间内的大变形压缩需求，降低弹簧压缩过程中出现侧向失稳的概率。建模过程中严格遵循压缩弹簧的端部并紧磨平设计规范，两端各设置1.5圈的支撑圈结构，支撑圈部分与有效圈部分平滑过渡，不存在结构断点或几何畸变，扫掠所用的簧丝截面为标准圆形截面，截面直径参数与螺旋升角、有效圈数、总圈数等参数保持联动，可通过修改参数快速调整弹簧的整体刚度与外形尺寸。材质渲染阶段采用哑光银灰色金属材质，还原弹簧常用的碳素弹簧钢或合金弹簧钢的表面质感，调整材质的粗糙度与反光参数，避免过度反光导致的结构细节丢失，渲染视角选取斜向等轴测视角，能够同时清晰展示弹簧的螺旋走向、鼓形轮廓以及两端并紧圈的结构特征，背景采用纯黑色背景突出模型主体，让观看者能够快速识别弹簧的整体形态与结构特点。设计过程中重点关注螺旋线的曲率连续性，确保每一圈簧丝之间的间距均匀一致，不存在局部间距过大或过小的问题，有效圈部分的节距参数经过反复校核，保证弹簧在额定压缩行程内不会出现圈与圈之间的并圈碰磨问题，同时对两端支撑圈的端面进行了平面化处理，模拟实际弹簧端部磨平后的安装基准面，保证模型导入装配环境后能够与上下安装座实现精准的配合定位，无需额外进行结构修正。整个建模过程没有冗余的几何特征，所有特征均围绕弹簧的实际功能与加工工艺要求搭建，模型几何拓扑结构完整，不存在破面、重叠面、自由边等几何错误，可直接用于后续的虚拟装配、运动仿真、有限元力学性能分析等工作，也可作为弹簧类零件参数化建模的参考模板，帮助设计人员快速掌握变直径螺旋弹簧的建模思路与参数设置技巧，减少同类零件的重复建模工作量。
