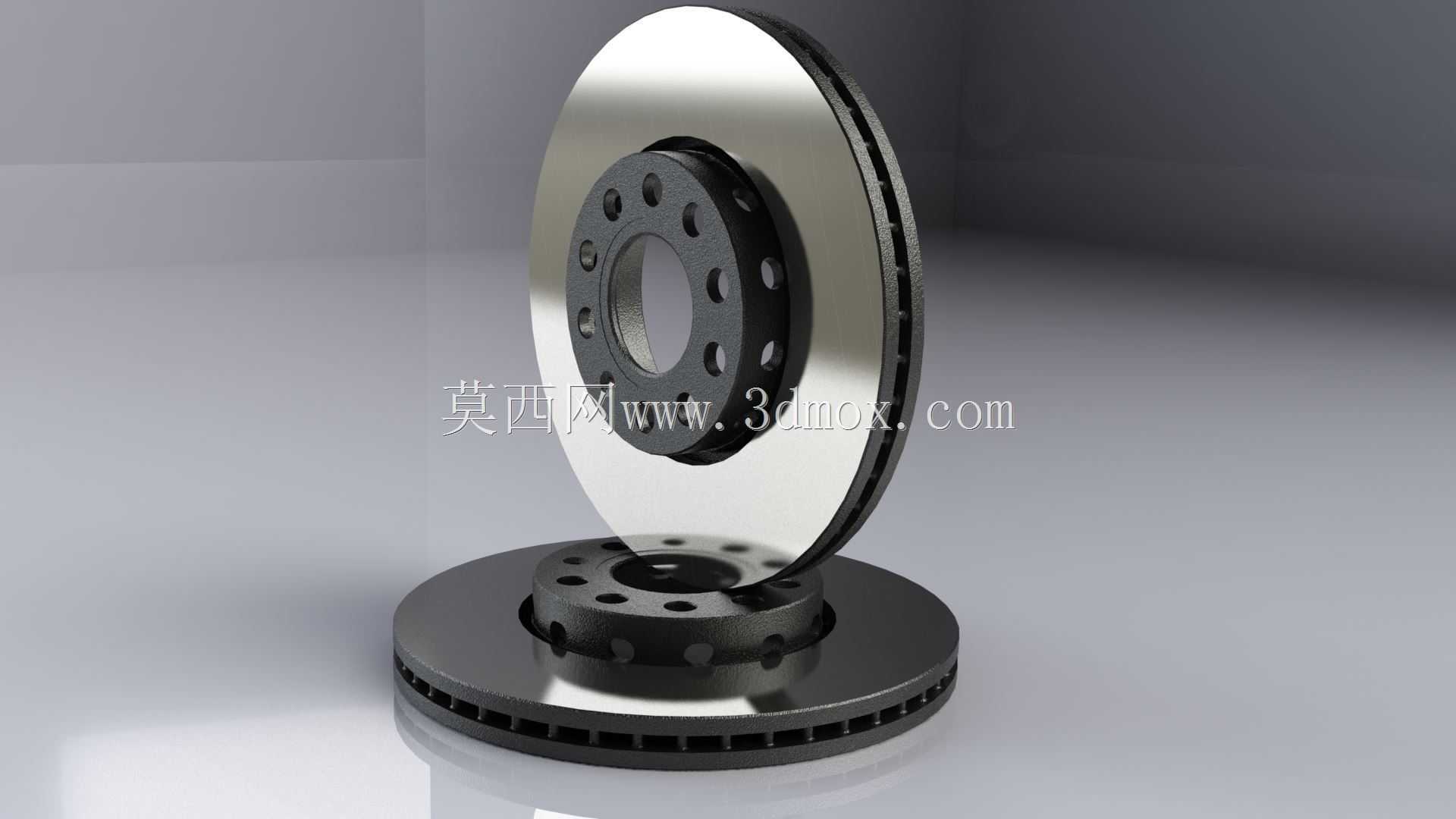

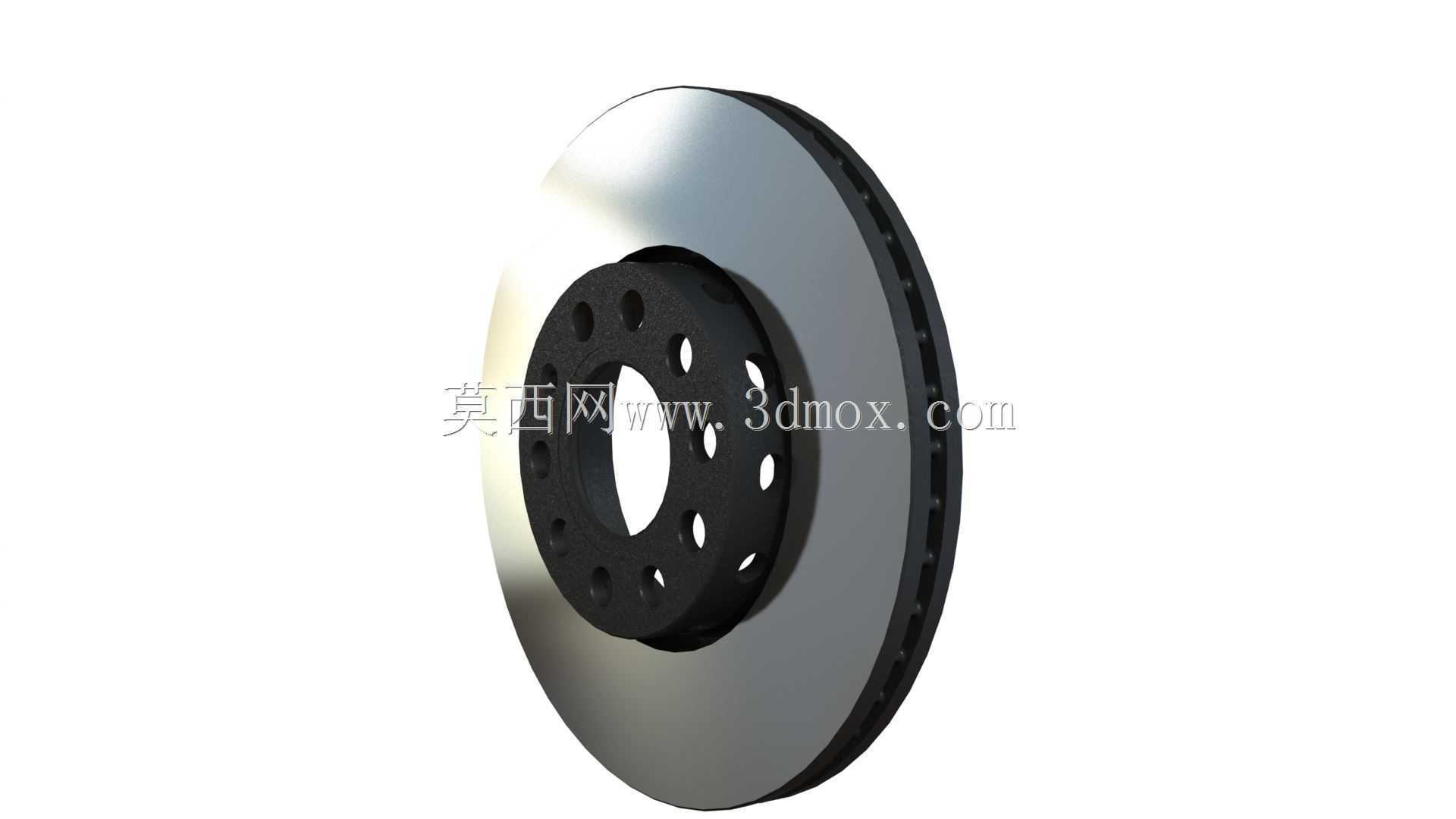

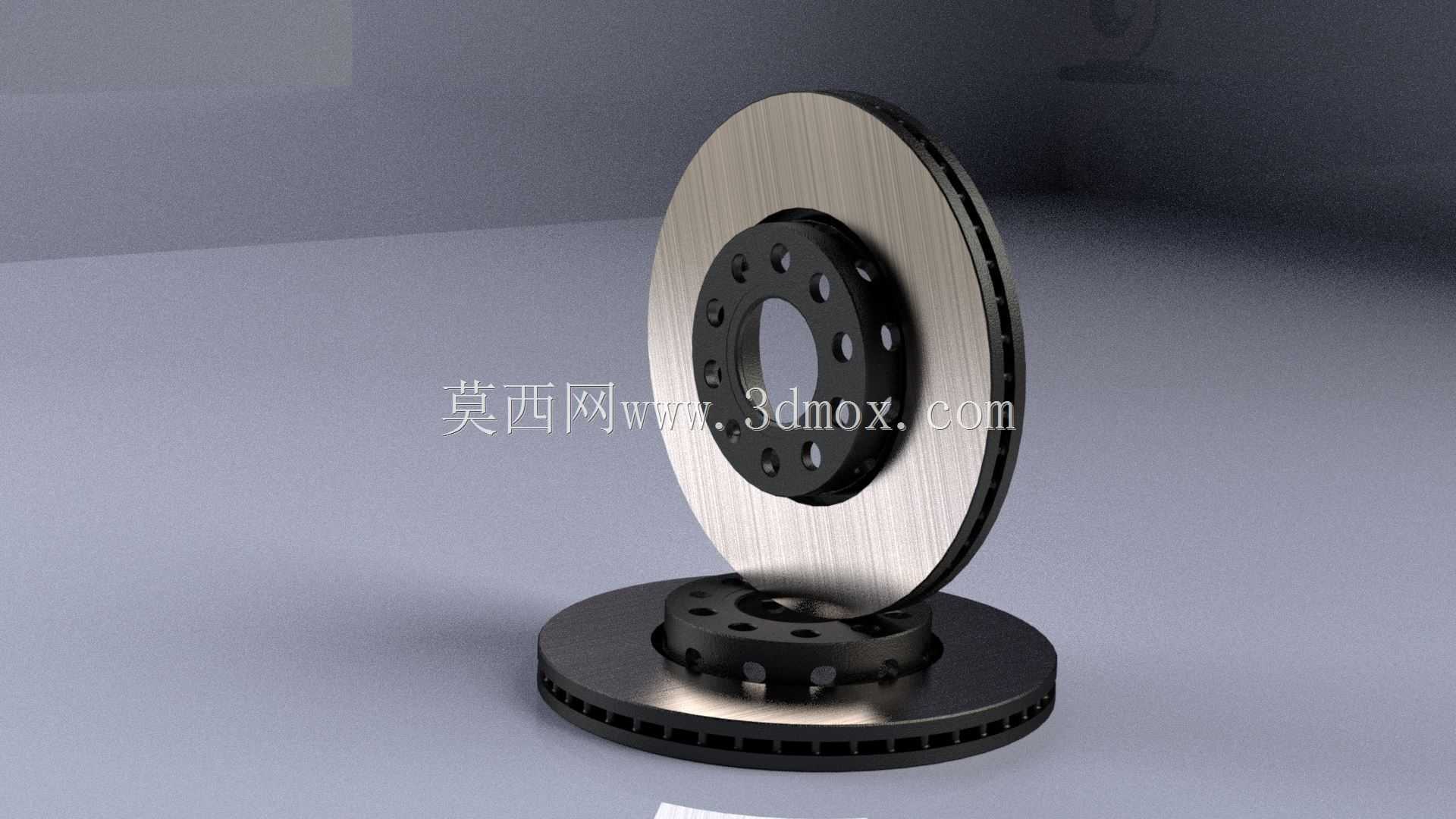

奥迪A4 B6 ATE系统通风制动盘结构

　　这款适配奥迪A4 B6车型的ATE系统制动盘，属于乘用车底盘制动系统的核心安全部件，日常装车场景覆盖民用乘用车辆的前轮制动位，承担车辆行驶过程中减速、驻车维持、紧急制动的核心摩擦传力功能，和匹配的制动卡钳、刹车片共同组成盘式制动副，依靠盘面与摩擦片的滑动摩擦将车辆动能转化为热能耗散，相比同尺寸实心制动盘，通风结构的散热效率提升40%以上，能有效降低长距离下坡、连续制动场景下的热衰退风险，维持稳定的制动摩擦系数。

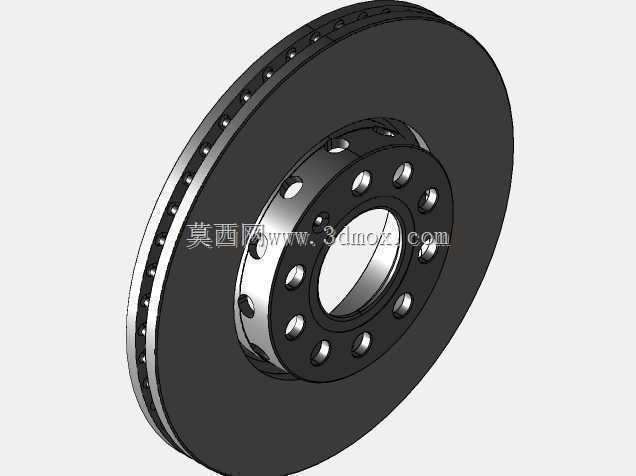

　　从结构设计逻辑来看，该制动盘采用双摩擦面加中间通风筋的一体式铸造结构，摩擦工作面为平整精加工面，平面度公差控制在0.02mm以内，保证和刹车片接触时的压力分布均匀，避免局部偏磨引发的制动抖动；中间的通风道采用径向直筋布局，随车轮转动时可在风道内形成定向气流，将摩擦产生的热量快速带出盘体，风道的筋条同时承担连接两侧摩擦面、提升整体结构刚度的作用，可承受制动时最大12MPa的面压载荷，不会出现盘面翘曲变形。

　　安装边界层面，该制动盘的中心定位孔与轮毂轴头采用H7/g6的间隙配合，保证装车时的同轴度，避免转动时出现端面跳动；盘面分布的螺栓孔位严格匹配奥迪A4 B6的转向节安装尺寸，孔位位置度公差不超过0.1mm，可直接适配原厂轮毂轴承单元，无需额外改装转接；制动盘的有效摩擦半径经过匹配计算，和原厂分泵的活塞推力、刹车片摩擦系数匹配，可输出符合整车制动性能要求的制动力矩，满足100km/h初速度下制动距离不超过40米的整车性能要求。

　　设计过程中需要重点考虑的细节还包括摩擦面的磨损余量，该盘的单侧摩擦面预留了3mm的磨损极限厚度，当盘面磨损至极限刻度时需及时更换，避免盘体强度不足引发开裂；盘帽部位的过渡圆角采用R5的圆弧过渡，降低应力集中系数，可承受制动时传递的交变扭矩，避免长期使用后出现盘帽根部的疲劳裂纹；通风道的进风口位置做了倒角处理，减少转动时的风阻与风噪，提升行驶过程中的NVH表现。
