FRC竞赛用双速动力传动变速箱结构

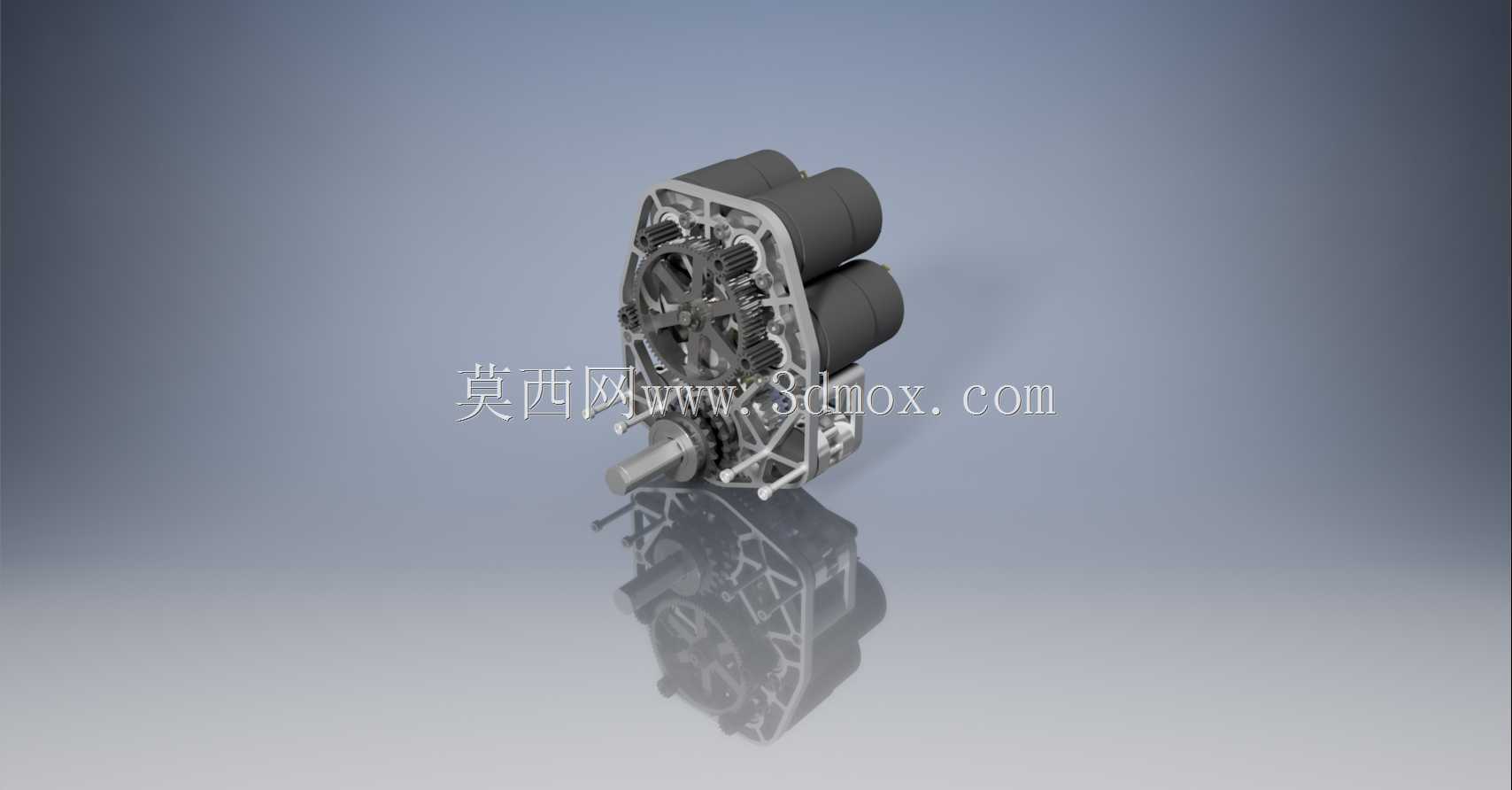

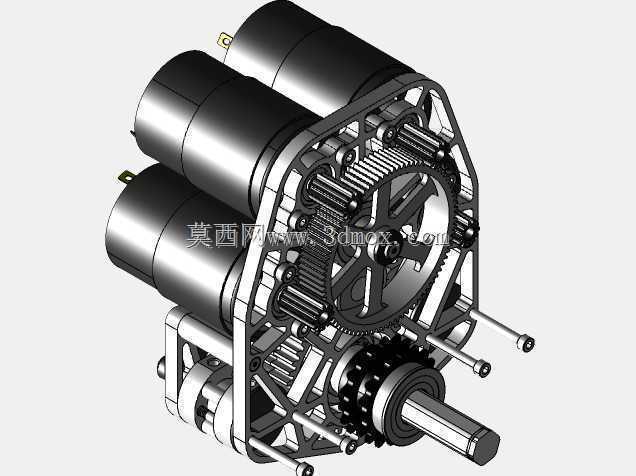

　　这款双速传动结构主要面向FRC机器人竞赛场景设计，核心作用是为竞赛机器人行走机构提供两档不同的动力输出特性，匹配竞赛过程中不同工况下的动力需求。在实际竞赛场景里，机器人需要完成快速冲刺、重物搬运、障碍穿越等不同任务，单一速比的传动结构很难同时兼顾高速行进与大扭矩输出的需求，这款两档结构刚好能解决这个矛盾，高速档对应长距离快速移动的场景，能让机器人达到20英尺每秒的行进速度，快速完成场地转移、抢位等动作；低速档对应大负载作业场景，输出扭矩更大，能支持机器人完成9.5英尺每秒速度下的重物拖拽、攀爬等需要大牵引力的动作，适配竞赛里复杂多变的任务要求。从设计思路来看，整个结构采用紧凑的并列布局，将两组传动齿轮组集成在同一壳体内，

　　搭配双电机输入的结构，直接匹配4775Pro动力电机的安装接口，不需要额外设计转接结构就能完成动力输入的对接，大幅减少了传动链路的冗余零件，既压缩了整体结构的占用空间，也降低了传动过程中的动力损耗。壳体采用框架式镂空设计，在保证齿轮组安装定位精度、支撑刚度的前提下，尽可能削减了非受力区域的材料厚度，有效控制整体重量，这对于严格限制整机重量的FRC竞赛场景来说尤为重要，能给其他功能机构留出更多的重量分配空间。从安装边界来看，整个传动结构的输入轴、输出轴位置都做了标准化的接口设计，输出轴采用常用的六边形截面轴，能直接适配竞赛里通用的轮组安装座、链轮连接结构，不需要二次加工就能完成和行走机构的对接；

　　壳体上的安装孔位按照竞赛常用的铝型材安装间距设计，能直接固定在机器人的标准框架上，不需要额外设计定制安装支架。结构内部的齿轮啮合间隙、轴承安装位都经过参数校核，能承受竞赛过程中频繁启停、急转、负载突变带来的冲击载荷，避免传动过程中出现打齿、轴系窜动等故障。换挡机构采用直推式的啮合套结构，结构简单可靠，换挡动作响应快，能通过常规的舵机直接驱动完成档位切换，不需要复杂的控制逻辑就能实现档位的快速切换，适配竞赛里紧张的操作节奏，不会因为换挡结构复杂出现卡滞、脱档的问题。整个结构的传动路径经过优化，动力从电机输入后直接通过常啮合齿轮传递到对应档位的齿轮组，再通过输出轴传递到行走机构，传动链路短，传动效率高，能充分发挥动力电机的输出性能，在电池容量有限的竞赛场景下，也能减少不必要的动力损耗，延长机器人的有效作业时间。
