FRC赛事用610磅规格转向驱动模块

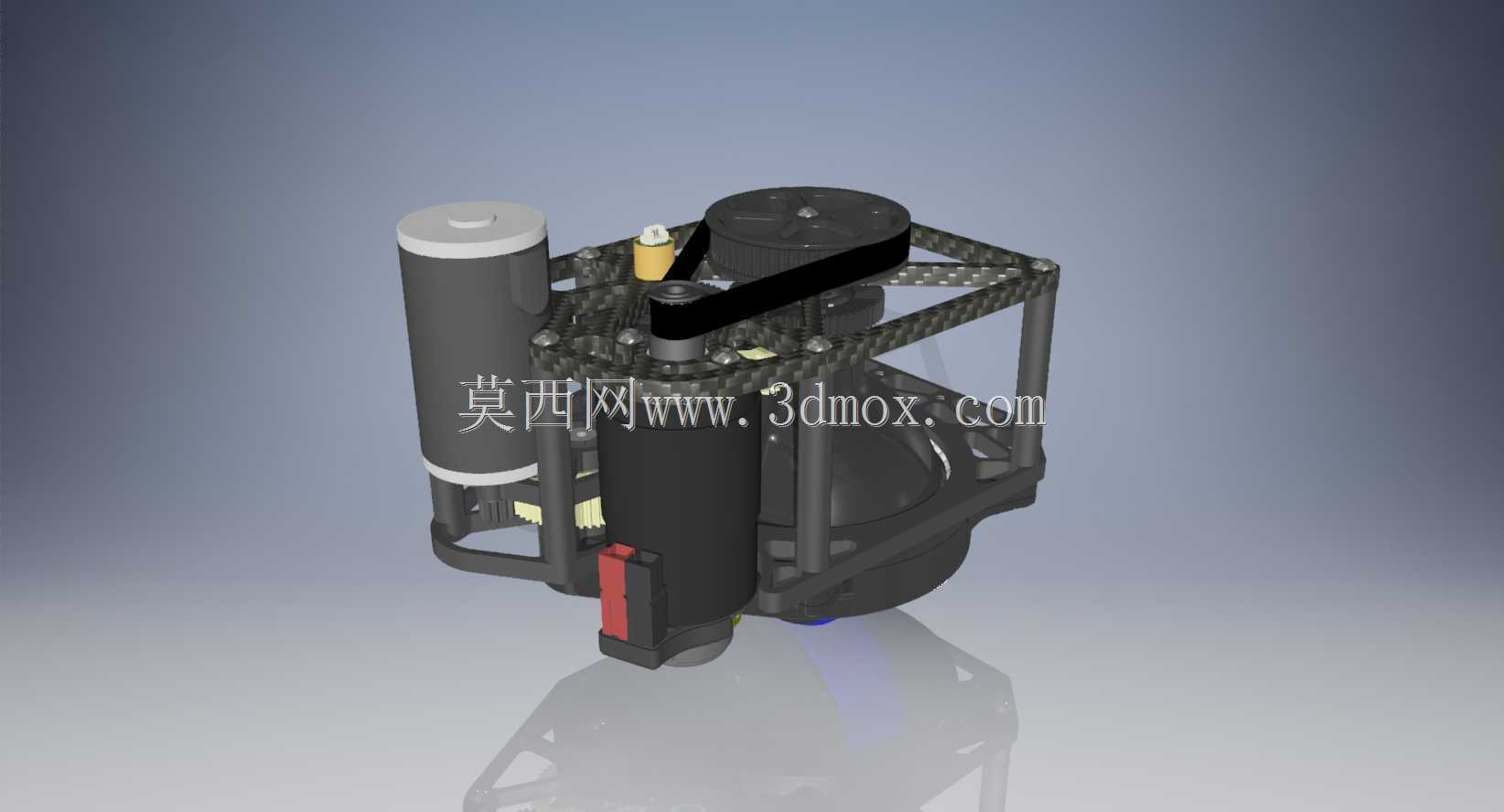

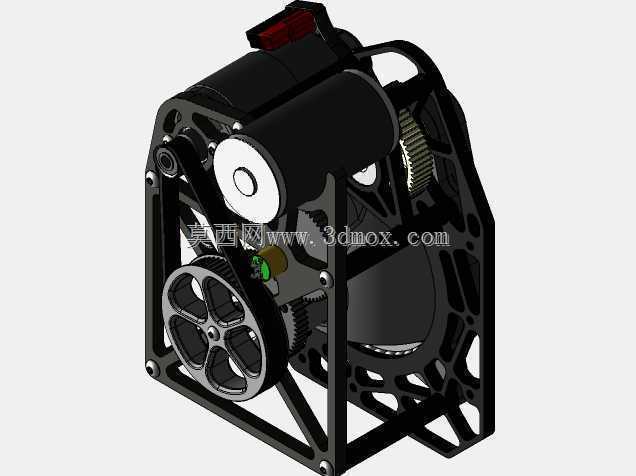

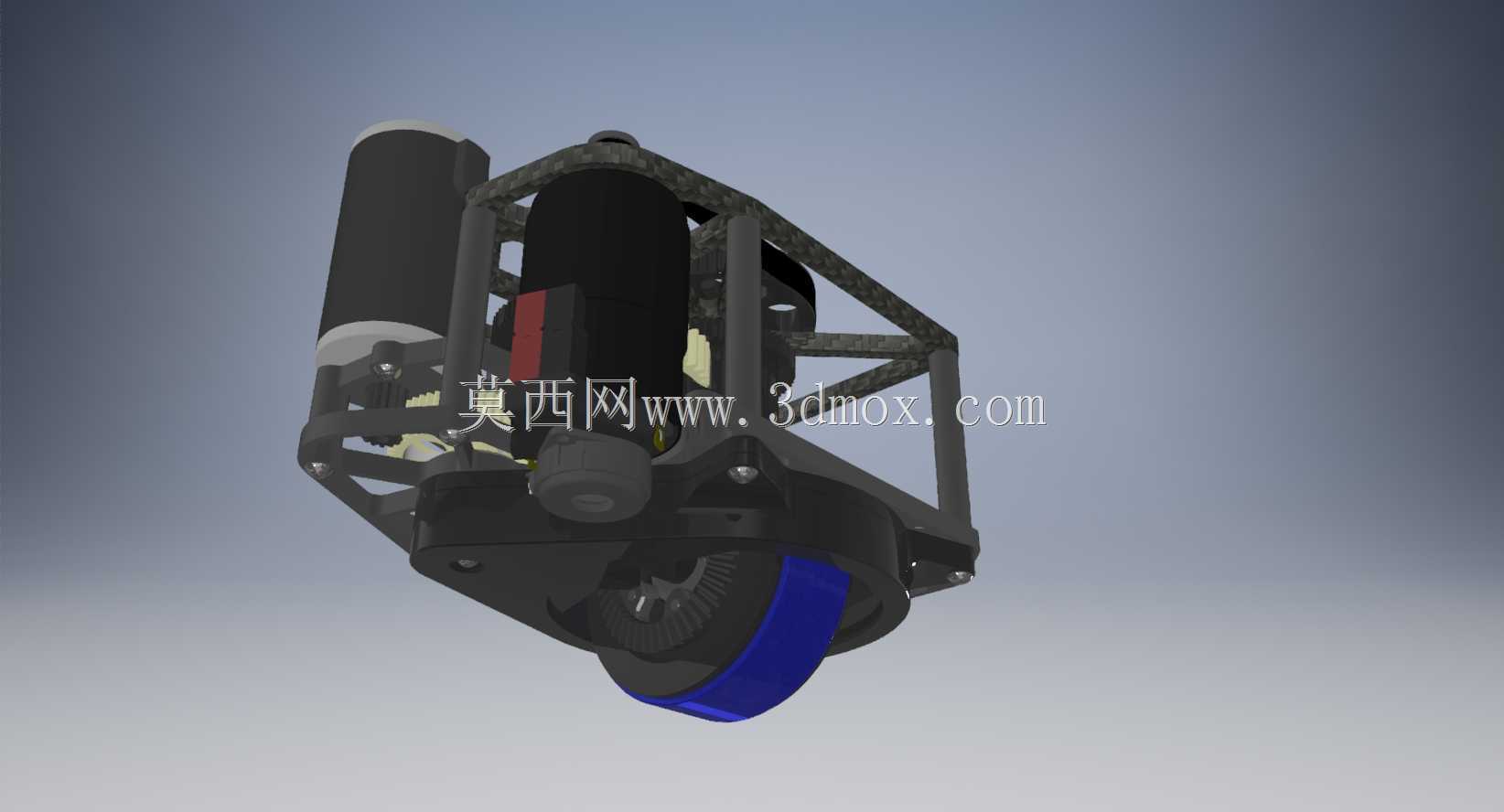

　　该转向驱动模块主要面向FRC机器人竞赛场景开发，可直接作为轮式竞赛机器人的单组行走转向执行单元使用，单轮额定承载能力适配610磅级别的整机负载需求，能够在高强度对抗的赛事场景下稳定完成直行驱动、原地转向、差速过弯等动作，适配平整硬质竞赛场地的行走需求，也可迁移至小型AGV、教学实验移动平台等对集成度要求较高的轮式行走设备中。模块整体采用框架式集成布局，将驱动动力单元、转向执行单元、轮体安装结构整合在同一碳纤维材质的支撑框架内，大幅压缩了单组轮组的占用空间，无需额外设计复杂的转接支架即可直接固定在机器人底盘的安装位上，框架上预留的多组安装孔位可适配不同孔距的底盘主梁安装需求，降低整机结构设计的适配难度。轮体安装采用主圆顶定位结构，

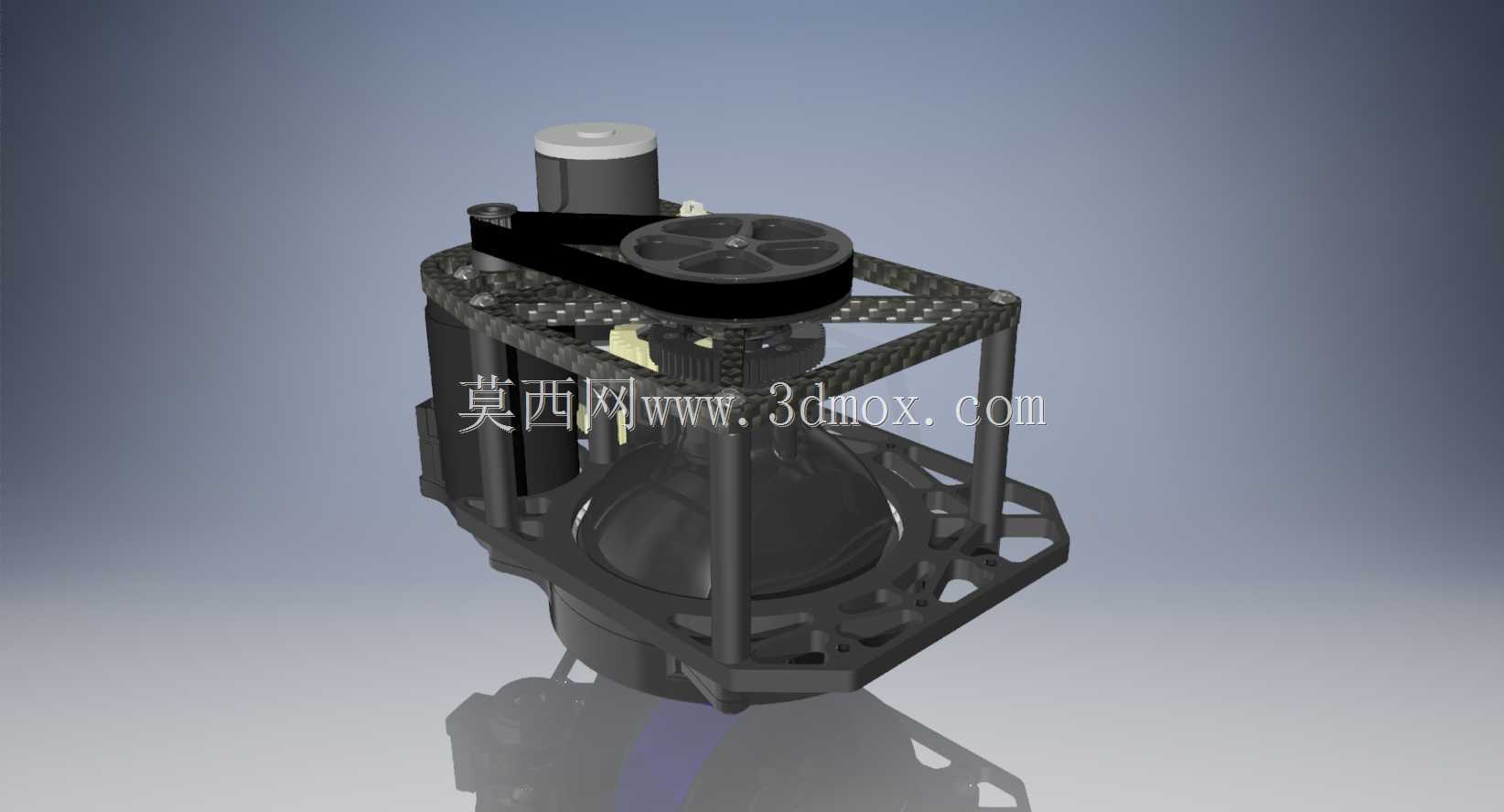

　　配合3D打印的滑轮组件完成传动带的张紧与导向，传动路径采用同步带传动方案，可在高速运转时保持稳定的传动比，避免急加速、急转向时出现传动打滑的问题；转向执行部分与驱动部分采用分层布局，驱动电机竖向布置在框架侧方，转向动力单元布置在框架上部，两个动力单元的运动互不干涉，布线时可沿框架的碳纤维杆件走线，避免运动过程中线路被传动部件剐蹭磨损。设计过程中充分考虑了赛事场景下的快速维护需求，轮体固定结构采用快拆设计，无需完全拆解框架即可完成轮体的更换；传动滑轮的张紧结构预留了调节余量，可根据传动带的磨损情况快速调整张紧力，不需要额外加工调节垫片。模块的整体安装边界控制在紧凑型轮组的常规尺寸范围内，

　　竖向安装高度可适配多数FRC机器人的底盘离地间隙要求，横向突出尺寸不会超出底盘的常规外轮廓，避免对抗过程中轮组被对方机器人直接撞击损坏；框架边角处做了圆弧过渡处理，不会出现尖锐凸起划伤场地或线缆的问题。轮体与地面接触的部分采用高摩擦系数的材质，可在场地的磨砂地面上获得足够的抓地力，转向时的回转阻力小，配合差速控制逻辑可实现极小半径的转向动作，满足赛事中快速走位、规避障碍的动作需求。
