FRC应变波谐波传动减速装置结构设计

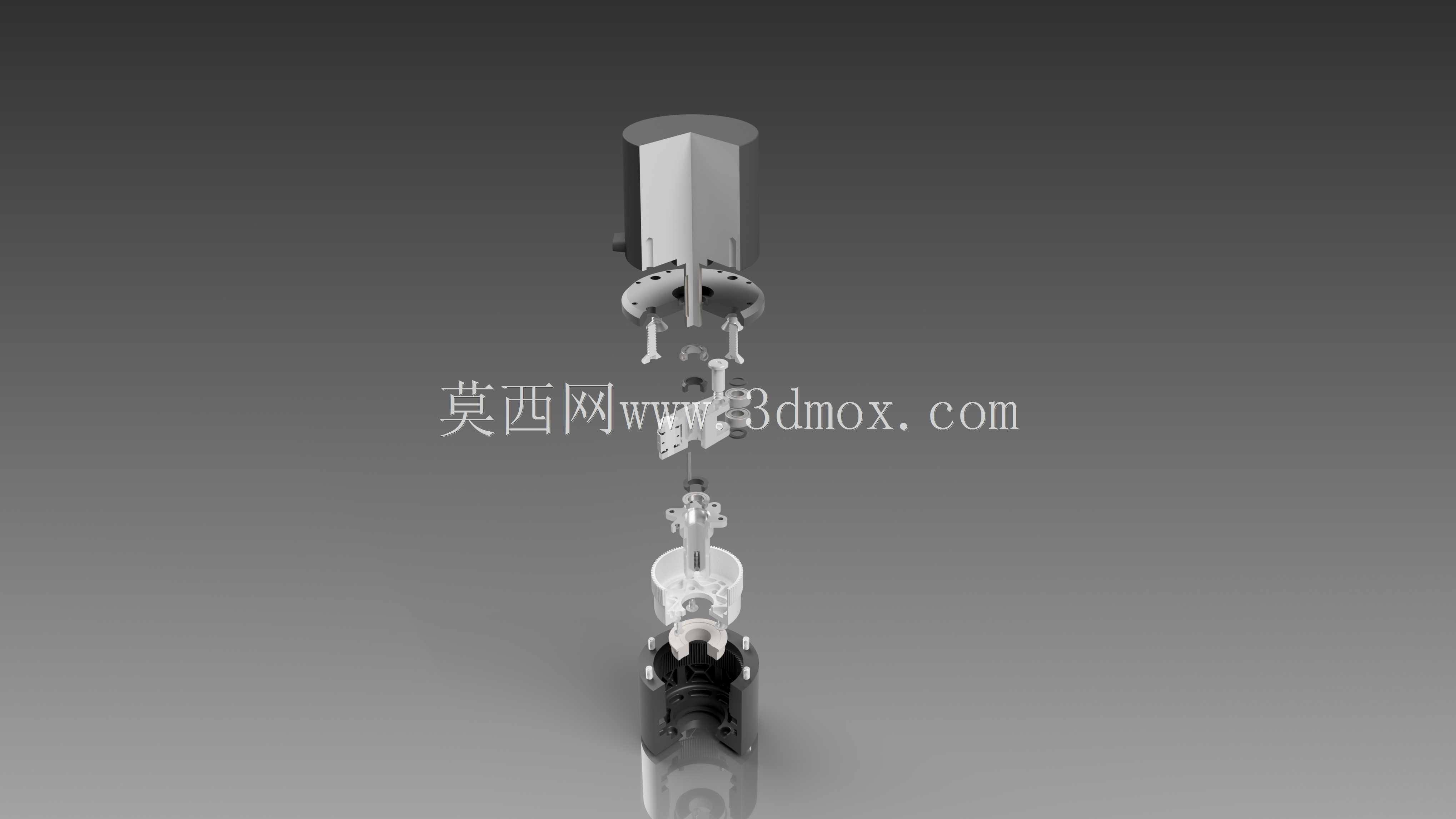

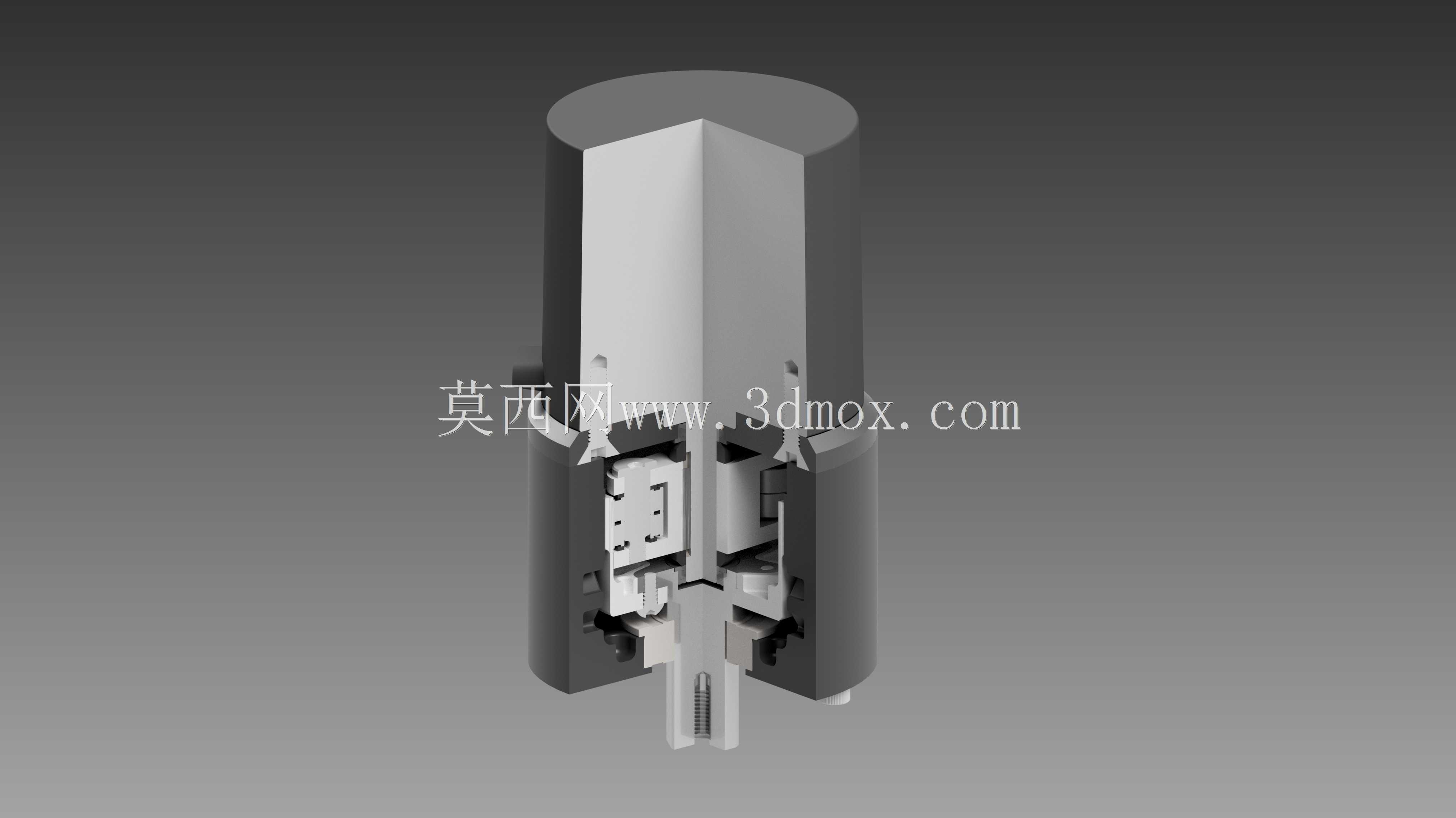

该款应变波减速装置适配协作机器人关节、小型自动化执行端的精密传动场景，核心传动比设定为50:1，可在有限安装空间内实现大扭矩低转速输出，匹配末端执行器的精准动作需求。区别于传统行星齿轮减速结构，该设计取消了常规齿轮啮合的齿隙结构，从传动原理层面规避了回程误差带来的定位精度损失，整体传动链更短，轴向与径向尺寸都做了紧凑化处理，能直接嵌入机器人关节的狭小安装腔体内，无需额外增设转接安装座即可完成装配。从结构设计逻辑来看，整套传动组件的非核心受力件可通过3D打印工艺完成试制，能大幅降低原型验证阶段的加工成本，缩短迭代周期，适配高校机器人竞赛、小型自动化设备原型开发的快速验证需求。整套装置的安装边界做了标准化适配设计，输入端可直接对接常规伺服电机输出轴，输出端预留了标准法兰接口，可直接连接末端执行器、负载转盘等常见执行部件，无需额外定制转接件。在实际应用场景中，这类无齿隙应变波传动结构更适合对传动精度、重复定位误差有严苛要求的场合，比如桌面级机械臂关节、精密检测设备的进给机构、小型医疗辅助设备的动作执行端，相比同减速比的行星减速器，整体重量可降低40%以上，传动过程中的振动与噪音也能得到有效控制。设计过程中针对柔轮的形变区间做了反复校核，确保在额定负载下柔轮的周期性形变处于材料疲劳极限范围内，不会出现长期运行后的结构失效问题，同时对刚轮与柔轮的配合公差做了优化，既保证传动过程无卡滞，也能避免配合间隙带来的传动误差。整套结构的装配逻辑采用分层堆叠式设计，所有零部件均可从轴向完成拆装，后期维护更换易损件时无需完全拆解整套设备，能大幅降低现场维护的时间成本。针对安装适配性，设计时预留了多个标准安装孔位，可适配不同规格的安装支架，既可以水平安装作为回转工作台的驱动单元，也可以垂直安装作为机械臂的关节驱动单元，适配不同设备的安装布局需求。
