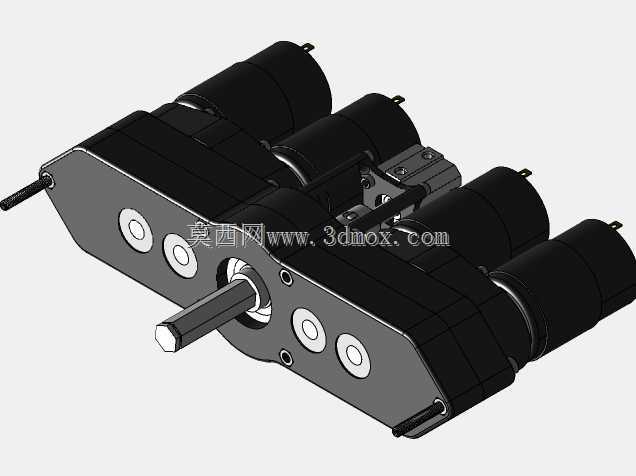

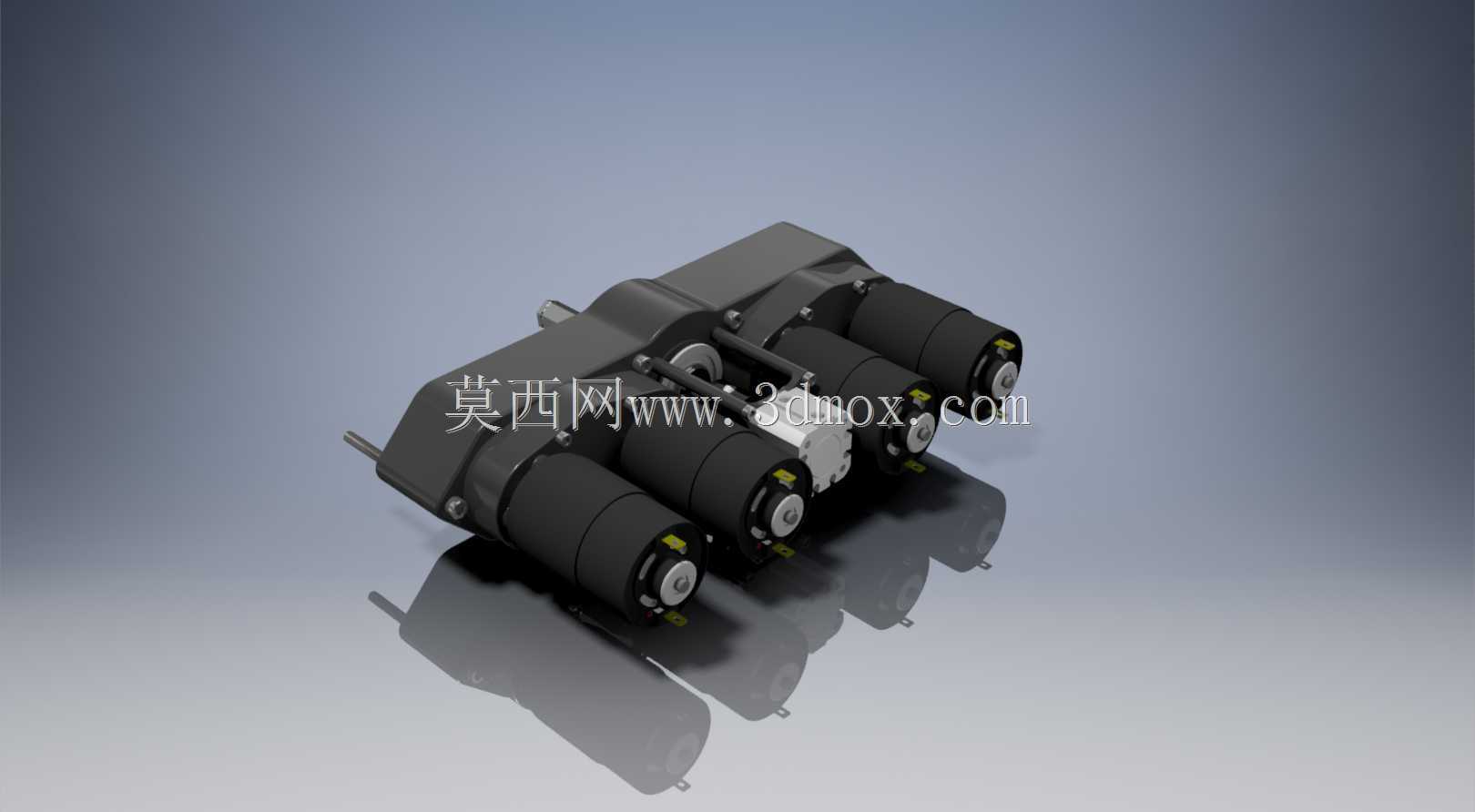

适配FRC赛事的双速可打印齿轮传动箱

这款双速齿轮传动箱，核心面向青少年机器人竞赛的动力传输场景，针对FRC类赛事机器人的动力输出需求做了适配设计，整体结构围绕3D打印工艺的成型特性做了全链路优化，无需复杂的机加工工序就能完成整套壳体与传动支撑结构的制作。从实际使用场景来看，这类传动箱主要搭载在小型竞技机器人的动力输出端，承接动力源输出的高转速低扭矩动力，通过两组不同传动比的齿轮副切换，匹配机器人在竞技过程中两种典型的工况需求：高速行进阶段切换至大传动比档位，保证轮端足够的行进速度，在需要拖拽、对抗、爬坡的工况下切换至低速档位，放大输出扭矩来满足负载需求。设计阶段首先考虑的是3D打印工艺的成型限制，所有壳体壁厚、加强筋位置都做了适配，避免打印过程中出现悬垂过长、壁厚不均导致的翘曲变形，同时壳体上的轴承安装位、轴孔定位基准都预留了合理的打印后处理余量，不需要高精度的二次机加工就能满足传动件的装配同轴度要求。整套传动箱的安装边界做了紧凑化处理，整体轮廓适配小型机器人的底盘安装空间，输入轴端直接匹配标准规格的动力输出轴，输出端可直接连接轮组或者其他执行机构，安装孔位采用通用的间距设计，不需要额外做转接件就能完成在标准机器人型材底盘上的固定。传动结构内部采用直齿轮啮合的方案，一方面是降低3D打印齿轮的成型难度，直齿轮的轴向力小，对支撑轴承的载荷要求更低，能适配3D打印壳体的承载能力，另一方面直齿轮的传动效率更高，在小型动力源的功率上限下，能尽可能减少动力传输过程中的损耗。档位切换的结构做了简化设计，通过拨叉带动滑移齿轮实现两个档位的啮合切换，拨叉的操作位置预留了标准舵机的安装接口，可直接接入机器人的控制系统实现电控换挡，不需要额外设计手动操作结构。在结构强度设计上，壳体的受力集中位置，比如轴承安装座、轴孔支撑位、安装固定孔位都做了局部加厚，同时设计了辐射状的加强筋连接壳体外壁与安装座，在不额外增加整体重量的前提下提升局部的抗冲击能力，匹配竞技机器人对抗过程中的瞬时冲击载荷。齿轮的参数选择上，两个档位的传动比差值做了合理匹配，既保证高速档的转速满足机器人的极速需求，也保证低速档的扭矩输出能应对爬坡、对抗推挤的负载要求，同时齿轮的齿厚、模数选择兼顾了3D打印的成型精度与传动强度，避免齿厚过小导致打印过程中断齿，也不会因为模数过大导致整体结构尺寸超标。整套结构的装配逻辑采用分层组装的方式，壳体分为上下两部分，装配时可依次装入轴、齿轮、轴承、换挡拨叉组件后再合盖固定，装配流程简单，不需要专用的工装夹具就能完成整套传动箱的组装，后期维护拆解也十分便捷，出现齿轮磨损、轴承损坏的情况时可以快速拆开更换对应零件，适配竞赛场景下快速维修调整的需求。
