轻量化差速转向传动机构结构设计

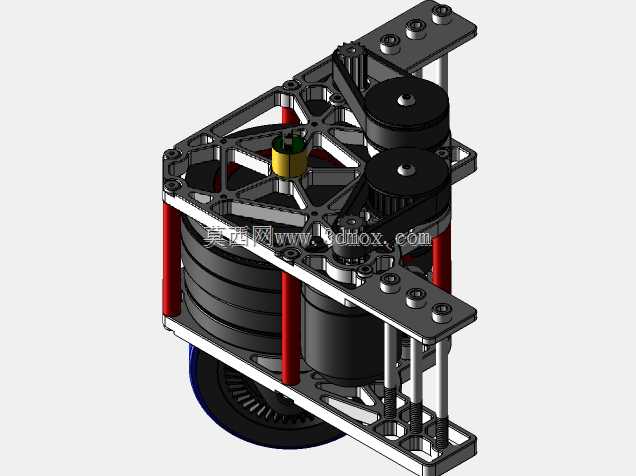

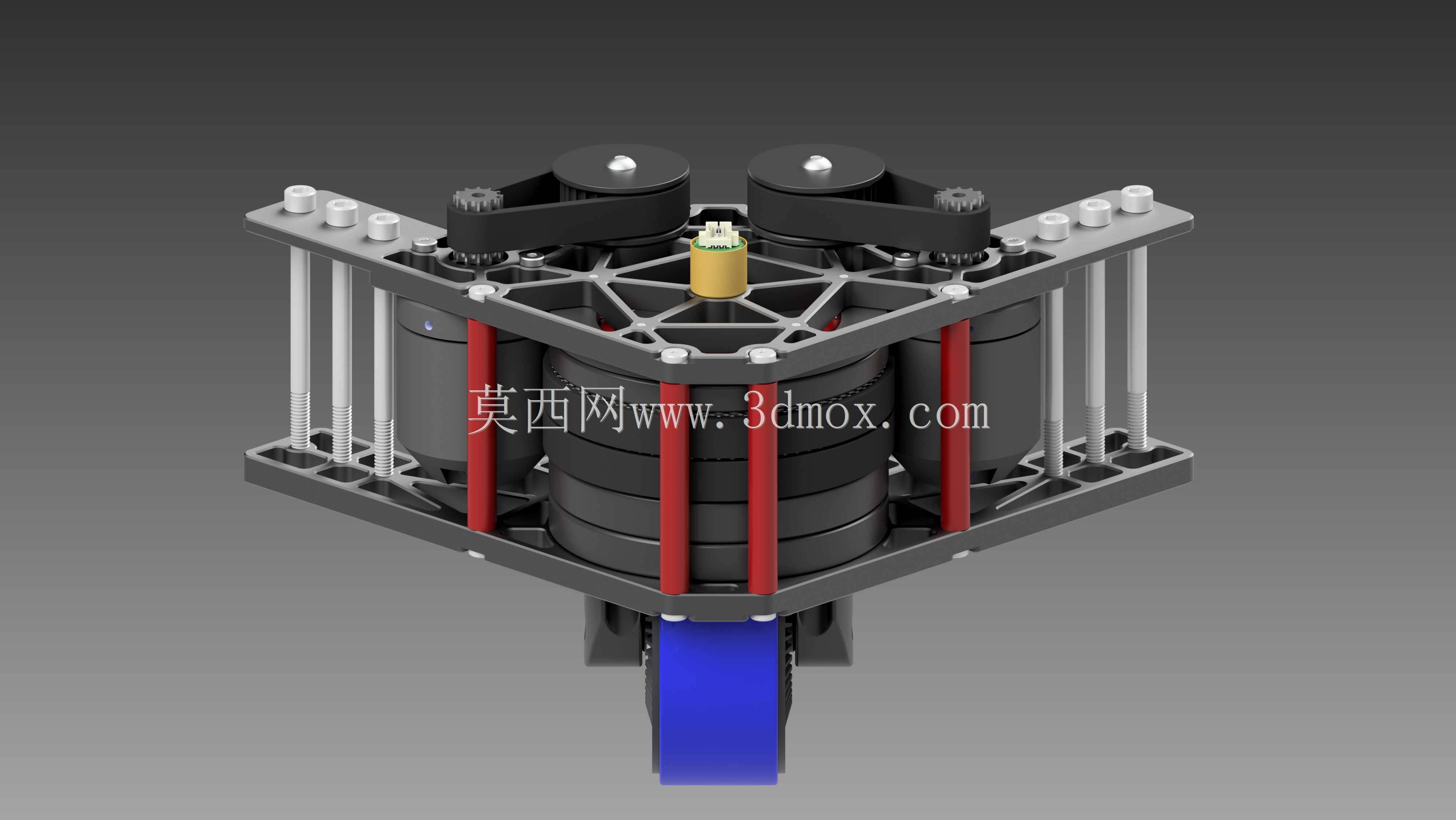

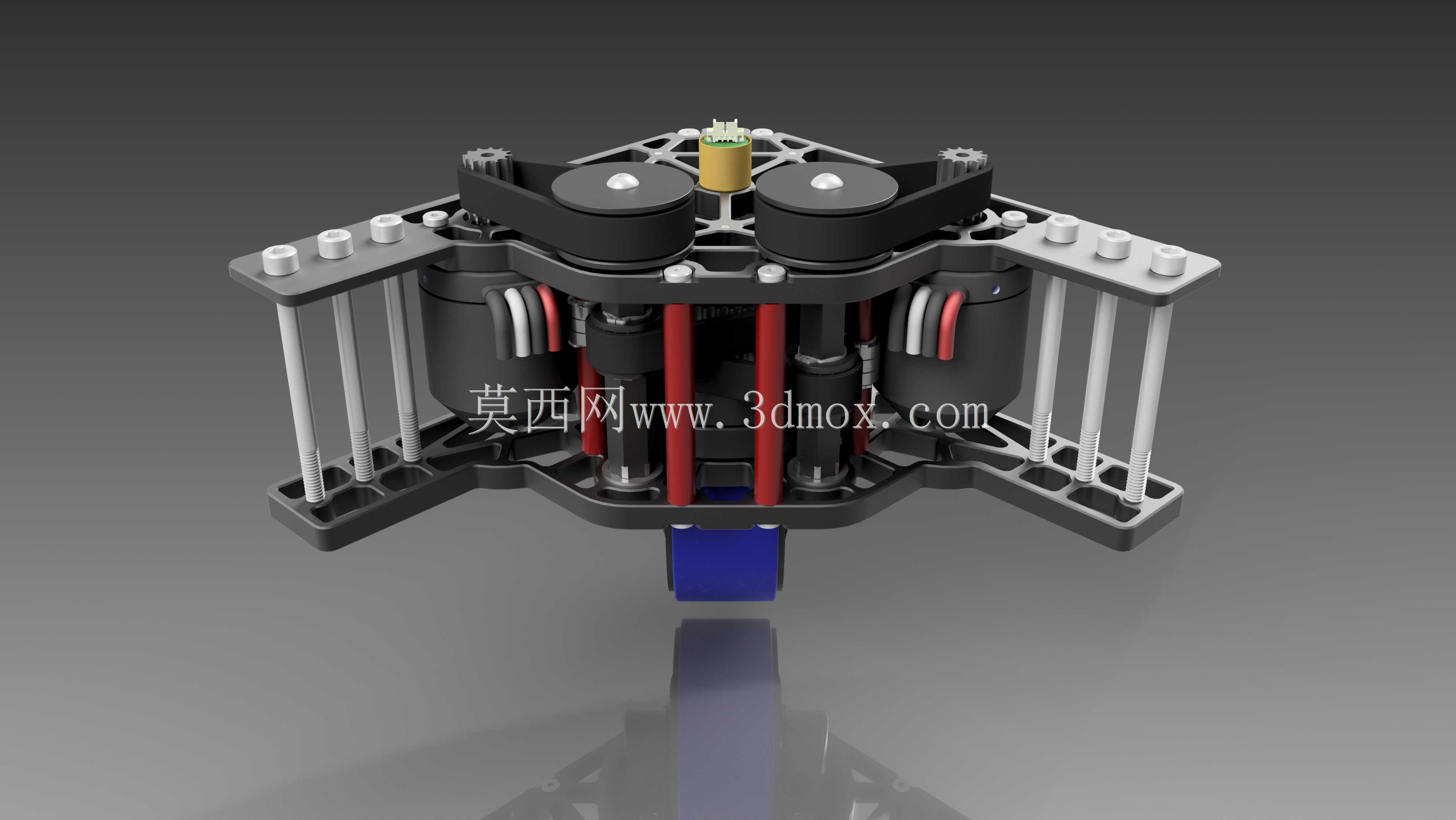

这款差速转向传动机构主要面向小型移动机器人、小型竞赛类移动载具的行走驱动场景，可同时承担动力传输、左右轮差速调节、行进转向控制的核心功能，适配对自重控制、转向精度有较高要求的小型移动平台，能够在紧凑的安装空间内完成双路动力的分配与差速输出，替代传统多电机独立驱动的冗余布局，降低移动平台的电控复杂度与整体自重。从实际用途来看，该机构可直接集成于小型轮式移动底盘的中部安装位，通过单动力输入即可实现左右两侧输出轴的差速转动，当载具需要直线行进时，机构内部齿轮组保持等速输出，保障两侧驱动轮转速一致，避免行进跑偏；当载具需要转向时，内部差速结构可自动调节两侧输出轴的转速差，无需额外设置转向舵机或独立驱动电机即可完成顺滑转向，尤其适合空间局促、自重限制严格的小型移动设备使用。在功能特性上，该机构针对前代结构的机械侧隙问题做了针对性优化，通过调整齿轮啮合参数、优化支撑结构的定位精度，大幅减小了传动间隙，让转向操控的响应更跟手，转向角度的控制精度明显提升，避免了间隙带来的转向虚位问题；同时整体结构做了高度方向的压缩设计，在保障传动强度的前提下尽可能降低了机构的竖向安装尺寸，能够适配更低矮的底盘布局，降低载具整体重心，提升行进过程中的稳定性。设计思路上，该机构围绕轻量化、紧凑化的核心目标展开，在保障齿轮传动强度、支撑结构刚性的前提下，对非受力区域的结构做了镂空减重处理，上下安装板采用桁架式镂空结构，在不降低安装平面度与结构强度的前提下大幅削减了冗余材料重量；支撑立柱采用长短结合的布局，仅在核心受力点位设置竖向支撑，进一步压缩了整体重量。同时对差速系统的齿轮排布做了优化，调整了齿轮组的啮合位置与支撑点位，在缩小整体体积的同时减少了不必要的零件数量，降低了机构的装配复杂度与后期维护难度。从安装边界来看，该机构整体采用上下双层板的框架式结构，上层预留动力输入位，可直接适配标准尺寸的驱动电机安装，下层中部预留输出位，可直接连接驱动轮的传动结构；四周的支撑柱预留标准安装孔位，可直接通过螺栓固定在底盘的预设安装位上，安装孔位采用通用间距设计，无需对底盘做额外改装即可完成适配，整体外轮廓规整，没有突出的冗余结构，能够很好地嵌入小型移动底盘的中部安装腔，不会与底盘上的其他电控、电池部件产生安装干涉。
