8.6mm直径铅型销QCM传感元件结构设计

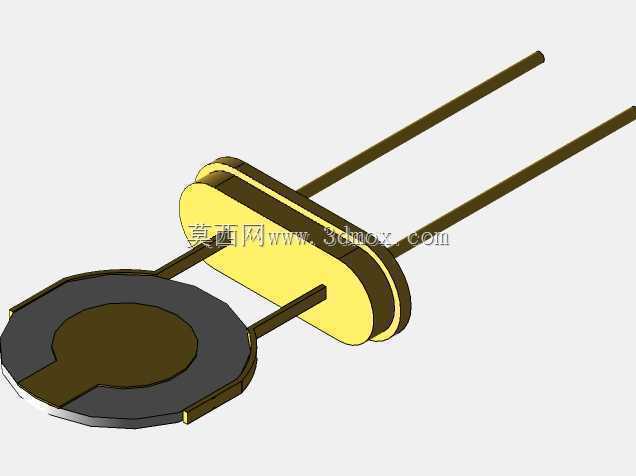

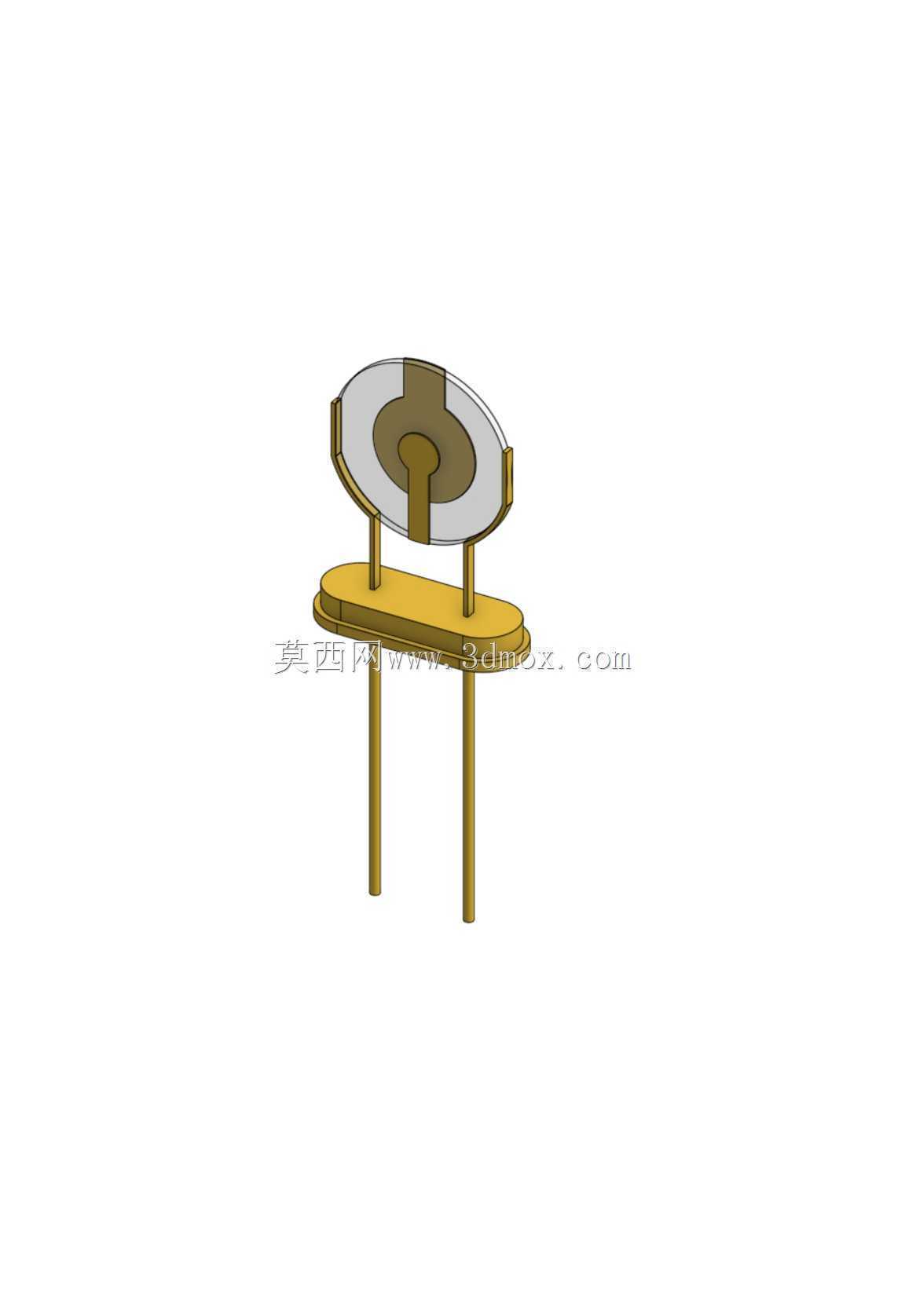

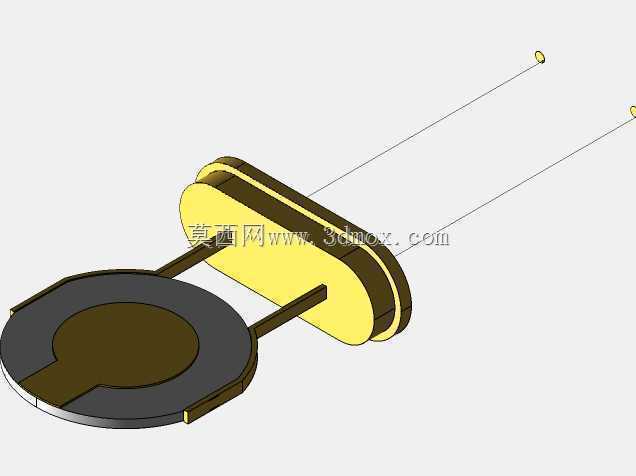

　　在微质量检测领域，石英晶体微天平类传感元件的应用覆盖了电化学分析、生物分子互作检测、气相组分吸附监测、薄膜沉积厚度监控等多个场景，这类元件依靠石英晶体的压电效应，将表面附着的微小质量变化转化为可采集的电信号频率偏移，检测精度可达纳克级别，是微纳检测设备里的核心敏感部件。本次设计的8.6mm直径QCM传感元件，参考成熟商用引脚结构做了适配性调整，没有完全照搬NDK的原有引脚方案，而是针对实验室快速装夹、小批量测试场景优化了引脚的支撑间距与伸出长度。从结构设计逻辑来看，核心的石英晶振片采用圆形切型，上下表面蒸镀金电极形成激励电场，电极引出端通过导电胶与两根平行的铅型销引脚导通，引脚同时承担机械支撑与电气连接的双重作用，

　　底部的椭圆形绝缘基座采用耐高温高分子材料注塑成型，既固定两根引脚的相对位置保证平行度，也避免晶振片与安装基座之间形成额外的应力耦合，干扰检测信号的稳定性。外形尺寸上，晶振片有效直径为8.6mm，两根引脚的中心距匹配常用的QCM测试夹具安装孔位，引脚伸出基座的长度控制在常规测试池的安装深度范围内，安装时无需额外裁剪引脚即可直接卡入夹具的导电弹片槽，基座的椭圆外形做了防呆设计，安装时不会出现电极方向装反的问题。设计过程中重点考虑了流体检测场景的适配性，晶振片的电极暴露区域完全覆盖测试池的流体接触窗口，引脚与基座的接缝处做了密封凸台结构，搭配测试池的密封圈可以避免检测流体渗漏到引脚侧造成信号短路，同时基座的厚度控制在最小范围，

　　减少测试池的死体积，降低流体残留对连续测试的干扰。不同于贴片式QCM元件需要焊接安装的要求，这种直插铅型销结构的元件可以快速插拔更换，适合需要频繁更换传感片的生物检测、气敏材料筛选等实验场景，引脚的直径选用标准线径，既保证足够的机械支撑强度，避免安装时引脚弯折变形，也兼顾了导电性能，减少信号传输过程中的损耗。在建模过程中，对晶振片与基座的配合间隙做了公差匹配，预留了导电胶的填充空间，避免装配时胶液溢出污染晶振片的有效电极区域，同时对电极的图形做了优化，保证电场在晶振片内部均匀分布，减少杂波干扰，提升检测信号的信噪比。
