星型排布六缸径向活塞动力结构

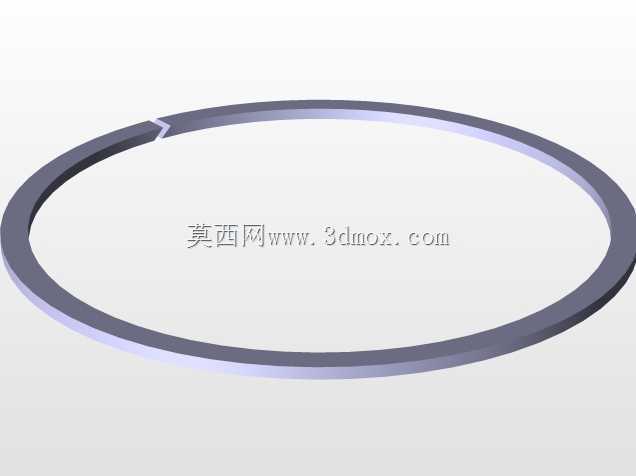

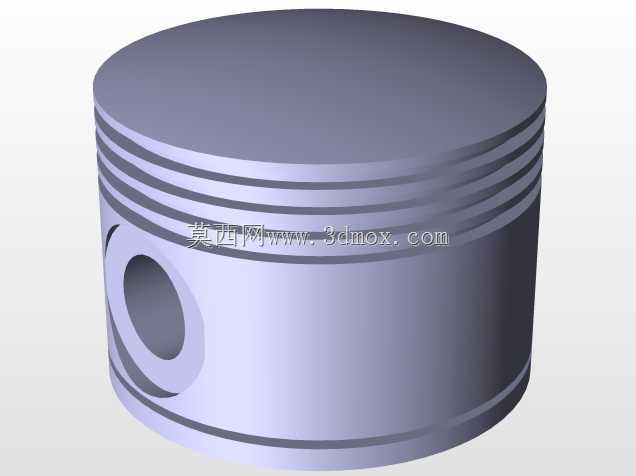

　　这类径向排布的多缸动力结构，最早在航空活塞动力场景中得到大规模应用，凭借周向均匀布置的气缸，能在更小的迎风面轮廓下实现更大的排量输出，相比直列、V型排布的同排量动力单元，整体径向尺寸更紧凑，曲轴长度大幅缩短，整机自重能降低两成以上，很适合早期轻型飞机、小型通航飞行器对动力单元自重与安装空间的严苛要求，后续也逐步延伸到小型固定动力站、农用机械、特种作业装备的动力配套场景中。从结构功能来看，这套动力单元采用六缸周向均布设计，中心为集成式曲柄销座，每一组气缸对应独立的连杆活塞组件，活塞采用两道密封环槽搭配一道油环槽的经典设计，能保证燃烧室密封可靠性的同时，合理控制缸壁润滑油的刮除量，避免烧机油问题。

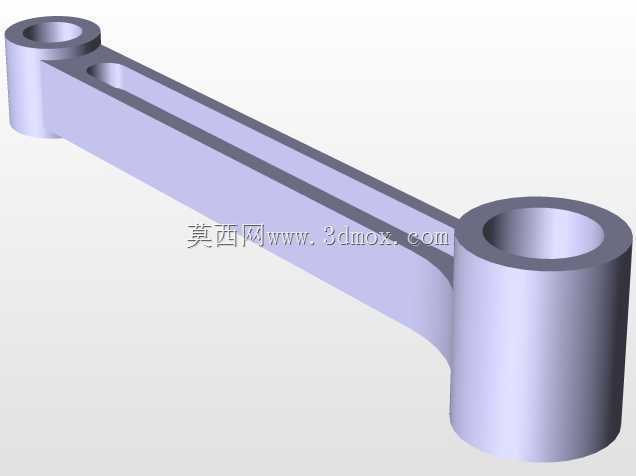

　　所有连杆的大端共同铰接在中心曲柄的同一销位上，相比多曲拐的直列发动机曲轴，这种单销曲柄的加工难度更低，动平衡调校更简便，运转时各缸的往复惯性力能沿周向相互抵消大部分，整机怠速运转的振动水平远优于同缸数的直列机型。设计过程中首先要确定的是曲柄回转半径与连杆长度的比值，这个参数直接影响活塞侧推力大小与整机径向安装边界，比值过大会导致活塞对缸壁的侧向压力激增，加剧缸套偏磨，缩短大修周期，比值过小则会拉长连杆尺寸，让整机径向轮廓超出安装边界，最终选定的杆径比能把活塞侧推力控制在缸套材料许用比压的30%以内，同时保证整机最大径向尺寸适配轻型动力舱的通用安装空间。安装边界上，中心曲柄的输入端采用标准渐开线花键接口，

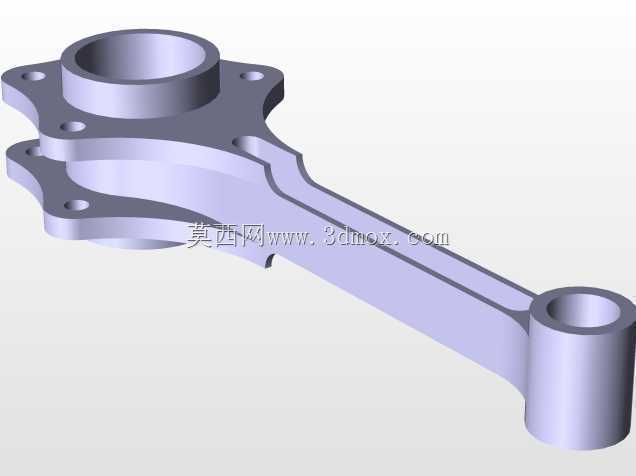

　　能直接匹配通用的离合器或减速箱输入轴，各气缸的散热鳍片沿缸套轴向均匀排布，周向相邻气缸之间预留了足够的散热气流通道，不需要额外加装复杂的导流罩就能实现自然风冷散热，缸盖部位的火花塞安装位、进排气接口都采用通用化尺寸设计，能直接适配市面上成熟的小排量内燃机配气与点火配件，降低后续维护的配件采购难度。结构细节上，中心星形连接座采用分体式螺栓紧固设计，不需要专用工装就能完成连杆大端的装配与拆解，日常维护时可以单独更换某一缸的活塞、连杆组件，不需要完全拆解整机，大幅降低运维的时间成本。活塞销采用全浮式设计，两端设置卡簧限位，运转时活塞销能在连杆小端与活塞销座之间自由转动，让磨损均匀分布在整个销面，延长组件使用寿命。
