三辊弯曲机焊接支座连接结构

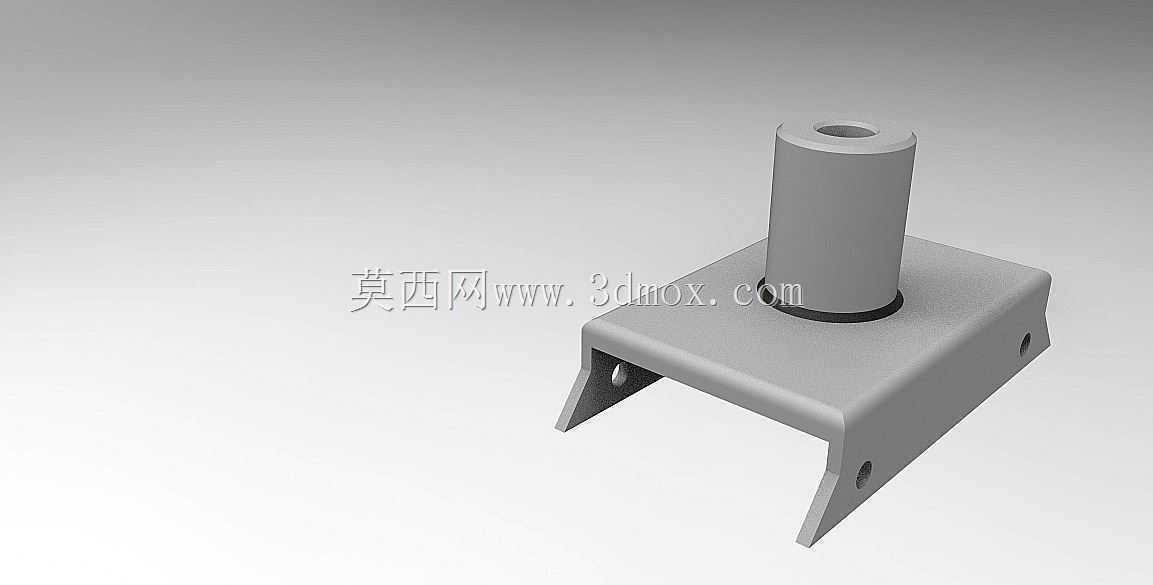

　　该结构属于三辊弯曲机的局部支撑连接组件，核心作用是为弯曲机的辊轴调节机构提供稳定的安装基准，同时承接上部调节套筒传递的压下载荷，将作用力均匀分散到下方的设备安装基座上。从结构组成来看，下部采用U型弯折钣金支座作为承载基体，两侧支脚开设的通孔用于穿设紧固螺栓，可直接固定在弯曲机的主机架安装面上，支脚的斜切开口设计既避开了机架上的加强筋凸起，也为安装操作预留了扳手操作空间，避免装配时出现工具干涉。上部的圆柱套筒为辊轴调节螺杆提供导向支撑，套筒内孔与调节螺杆采用间隙配合，保证螺杆转动调节时无卡滞，套筒与下部钣金支座的连接位置通过环绕焊缝实现刚性连接，焊缝设置在套筒根部与支座顶面的结合处，既保证了连接强度，

　　也避免焊缝凸起影响套筒端面的平面度。设计过程中优先考虑了载荷传递路径的合理性，上部套筒承受的径向载荷与轴向压下力通过焊缝直接传递到下部支座的顶面平面，再通过支座的两个支脚分散到机架安装面，避免了局部应力集中。安装边界方面，支座底面为全平面贴合设计，安装时需要保证与机架安装面的平面度公差不超过0.1mm，防止紧固后支座出现变形导致套筒内孔轴线偏斜，影响辊轴的调节精度；套筒的轴线与支座底面的垂直度公差控制在0.05mm以内，保证调节螺杆的运动方向与压下方向一致。两侧支脚的安装孔中心距与机架上的预装螺孔中心距保持一致，孔位公差控制在±0.2mm，降低现场装配的调整难度。焊缝设计上采用角焊缝形式，焊脚尺寸根据承载计算确定，

　　既保证连接强度满足三辊弯曲机最大压下载荷下的受力要求，也避免焊接热输入过大导致支座钣金件出现焊接变形，焊接后需要对焊缝进行打磨处理，去除焊渣与飞溅，保证外观平整同时消除应力集中点。该结构在实际应用中可适配中小型三辊弯曲机的上辊调节端支撑，替换原有铸造支座时可降低加工成本，同时焊接结构的生产周期更短，适合小批量定制化的弯曲机设备生产场景，日常维护时仅需检查焊缝是否出现开裂、套筒内孔是否出现异常磨损即可，维护成本较低。
