车床用夹紧定位工装结构设计

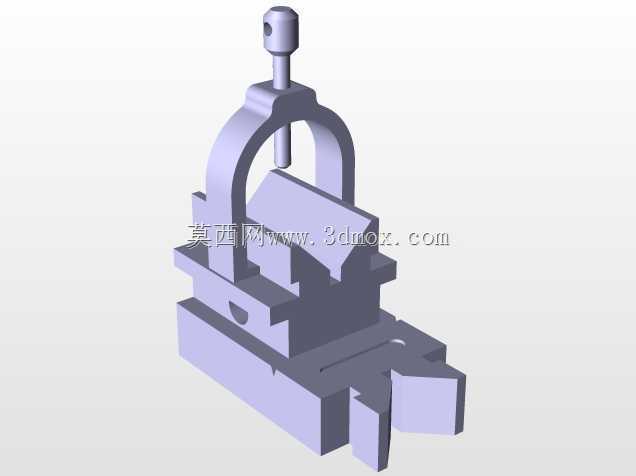

　　该结构属于车床配套的手动夹紧定位工装，主要应用于普通卧式车床、小型仪表车床的轴类、异形小零件的装夹工序，可替代三爪卡盘完成非回转异形工件的辅助装夹，适配车床中拖板的安装T型槽，安装边界可覆盖常规小型车床的拖板行程范围，不会与刀架、尾座产生运动干涉。从功能特性来看，顶部的带孔压杆为手动施力部件，通过拱形支架的导向孔做垂直方向的直线运动，下端压头可直接作用于工件待压紧面，拱形架体与下方的滑移底座采用一体式刚性连接，底座开设的通槽可配合T型螺栓完成在车床拖板上的位置调整，适配不同长度工件的装夹需求，底座前端的定位凸台可作为工件的侧向定位基准，减少装夹时的找正时间。设计思路上优先考虑了手动操作的便捷性，压杆的行程预留了足够的工件装卸空间，

　　拱形架的内空尺寸可容纳高度在80mm以内的工件，整体结构采用对称式布局，压紧力可垂直传递至底座安装面，避免装夹时产生倾覆力矩，影响加工精度。实际使用场景中，这类工装多用于车床的小批量零件加工、实训教学工序，针对三爪卡盘无法装夹的异形块、带角度斜面的小型零件，可通过调整该工装在拖板上的位置，配合压杆的压紧力完成工件固定，加工过程中可承受常规车削的径向切削力，不会出现工件移位的情况。结构的各连接部位均采用刚性接触设计，无多余的弹性缓冲部件，保证装夹的刚性，压杆顶部的横向通孔可穿入加力杆，在需要更大压紧力时可借助杠杆原理增力，适配不同材质工件的装夹力度需求，避免压伤软质工件表面。底座的滑移槽设计兼顾了安装的通用性，可适配不同槽距的车床拖板，无需额外加工转接板即可完成安装，整体结构无复杂曲面，加工难度低，普通铣削工序即可完成所有零件的加工，后期维护仅需定期在压杆导向面加注润滑脂即可保证操作顺畅。
