径向发动机活塞连杆组合结构设计

项目分类:发动机 发布时间:2022-01-29 ID:534256
  • 径向发动机活塞连杆组合结构设计
  • 径向发动机活塞连杆组合结构设计
  • 径向发动机活塞连杆组合结构设计

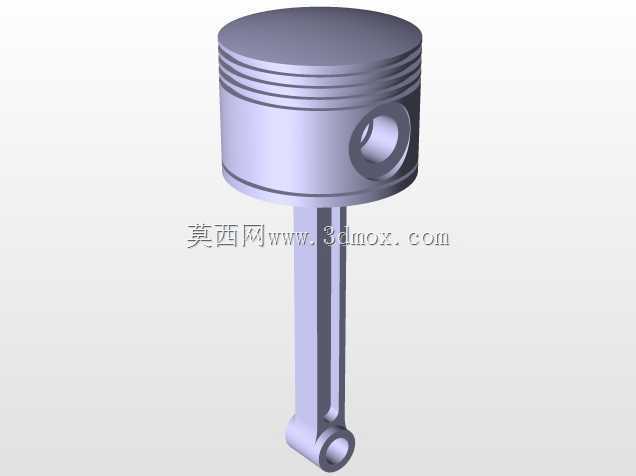

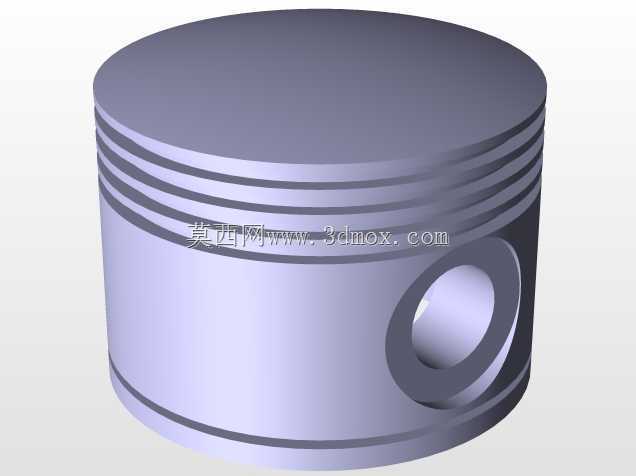

  在航空星型发动机、小型通用航空动力装置以及部分特种工业动力设备的结构体系中,径向布置的活塞连杆组件是实现热能向机械能转换的核心执行单元,这套组件的设计合理性直接决定了动力输出的平顺性、整机可靠性与使用寿命。不同于直列、V型发动机的连杆布局逻辑,径向发动机的多组连杆需要围绕同一曲柄销做周向布置,单组活塞连杆的运动轨迹、受力状态都有其专属的设计边界,本次呈现的组件正是这类动力结构中的基础组成单元。从功能特性来看,活塞部分承担着燃烧室密封、燃气压力承接的核心作用,头部设计的多道环槽结构,分别用于安装气环与油环,气环负责阻断燃烧室高压燃气向曲轴箱窜动,油环则负责刮除缸壁多余润滑油,避免机油参与燃烧造成积碳与排放异常;

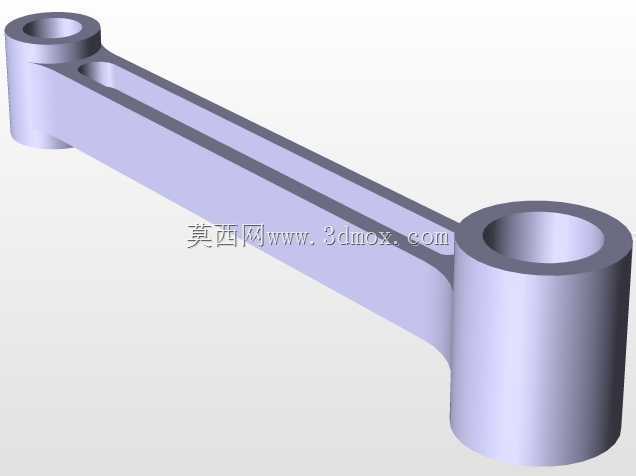

  活塞销座的孔位经过同轴度优化,可与活塞销形成高精度间隙配合,保证连杆摆动过程中受力传递均匀,避免局部应力集中造成的活塞开裂故障。连杆部分采用工字型截面结构设计,在保证纵向抗拉、抗压强度满足爆压工况要求的前提下,尽可能降低往复运动质量,减少高转速工况下的惯性力冲击,连杆大小端的孔位分别适配活塞销与曲柄销,小端通常配套铜质衬套降低摩擦损耗,大端的配合精度直接影响曲柄连杆机构的运转间隙,间隙过大会造成运转异响与冲击载荷,间隙过小则会出现润滑不足抱死的故障。从安装边界来看,活塞的外径尺寸需要与对应缸径的气缸套形成合理配合间隙,间隙值需要根据缸体材质、工作温度区间做匹配计算,常温下的装配间隙既要保证热膨胀状态下活塞不会在缸内卡滞,

  也要保证冷启动状态下不会出现敲缸异响;连杆的中心距尺寸决定了活塞的上止点、下止点位置,直接影响燃烧室压缩比,设计过程中需要严格控制中心距公差,避免压缩比偏差造成的动力输出异常、爆震等问题。在实际工程应用中,这类径向发动机组件的受力状态比直列发动机更为复杂,多根连杆同时作用在同一曲柄销上,不同缸位的连杆在不同曲轴转角下的受力方向持续变化,因此在建模过程中需要对连杆的过渡圆角、活塞销座的加强筋位置做应力仿真验证,确保在最大爆压、最高转速的极限工况下,各部件的应力值都在材料许用应力范围内。同时,活塞的型线设计也需要考虑热变形影响,常温下的活塞并非正圆柱结构,而是根据不同位置的工作温度差设计为中凸变椭圆型,

  保证热态工作时活塞外圆能与缸壁均匀贴合,避免局部偏磨造成的漏气、窜油问题。这套组件的结构设计可以为径向发动机的整机装配、运动仿真提供基础参考,也可作为同类动力部件改型设计的结构参照,帮助设计人员快速校核运动干涉、受力传递路径等核心设计要点。
