机加工用V型定位夹紧块结构设计

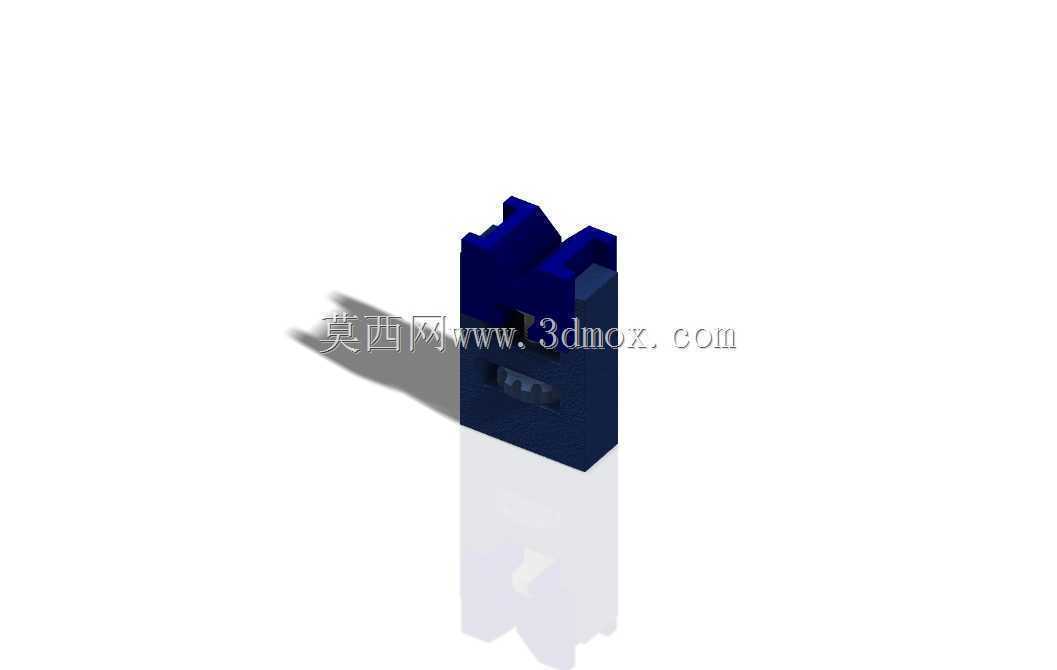

　　这款V型定位夹紧块是机加工、检测工序中常用的定位工装元件，主要用于轴类、套类回转体工件的装夹定位，在普通车床加工、外圆磨床精磨、三坐标检测、钳工划线等场景中应用广泛，能够快速实现回转类工件的中心定位，避免装夹过程中工件轴线偏移，保障加工与检测的基准一致性。从结构设计来看，该V型块采用整体式块状结构，上部开设90度夹角的V型定位槽，槽口边缘做了小倒角处理，既可以避免工件装入时刮伤工件表面，也能去除加工毛刺，防止铁屑嵌在槽口棱边影响定位精度。V型槽的两个定位面经过平面度与粗糙度控制，能够与工件外圆形成稳定的线接触定位，相比面接触定位，对工件外圆的圆度误差容忍度更高，同时能保证定位的重复精度。块体下部设计有平直的安装基准面，

　　可直接贴合机床工作台、夹具底座的T型槽台面，配合压板即可完成自身固定，安装边界规整，不需要额外加工复杂的安装槽位，适配多数常规机加工设备的工作台装夹尺寸。在功能特性上，该V型块可单独作为定位元件使用，也可成对配合使用，支撑较长的轴类工件，适配不同直径的回转体装夹需求，当工件直径在V型槽的适配范围内时，无需更换工装即可快速完成装夹，大幅缩短换型调整的辅助时间。设计过程中充分考虑了工装的刚性需求，块体整体厚度充足，V型槽下方保留了足够的实体结构，避免装夹夹紧时出现形变导致定位偏移，同时块体侧面预留了夹紧螺栓的让位空间，配合上方的夹紧结构即可完成工件的锁紧，防止加工过程中工件转动或轴向窜动。实际使用中，这类V型块常与平口钳、

　　组合夹具配合使用，在小批量零件加工、工装试制场景中实用性极强，不需要定制复杂的专用夹具，即可快速搭建稳定的装夹方案，同时其结构简单，加工制造难度低，磨损后可快速通过修磨V型定位面恢复精度，维护成本极低。针对不同的加工场景，该V型块的尺寸设计兼顾了小型精密零件与中等尺寸轴类的装夹需求，整体外形方正，存放时可直接叠放，占用工具箱空间小，是机械加工车间、计量检测室必备的基础工装元件。
