汪克尔旋转发动机固定齿轮结构

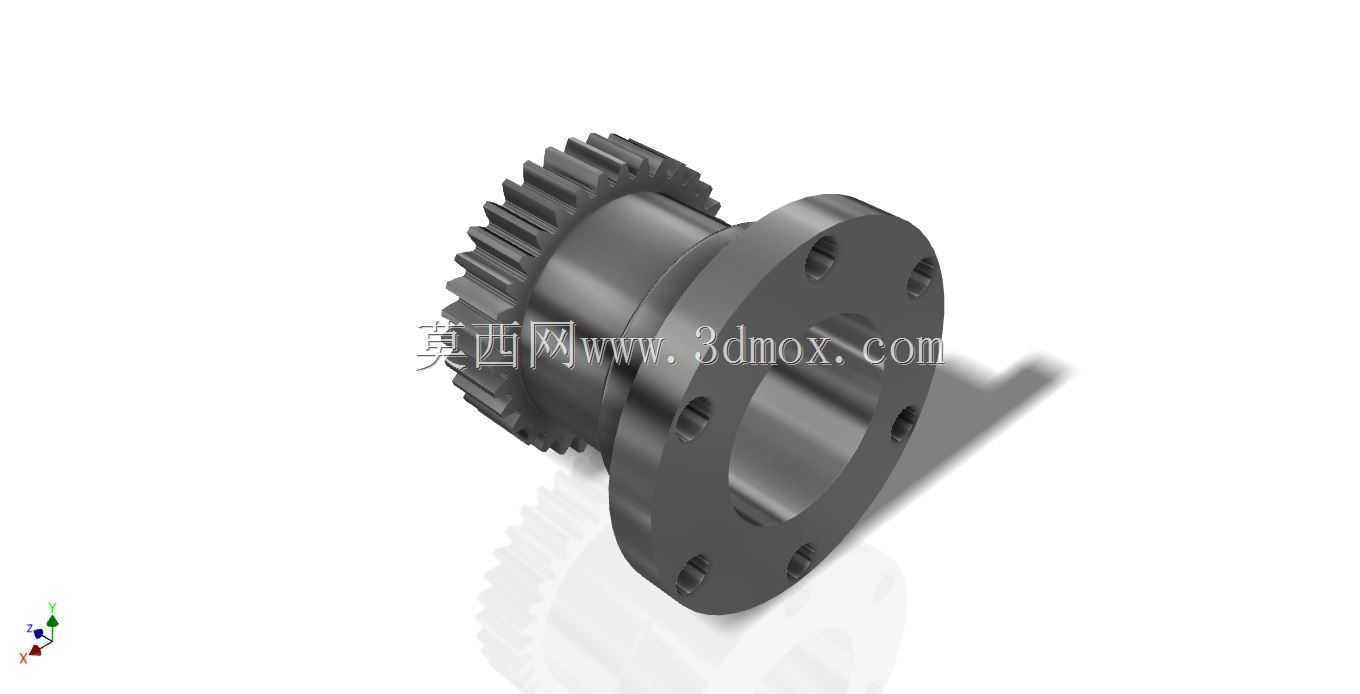

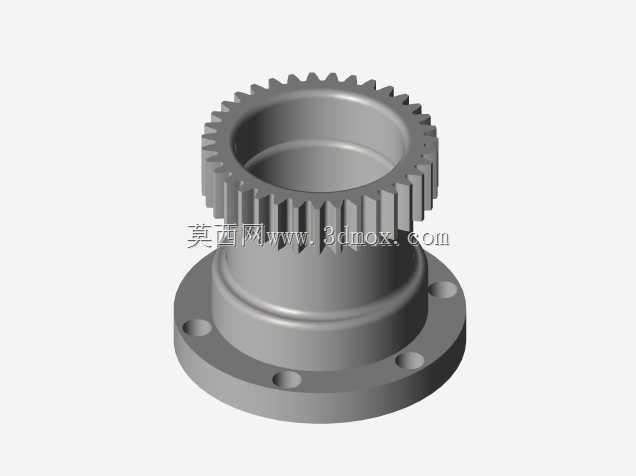

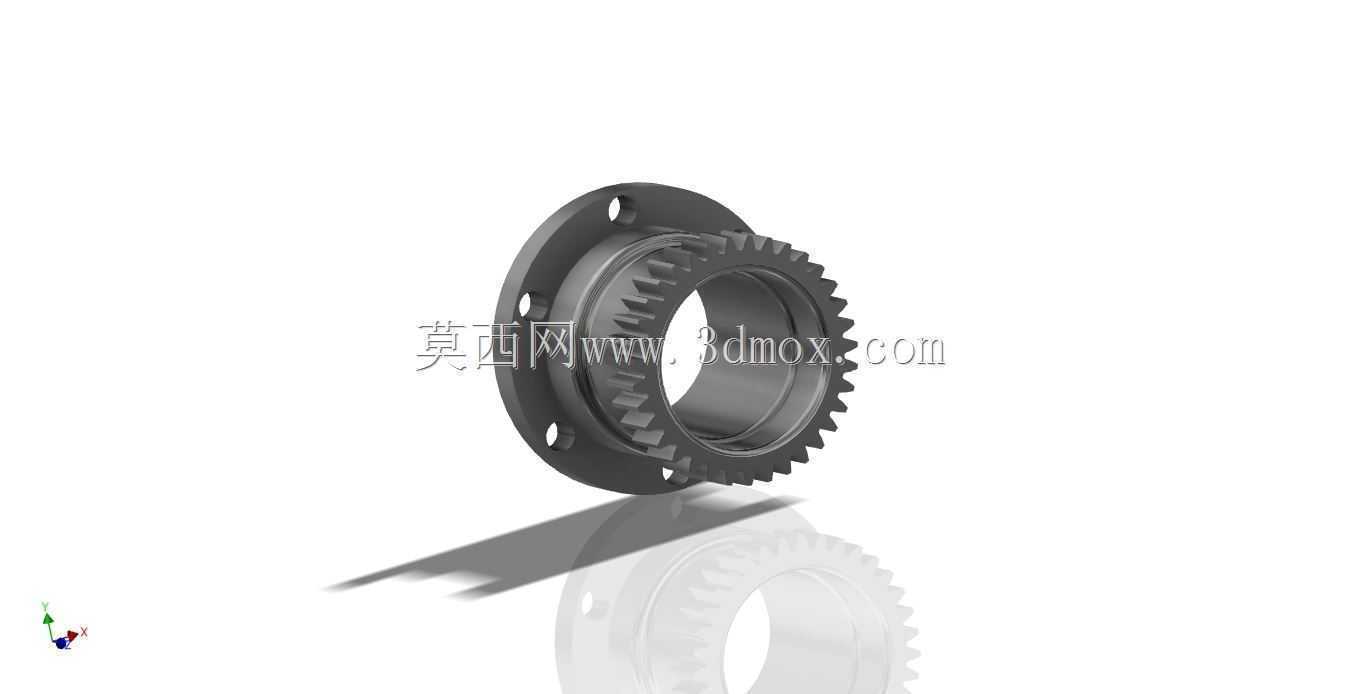

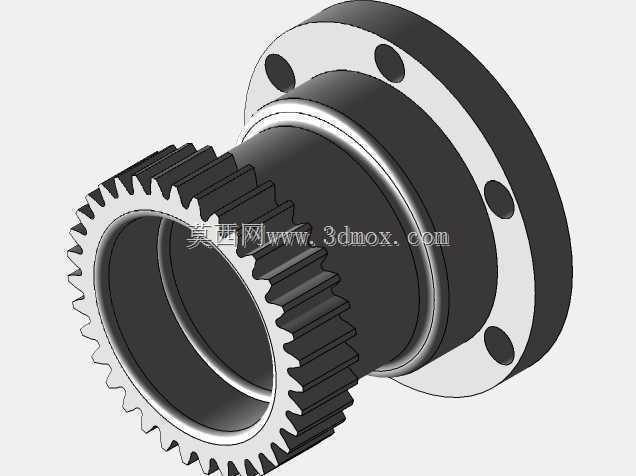

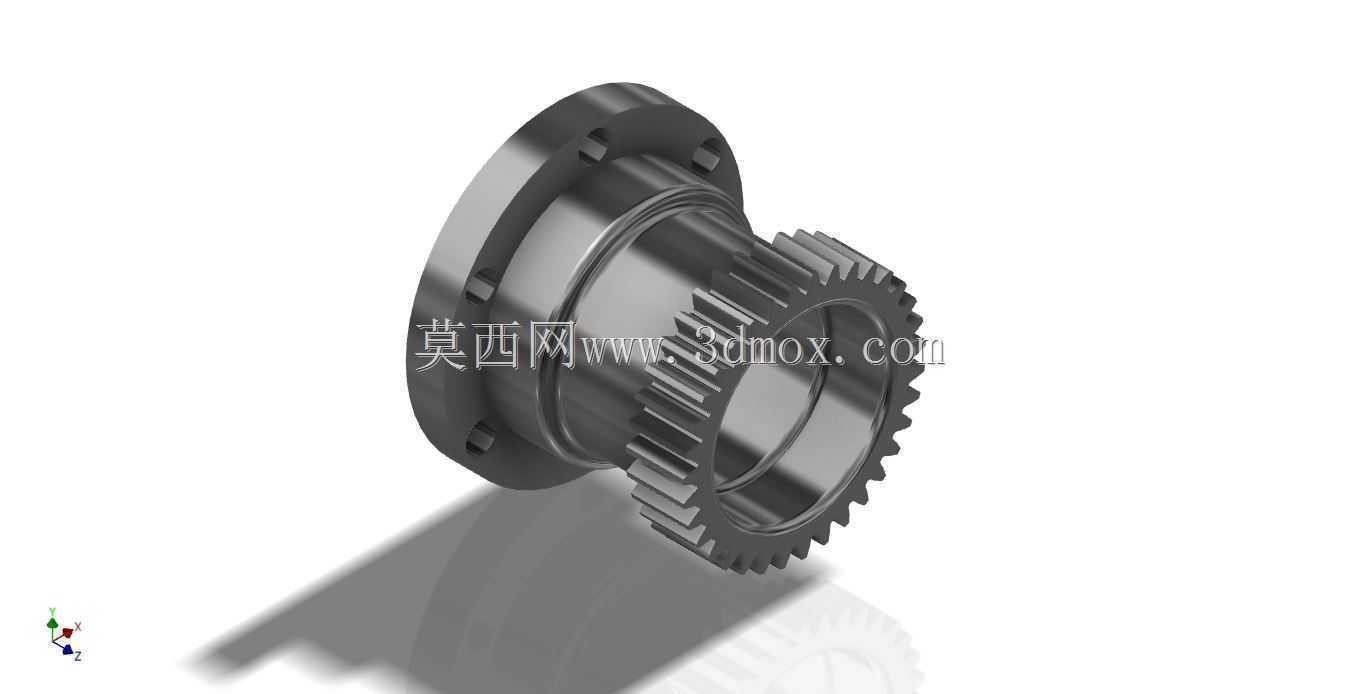

　　该零件为汪克尔旋转发动机配套的固定啮合齿轮，在三角转子旋转动力机构中承担核心相位约束作用，区别于常规往复式内燃机的配气或传动齿轮，其齿形精度、安装同轴度直接决定转子的运行轨迹精度，避免运转过程中出现密封件偏磨、缸体型面刮伤等故障。从结构设计来看，零件采用一体化法兰与齿圈结合的构型，法兰端均匀分布的沉头安装孔用于与发动机端盖定位锁紧，安装时需保证法兰定位止口与端盖轴承孔的同轴度控制在0.02mm以内，避免齿圈啮合出现偏载；齿圈部分采用渐开线短齿设计，相比标准齿形拥有更高的抗弯强度，适配汪克尔发动机高转速、交变冲击载荷的运行工况，齿面粗糙度要求达到Ra0.8，降低啮合过程中的摩擦损耗与运转噪音。在实际应用场景中，

　　该齿轮与转子内部的内齿圈形成固定速比啮合，约束三角转子围绕输出轴偏心段做行星运动，精准控制转子三个工作面与缸体型面围成的三个工作腔的容积变化节奏，完成进气、压缩、做功、排气的完整循环，一旦齿轮啮合间隙超出设计阈值，会直接导致工作腔密封失效，发动机压缩比不足，动力输出大幅衰减。设计过程中需重点匹配齿侧间隙参数，冷态装配间隙控制在0.03-0.05mm区间，兼顾热态膨胀余量与传动精度，避免高温运转下出现齿面卡滞；零件轴向尺寸需严格匹配端盖与转子之间的安装空间，法兰端面与齿圈端面的垂直度公差不低于7级精度，保证装配后齿圈与配对内齿圈的全齿宽啮合，避免局部应力集中导致断齿故障。齿根位置做了R0.5的圆角过渡处理，降低应力集中系数，提升零件在交变载荷下的疲劳寿命，法兰与齿圈衔接的轴颈部位表面做硬化处理，硬度达到HRC45-50，可直接作为轴承配合面使用，减少额外衬套零件的装配环节，压缩发动机轴向整体尺寸。
