轨道牵引电机拆装专用支撑升降装置

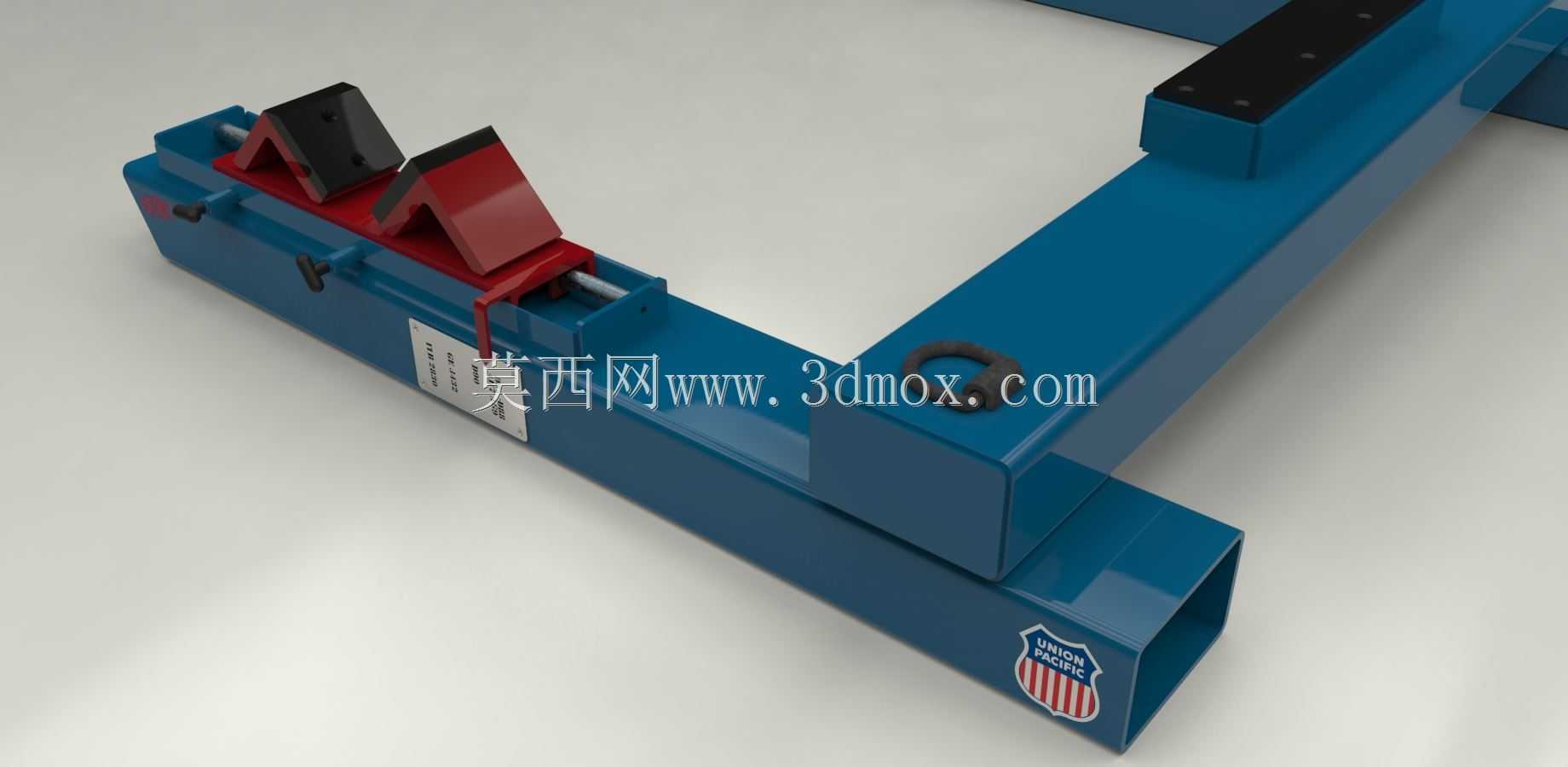

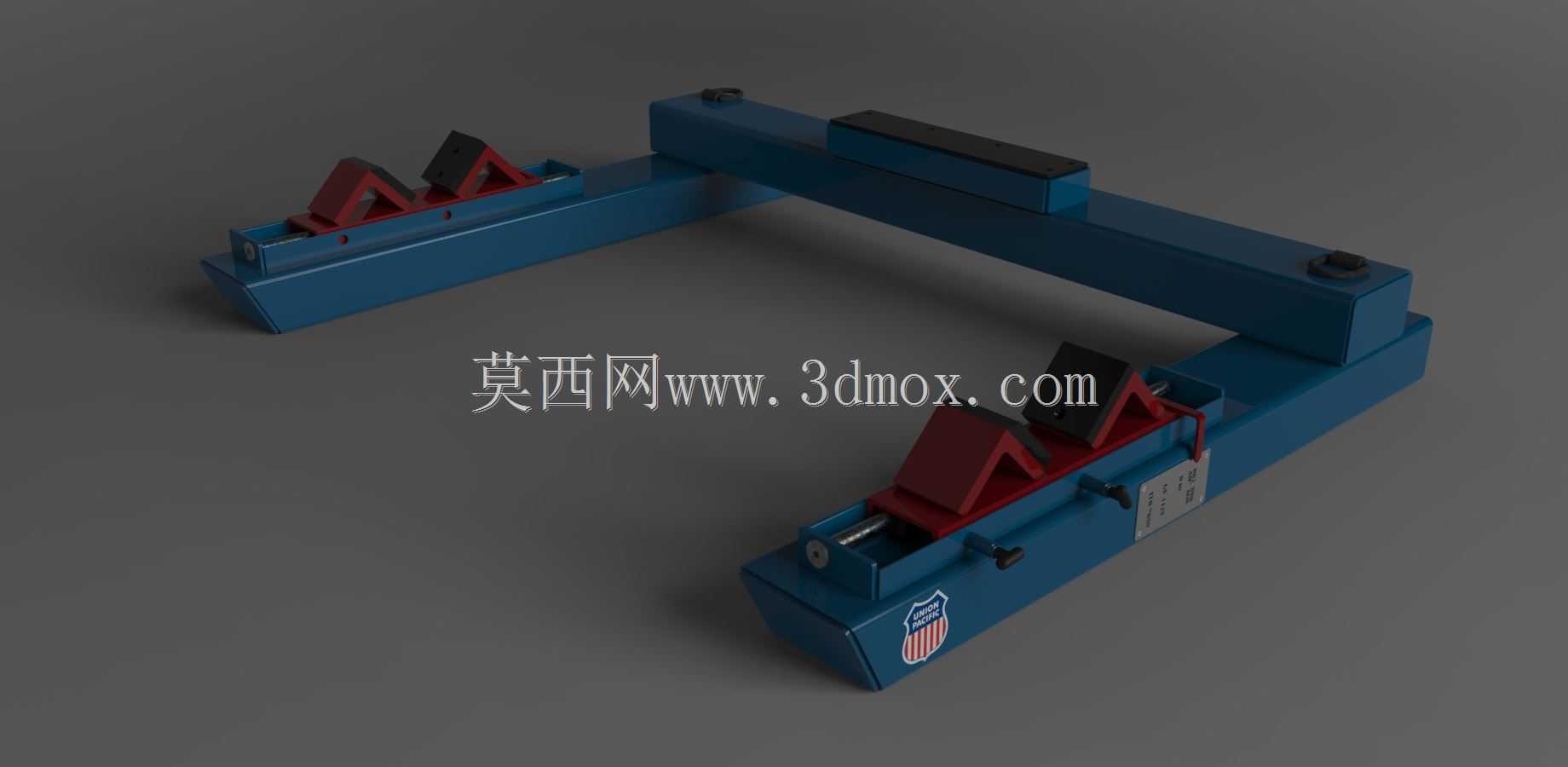

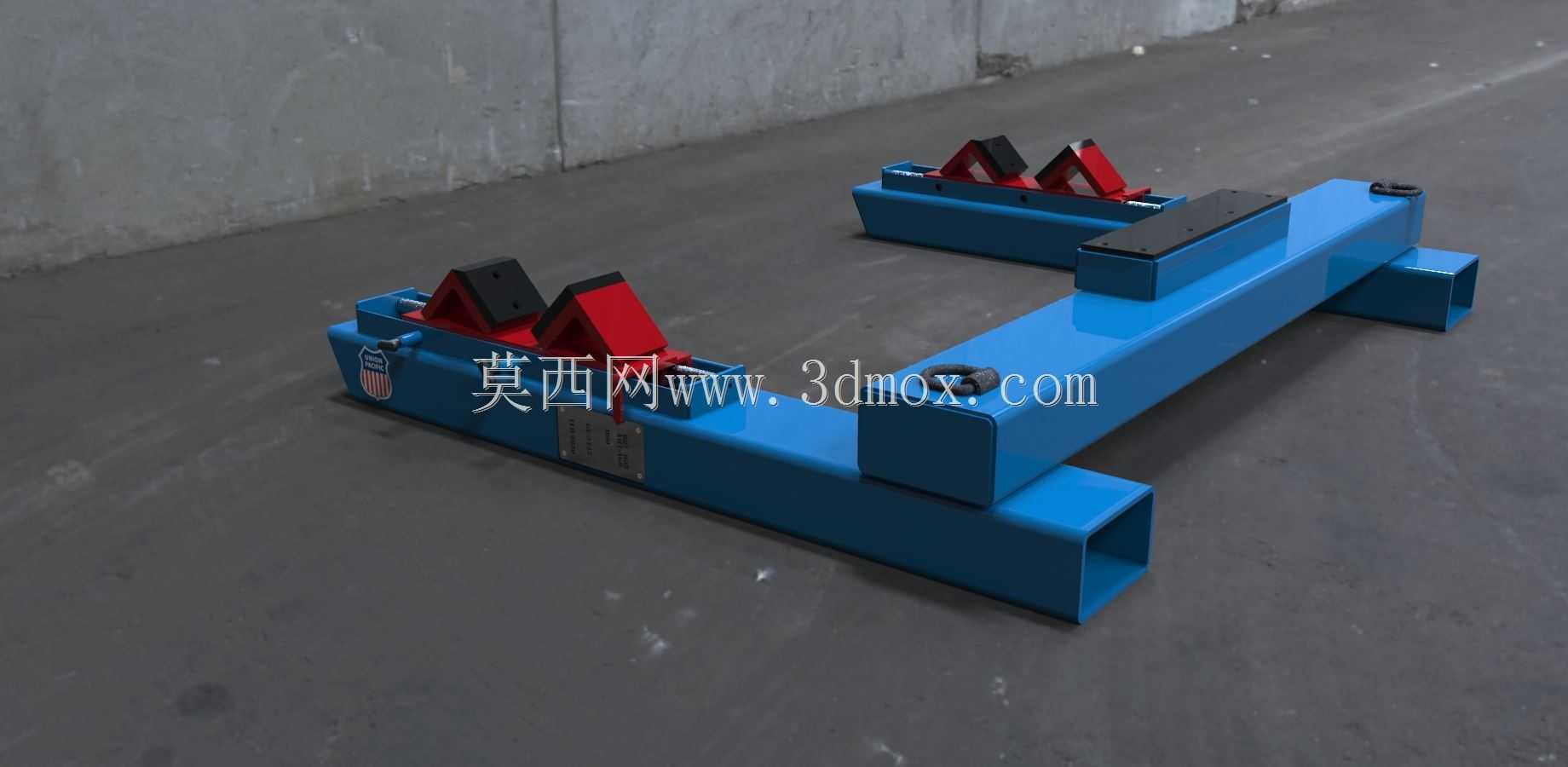

　　在铁路机车车辆段的检修车间内，牵引电机的拆装作业一直是轮对检修流程里的核心环节，这类大重量牵引电机在从转向架上拆卸、回装过程中，需要稳定的承托与精准的高度对位，避免电机输出轴与齿轮箱对接时出现别劲、磕碰密封面的问题，这款专用支撑升降装置就是针对该场景开发的作业工装。从结构设计来看，装置采用双梁跨式布局，两根主承载梁采用矩形空心型钢焊接成型，整体呈开口U型结构，作业时可以直接跨骑在轨道上方，无需额外开挖地面基坑，适配现有检修轨道的安装边界，主支撑脚的高度预留了与轨面、转向架底部的安全间隙，不会与轮对、轴箱等部件发生运动干涉。两端的承托工位设置了V型定位块，红色的耐磨垫块直接与牵引电机的机座支撑面接触，

　　V型结构可以自动适配不同直径的电机机座圆柱面，无需额外调整定位块间距，承托后电机的轴向位置自然对齐齿轮箱输入轴的中心高度，升降调节采用内置的螺旋顶升结构，调节过程中两侧支撑同步升降，不会出现偏载倾斜，单工位额定承载覆盖主流干线机车、货运机车牵引电机的重量范围，作业时无需额外搭配吊车长期持重，仅需在吊装对位后将电机落放在该装置上，即可通过微调升降高度完成螺栓对接、密封件安装等精细作业。设计过程中重点考虑了现场作业的移动需求，主梁端部设置了吊装孔与辅助支撑脚，整体重量控制在车间内轻型叉车、单梁吊的转运能力范围内，日常可以存放在检修工区的工具存放区，作业时快速转运到对应轨道工位，无需固定安装。主承载梁表面做了耐磨防锈涂层处理，

　　V型垫块采用高耐磨尼龙复合材质，既可以避免刮伤电机机座的加工面，也能在长期承压下不出现塑性变形，承托面的角度经过反复校核，确保电机落放后重心完全落在两根主支撑梁的中心线上，即使作业人员在周边进行螺栓拆装、管线插拔作业，装置也不会出现侧翻、滑移的风险。不同于通用型升降台，这款装置的跨距、承托点位置完全匹配轨道牵引电机的检修工位尺寸，不需要在作业时额外加装垫块、调整支撑位置，大幅缩短单台牵引电机的拆装对位时间，也降低了通用工装适配不当带来的电机坠落、轴系磕碰的安全隐患，在实际检修作业中，能够有效减少吊车的占用时长，让轮对检修流水线的工位排布更紧凑，作业人员可以在装置承托电机的状态下完成电机轴承检查、接线端子紧固、风路清理等一系列附属作业，无需反复调整吊装位置。
