600规格多工位回转式工装转盘

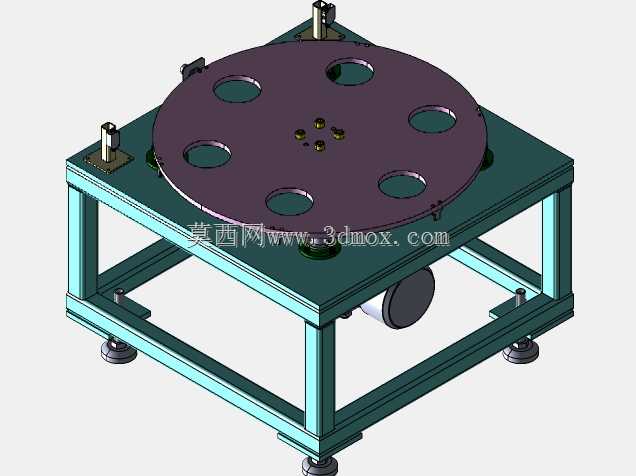

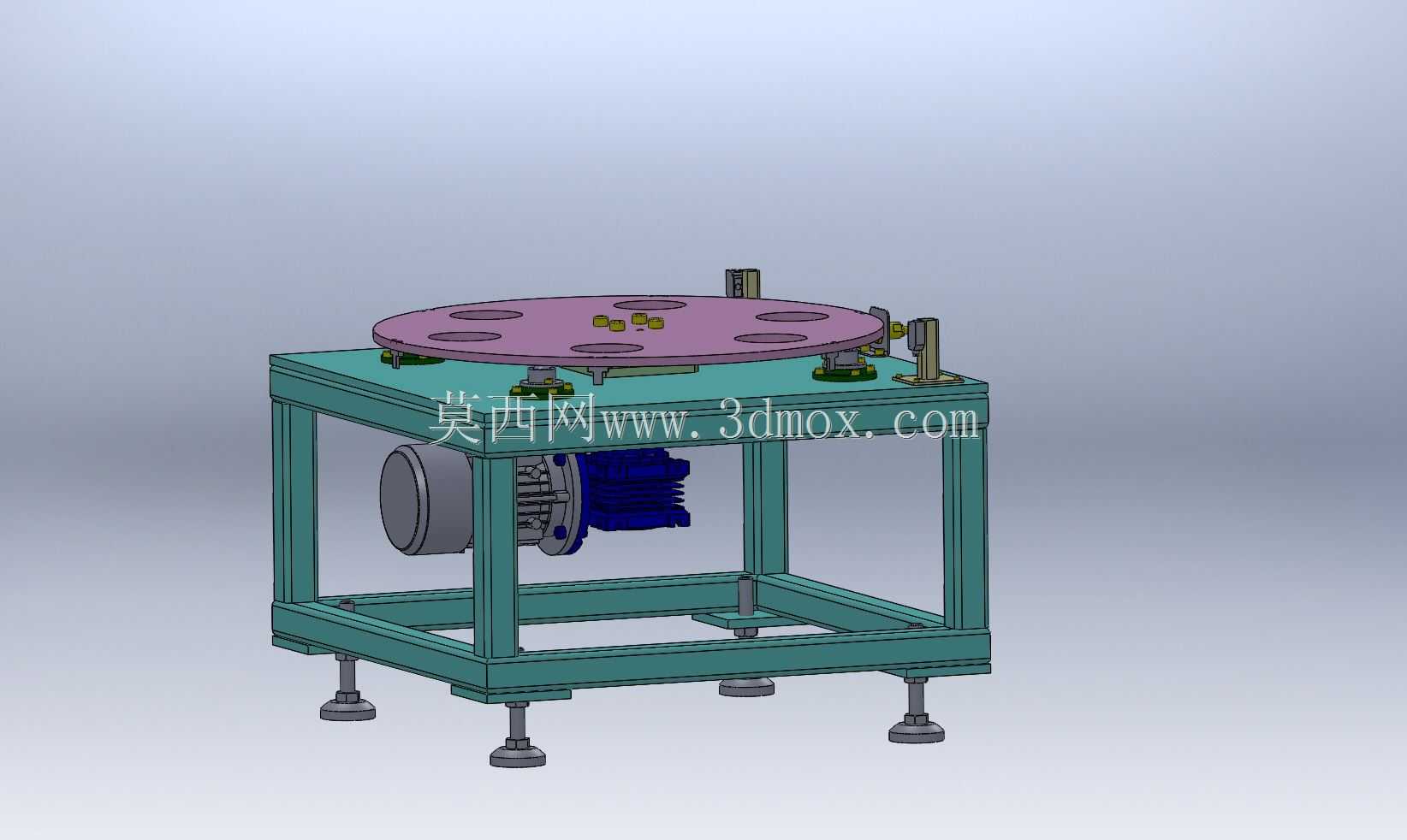

　　这款600毫米见方的回转工装转盘，是面向小工件多工序流转作业设计的工位切换载体，在小型装配线、人工检测工位、小零件压装作业场景中十分常见，能够替代人工逐工位传递工件的操作，缩减作业人员转身取放件的动作幅度，提升单工位作业的连贯性。从结构设计逻辑来看，设备采用方通焊接一体式机架作为承载基础，底部配置四个可调式脚杯支撑，既可以抵消安装地面的不平整误差，也能通过调整脚杯高度让转盘工作面保持水平状态，避免回转过程中工件出现滑移偏移。机架下部预留了充足的安装空间，用于布置驱动单元与减速组件，动力通过减速机构传递至中心回转轴，带动上方的圆形转盘做定角度间歇回转，转盘盘面提前加工了多组均匀分布的安装孔位，可根据不同工件的定位需求，加装仿形定位块、

　　快速夹钳或者小型工装治具，适配不同规格的小型零件装夹需求。转盘边缘配套设置了弹性定位组件，当转盘转动至预设工位时，定位销会自动卡入对应定位孔，锁定转盘位置，避免作业过程中转盘出现窜动，保证工位位置的重复定位精度，满足装配、检测等工序对位置一致性的要求。设计时特意将驱动组件布置在机架下层空间，既能够降低设备整体重心，提升运行稳定性，也能避免动力部件外露带来的安全隐患，机架的方通框架采用标准型材焊接，加工难度低，后期维护时拆卸检修驱动组件也十分方便。600X600毫米的桌面尺寸刚好适配单人作业的操作范围，作业人员无需大幅移动手臂即可触及转盘上所有工位的工件，适合集成到小型自动化单元或者作为独立的人工辅助作业台使用，

　　盘面的多孔位设计预留了足够的改造空间，后续切换生产产品时，只需更换对应的定位治具即可快速适配新的生产需求，无需对设备主体结构做大幅改动。支撑脚杯的调节行程可以满足不同身高作业人员的操作高度需求，也能适配不同高度的配套输送线对接要求，设备整体结构紧凑，没有多余的冗余设计，所有受力部件都经过强度校核，在承受常规工装与工件重量的情况下，长期运行也不会出现机架变形或者回转卡顿的问题。
