机加工教学用V形块夹紧工装结构

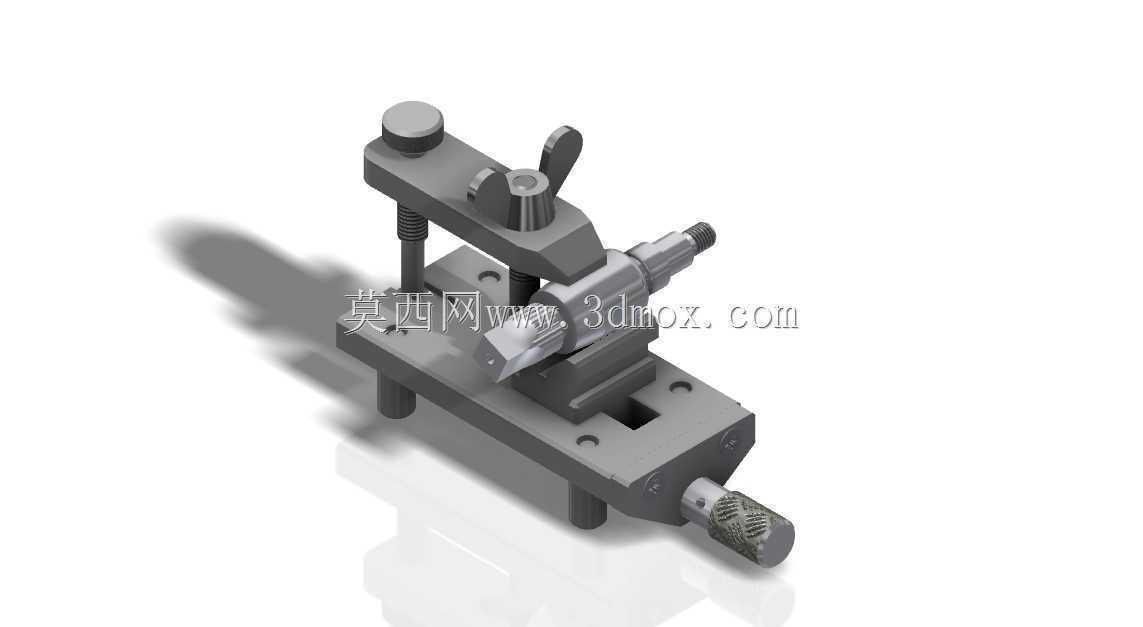

　　这款V形块夹紧工装主要面向职业院校机械装配、机加工实操教学场景设计，同时也可适配小型零件铣削、钻孔工序的临时装夹需求，整体结构完全采用手动机械传动逻辑，无需外接气源、电源即可独立完成装夹动作，非常适合教学场景下让学员直观理解螺旋夹紧、V形定位的核心机械原理。从结构布局来看，工装底部为带安装槽的铸铁基座，基座上预留的T型槽与通孔可直接适配常规铣床、钻床工作台的T型螺栓安装尺寸，安装边界可覆盖工作台面常规装夹区域，无需额外制作过渡连接板即可完成固定。核心定位部分采用90度夹角V形块结构，可适配直径6mm至30mm范围内的轴类、管类零件定位，V形块表面做了淬硬处理，避免多次装夹造成的定位面磨损，保证重复装夹的定位精度。

　　夹紧执行端采用双螺旋副配合结构，顶部的蝶形手柄可快速调整压头的上下行程，前端的滚花旋钮可实现压头的微调进给，针对不同直径的工件可先通过蝶形手柄快速下压至接近工件表面，再转动滚花旋钮施加合适的夹紧力，既保证装夹效率，又能避免夹紧力过大造成薄壁工件变形。压头与工件接触的端面采用圆弧过渡设计，接触位置镶嵌有铜质垫片，防止装夹过程中刮伤工件已加工表面。整套工装的传动部件均做了发黑防锈处理，运动配合面预留了合理的间隙公差，学员在拆装练习时可顺畅完成各部件的拆解与装配，直观理解螺旋传动的间隙配合、定位基准选择、夹紧力方向控制等机械设计核心知识点。在实际教学应用中，这套工装可配合台钻、小型铣床完成轴类零件的键槽铣削、径向钻孔、端面打磨等实操训练，

　　学员可通过调整V形块的位置、改变夹紧力大小，直观观察装夹偏差对零件加工精度的影响，相比纯理论教学更易建立工程实操认知。工装的所有零部件均采用常规机械加工工艺即可制作，无特殊定制的异形结构件，教学过程中也可作为测绘练习的实物载体，让学员完成尺寸测量、三维建模、工程图绘制的全流程训练，完全匹配机械类专业实操教学的核心需求。
