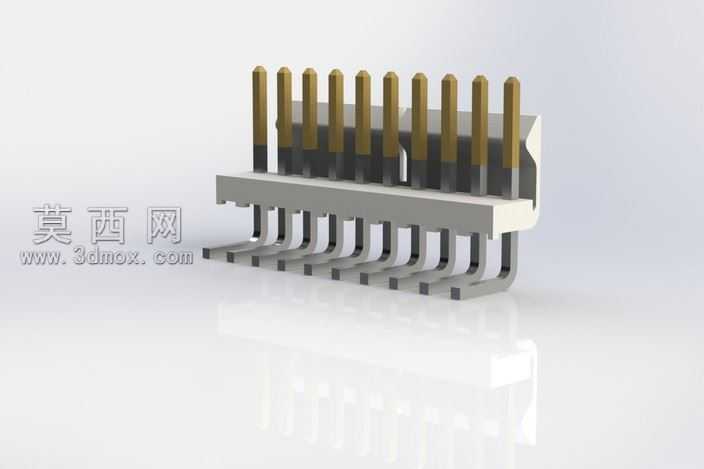

10针Molex直角弯插公头连接器三维设计

本模型为10针Molex直角公头连接器，建模阶段以官方公制尺寸规范为基准，首先确定2.54mm标准针距的核心参数，先绘制绝缘基座的截面轮廓，通过拉伸命令生成尼龙材质的基座主体，基座上精准排布10个插针安装孔位，孔位公差严格匹配插针装配需求，避免出现装配干涉问题。插针部分采用分步建模方式，先绘制直插接触段的圆柱轮廓，再通过扫掠命令生成90度弯折的焊脚段，弯折处做圆角过渡处理还原真实五金冲压折弯的工艺特征，插针的接触段长度、焊脚长度均符合通孔焊点安装的尺寸要求，每根插针与基座安装孔的配合位置做定位凸台结构，还原真实产品的插针防松定位设计。材质渲染阶段，绝缘基座赋予哑光米白色尼龙材质，调整材质粗糙度参数还原工程塑料的哑光质感，插针部分区分两段材质：接触段赋予镀金金属材质，调整金属反射参数模拟镀金层的暖金色金属光泽，焊脚段赋予锡铅焊料适配的暗银色金属质感，还原插针不同部位的镀层差异。场景搭建采用浅灰色渐变背景，添加柔和的环境光与主辅光源，主光源从斜上方打亮插针接触端突出金层质感，辅光源补光弱化焊脚部位的阴影，添加地面反射效果提升模型的真实展示感，渲染输出时调整抗锯齿参数保证插针边缘、基座棱角的清晰度。结构设计上还原了该款连接器的直角安装特性，焊脚呈水平弯折状态适配PCB板通孔焊接安装，插针直段垂直于基座顶面适配母座对插需求，整体结构无多余冗余特征，所有尺寸均符合Molex原厂22-12-2104型号的规格参数，可直接用于PCB布局的元件调用、接插件装配模拟等场景，建模过程中对插针弯折处的应力避让结构、基座的安装定位缺口都做了1:1还原，保证模型结构与实物完全一致。
