自动化升降推进复合运动机构设计

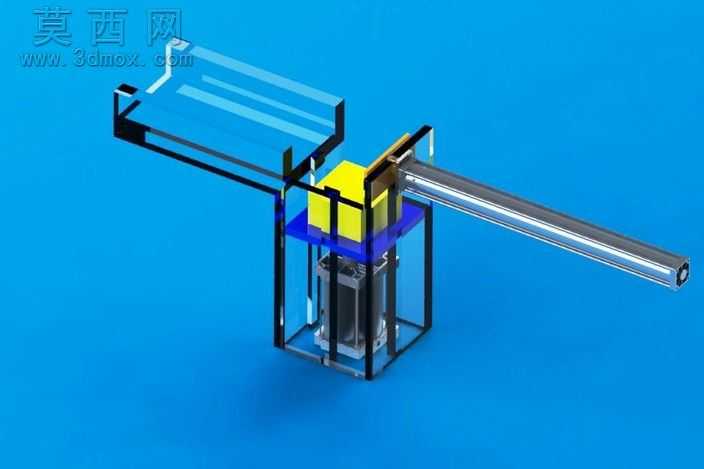

本作品为集成升降与直线推进功能的复合运动机械机构，采用三维参数化建模方式完成整体结构搭建，建模过程中对各零部件的装配约束关系进行了精准定义，确保后续运动仿真能够真实还原机构的实际运行逻辑。模型搭建阶段首先完成底部支撑框架的结构设计，框架采用型材拼接式结构，为内部动力元件、升降导向组件提供稳定的安装基准，动力输出部分选用直线驱动元件作为升降动力源，搭配垂直布置的导向光轴完成升降行程的运动导向，避免升降过程中出现偏载卡顿的问题。升降平台上方设置独立的水平推进模组，推进模组采用线性导轨搭配滑动载台的结构形式，可在升降平台到达指定高度后完成水平方向的直线推送动作，两个运动轴的动作逻辑可通过仿真模块进行时序定义，实现先升后推、边升边推等多种运动模式的模拟验证。材质渲染阶段针对不同零部件的功能属性匹配了对应的材质效果，支撑框架采用哑光黑色金属材质模拟喷塑型材外观，导向轴、推进导轨采用亮面镀铬金属材质体现加工表面的光洁质感，动力元件外壳采用哑光工业灰材质还原真实器件的视觉效果，载台部分的功能块采用明黄色工程塑料材质做视觉区分，整体渲染背景选用高饱和度蓝色突出机构主体结构，各部件的边缘倒角、装配缝隙均做了精细化处理，避免模型出现生硬的棱角穿模问题。设计过程中重点考量了两个运动轴的空间避让关系，确保升降全行程与推进全行程范围内各零部件不会发生运动干涉，导向组件的安装位置经过反复调整，保证运动过程中负载重心始终落在支撑结构的受力范围内，提升机构运行的稳定性。通过运动仿真模块可直观观测机构的完整运动周期，验证各动作节点的位置精度、行程范围是否符合设计预期，为后续的实物加工、装配调试提供可靠的三维数据参考，整个模型的结构紧凑，功能集成度高，可作为自动化上下料、工位转运类设备的核心执行机构参考方案。
