多单元独立驱动辊筒输送设备三维设计

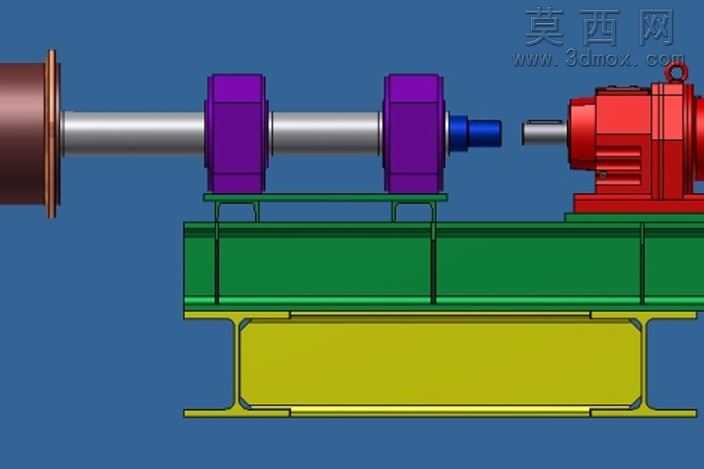

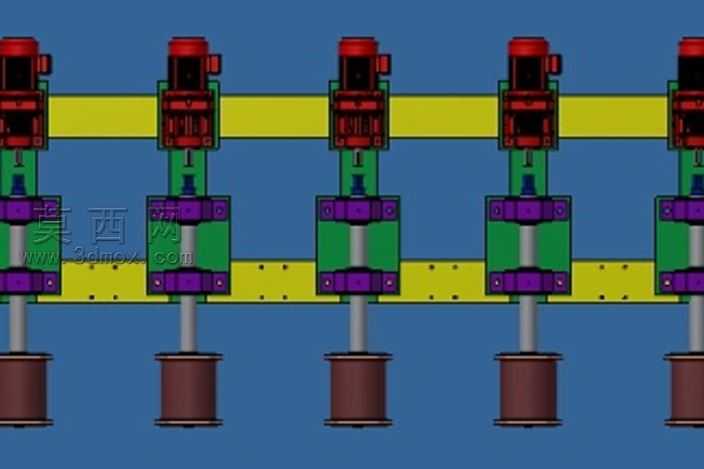

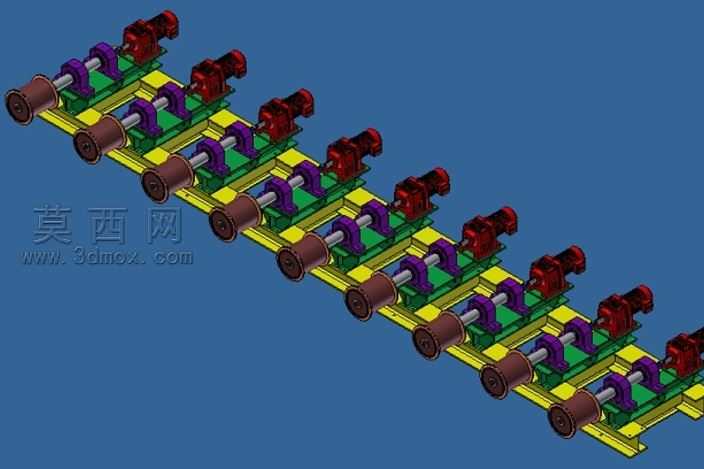

本作品为多单元独立驱动式辊筒输送设备的三维建模设计成果，整体采用模块化排布思路，将多组动力辊筒单元沿输送方向线性串联布置，可实现长距离连续物料输送功能。建模过程中严格遵循机械设计规范，对设备各组成部分进行了精细化的结构还原：每组输送单元均配置独立的驱动电机、传动组件、支撑辊筒与安装基座，辊筒采用深棕色耐磨材质模拟工业常用的包胶辊面，可有效增大与输送物料的摩擦力，避免输送过程中出现打滑偏移问题；单元支撑框架采用亮黄色涂装的型材结构，兼顾结构强度与视觉辨识度，电机安装座与紫色的传动防护座结构完整还原了实际设备的安装定位逻辑，清晰展现了动力从电机输出端传递至辊筒的传动路径。渲染阶段采用工业蓝作为背景底色，通过等轴测视角完整呈现整线设备的排布逻辑，对金属材质的机架、漆面防护件、包胶辊面分别赋予了对应的材质属性，金属部件添加了细微的磨砂质感与环境反射效果，漆面部件还原了工业涂装的哑光质感，包胶辊面则模拟了橡胶材质的细微纹理，让整体渲染效果贴近真实工业设备的视觉表现。设计过程中充分考虑了设备的扩展性与维护性，模块化的单元设计可根据实际输送长度需求灵活增减单元数量，每个单元的驱动部件独立设置，单组单元故障时可单独拆卸维护，不会影响整线其余部分的正常运行；辊筒的安装间距经过合理排布，可适配常规尺寸的箱装、托盘类物料的平稳输送，机架底部预留了安装固定位，可直接对接生产线的其他工位设备。整体建模完整还原了动力辊道输送机的核心结构特征，各部件的装配关系清晰明确，没有出现结构干涉问题，可作为输送设备方案展示、结构教学参考、非标设备改型设计的基础三维参考模型，直观展现多驱动单元辊筒输送线的布局逻辑与结构组成。
