大功率数字电池伺服电机控制器结构设计

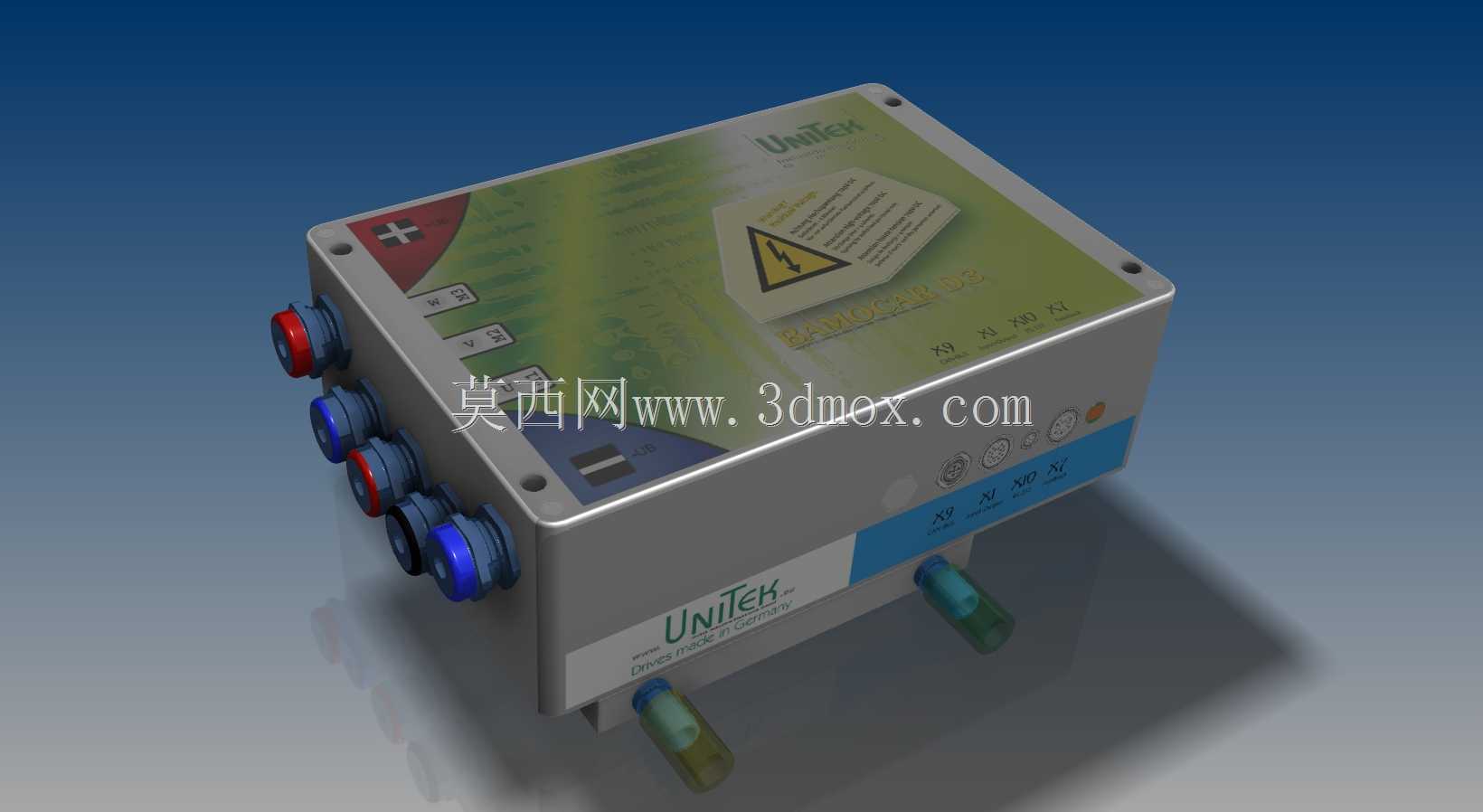

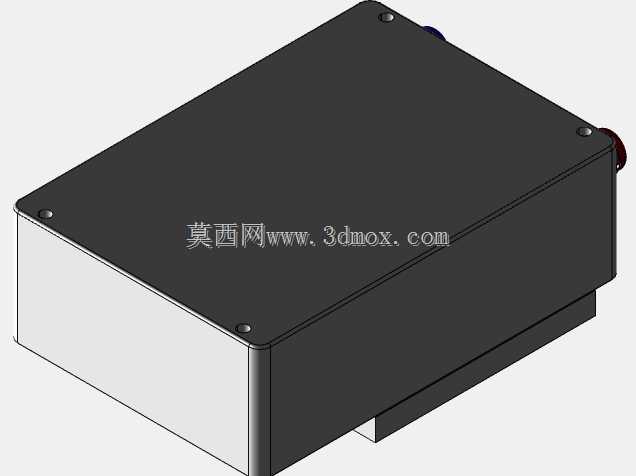

　　这款数字电池-电机控制器主要面向大功率交流异步伺服电机的驱动控制场景，在新能源工业车辆、重型自动化产线伺服轴、大型移动作业装备的动力系统中承担核心驱动管控职能，可适配最高135千瓦级的伺服电机负载，完成动力输出的精准调控与电池侧的能量管理协同。从结构设计层面来看，外壳采用压铸铝合金一体成型的密封腔体，兼顾电磁屏蔽性能与散热需求，腔体边缘预留均匀分布的紧固螺丝位，配合端面密封胶条可满足工业场景下的防尘防泼溅要求，适配车间、户外作业等多类复杂工况。正面面板区域划分了状态指示区、高压警示区与接口标识区，高压接线端采用带绝缘护套的快插航空接头，不同电压等级的接头采用红蓝差异化配色做物理防呆，避免现场接线时出现错接风险，

　　面板上的警示标识采用蚀刻填漆工艺，长期使用不会出现磨损脱落，满足工业设备的长期标识可读性要求。侧面预留的安装支脚采用与腔体一体压铸的结构，支脚上的长条形安装孔可适配一定范围内的安装孔位偏差，降低现场安装的对位难度，安装边界尺寸充分考虑了现有工业设备电控仓的通用预留空间，可直接替换同功率等级的传统驱动控制器，无需对原有安装机架做大规模改造。内部腔体的布局按照强电区、弱电控制区分隔设计，功率模块紧贴腔体侧壁的散热筋安装，可将运行产生的热量直接通过壳体导出，无需额外加装外置散热风扇即可满足额定负载下的散热需求，减少了易损部件数量，提升设备长期运行的可靠性。控制信号接口布置在腔体侧面的弱电区域，与高压动力接口保持足够的安全间距，

　　避免强电干扰对控制信号造成影响，接口引脚定义兼容市面主流伺服驱动的通用接线标准，可降低设备调试阶段的接线改造成本。整体结构设计充分考虑了工业现场的安装、维护、散热、防呆等实际需求，每一处结构细节都对应实际使用场景中的痛点，比如接头的防呆设计可减少现场接线的失误率，一体化散热结构可降低后期维护的频次，通用安装尺寸可提升设备替换的适配性。
