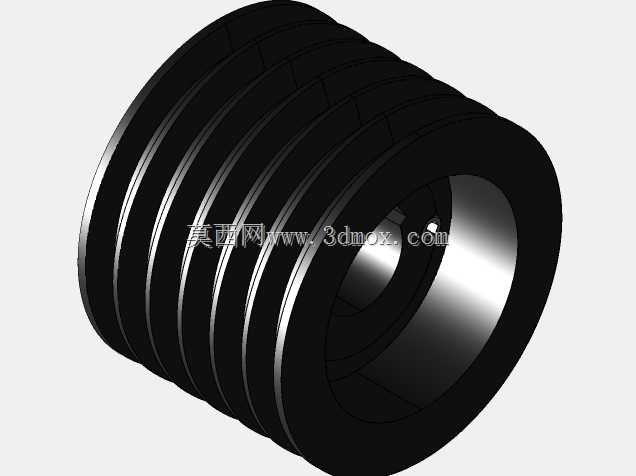

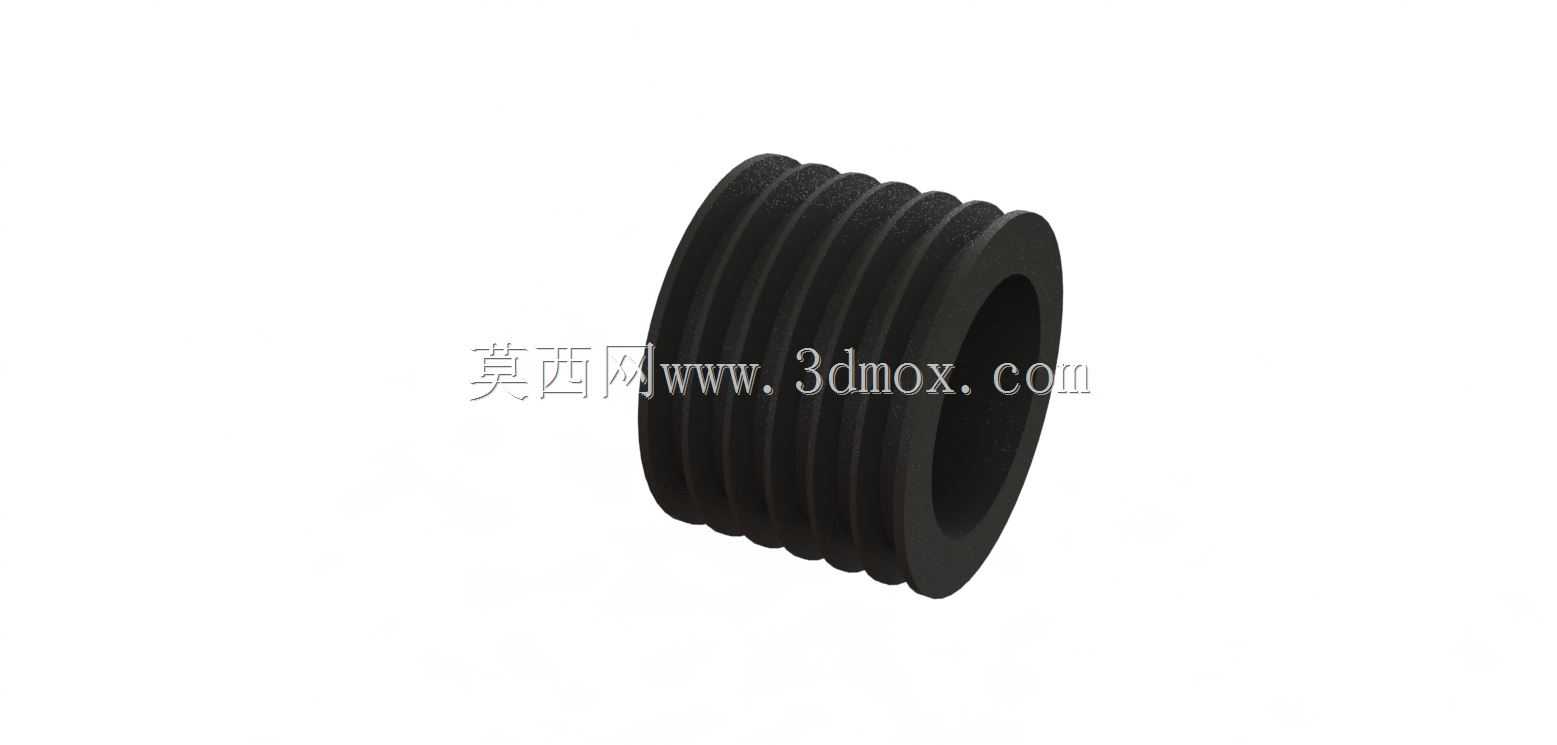

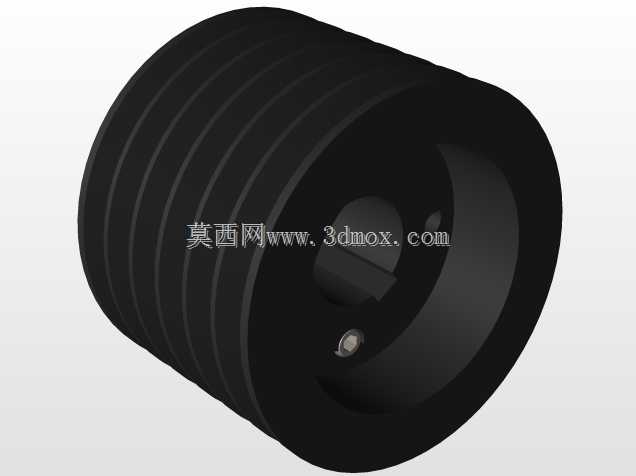

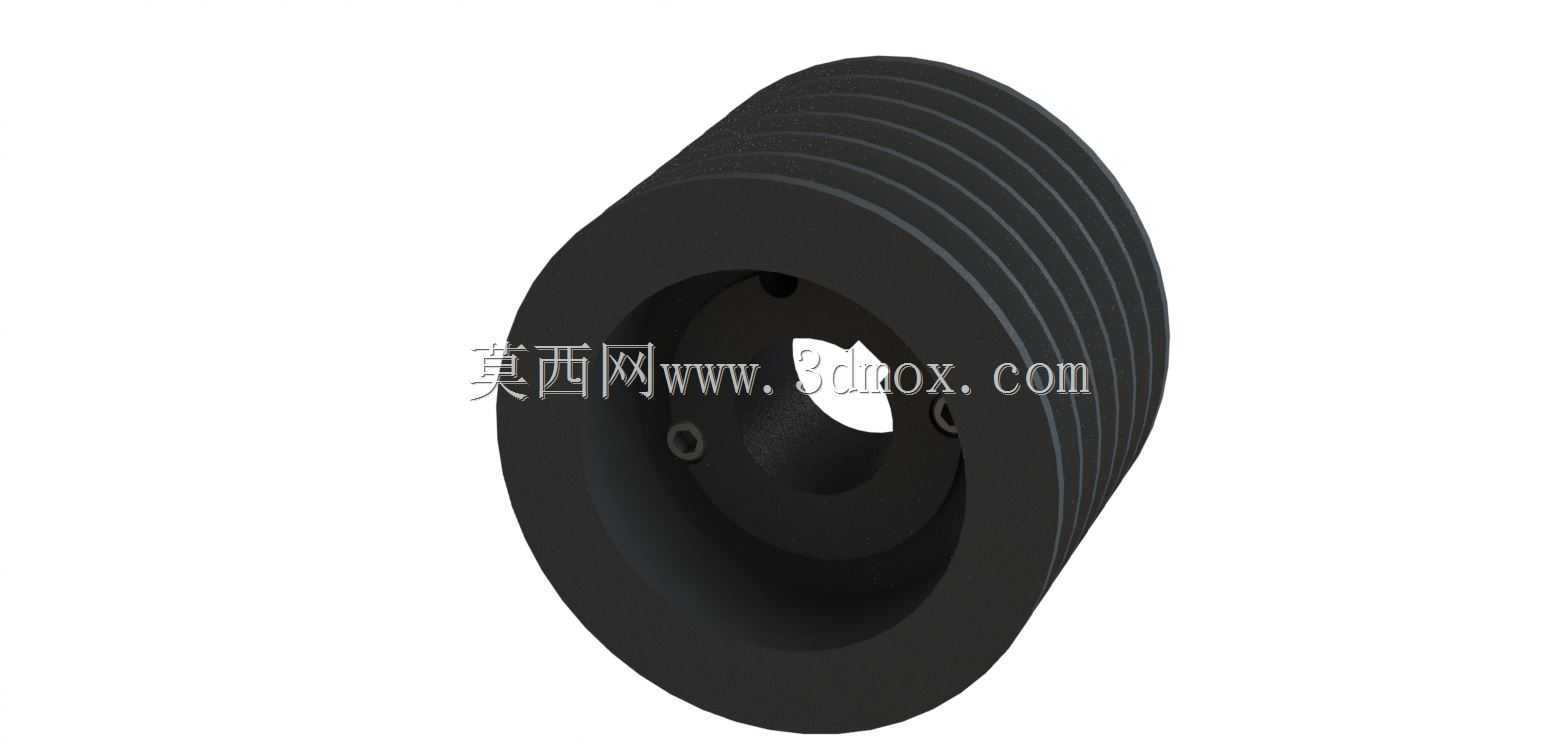

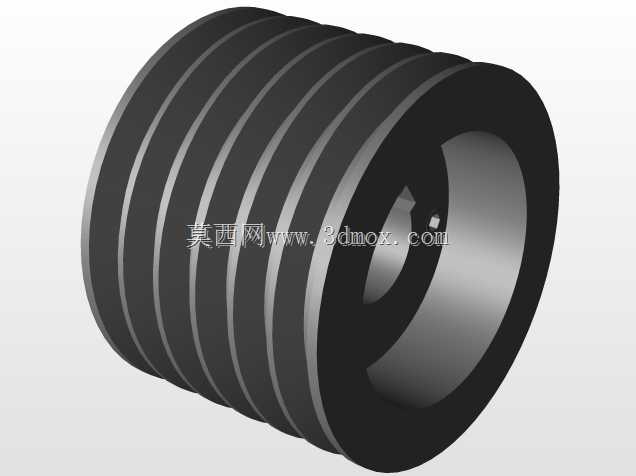

六槽SPA型锥套安装V形皮带轮

　　这款带轮适配SPA型窄V带使用，在常规工业传动场景中，六槽的设计可同时承载多根V带的传动载荷，相比单槽或少槽带轮，能在不改变带轮基准直径的前提下传递更大的扭矩，常见于风机、水泵、小型输送设备的动力传输端，也可配套在机床辅机、粮食加工设备的传动系统中，适配转速区间覆盖常规工业电机的1450转、2800转常用工况，传动过程中可通过多根V带的载荷均布特性，降低单根皮带的负载应力，延长皮带的更换周期。设计上采用锥套锁紧的安装结构，锥套规格为2012，内孔直径38mm，这种锥套安装形式相比传统直孔键连接的带轮，拆装便捷性大幅提升，不需要额外的拉马工具即可完成带轮的拆卸更换，同时锥套的对中精度更高，能有效降低带轮高速运转时的径向跳动量，

　　减少V带的偏磨问题。带轮的轮槽加工精度直接影响传动效率，这款带轮的轮槽角度、槽深、槽间距均严格匹配SPA窄V带的截面尺寸，能保证V带与轮槽的有效接触面积，避免打滑、丢转的问题，轮缘部分做了合理的倒角处理，防止皮带安装时被锐边割伤。从安装边界来看，带轮的外径适配SPA125的基准直径规格，轴向宽度由六个轮槽的排布间距决定，安装时需要预留足够的轴向张紧调节空间，同时要保证带轮端面与电机轴、从动轴的垂直度误差控制在允许范围内，避免皮带运行时出现跑偏、掉带的问题。在三维建模过程中，轮槽的曲面造型需要严格遵循带轮的型线标准，锥套的锁紧螺钉孔位置要与2012锥套的标准孔位对应，内孔的公差、键槽尺寸都要符合锥套的配合要求，

　　保证装配时的干涉检查完全通过，实际生产中这类带轮多采用铸铁材质加工，做发黑或磷化处理提升防锈能力，建模时也预留了后续加工的工艺余量参考，方便结构工程师直接调用到整机装配模型中，完成传动系统的布局校验、皮带长度计算、张紧行程校核等设计工作。
