Eckold品牌R-DF冲头下部刀架结构

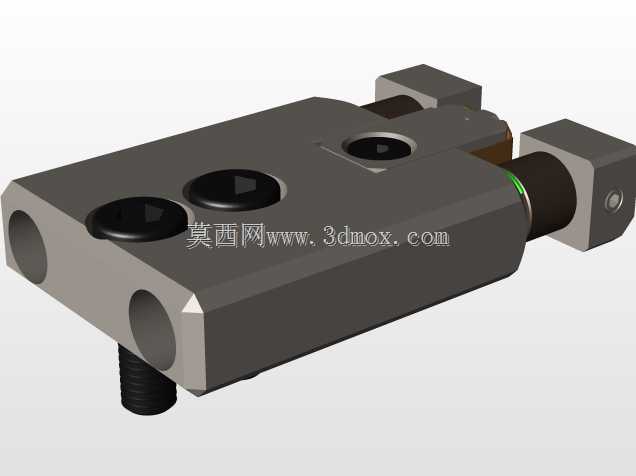

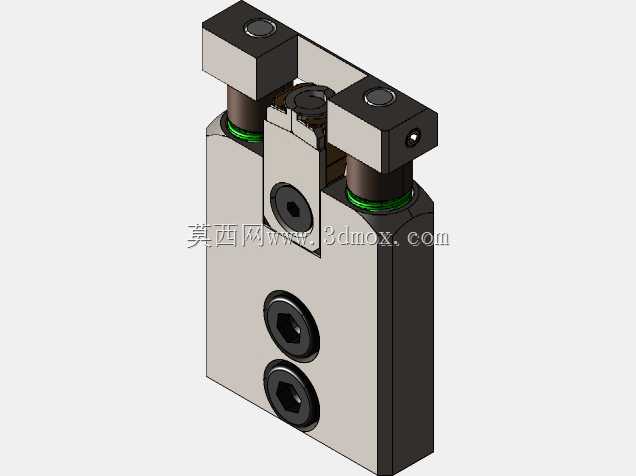

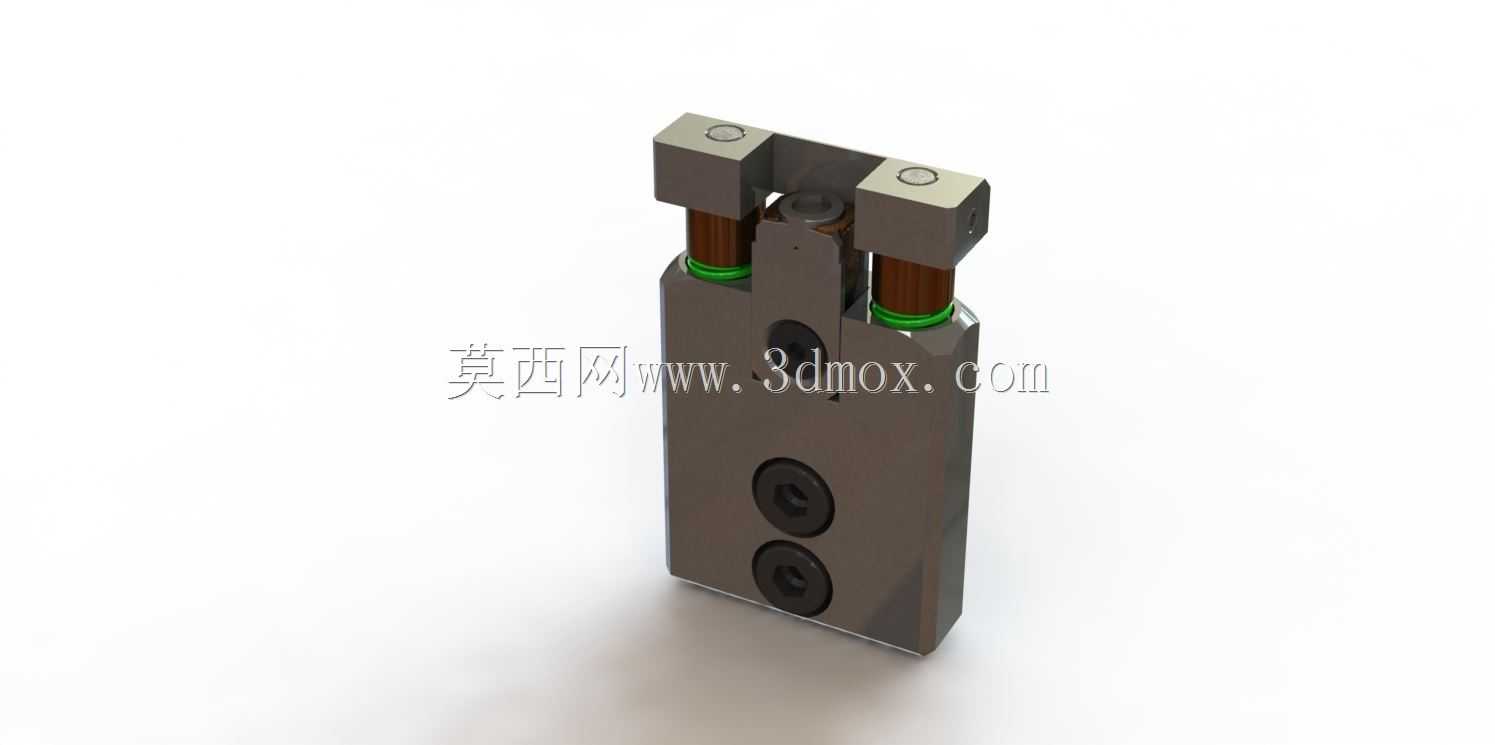

　　这款下部刀架结构主要适配Eckold系列R-DF冲头，在钣金冲压、型材铆接成型工位中承担冲头夹持、行程导向与锁紧定位的核心作用，常见于汽车白车身覆盖件翻边铆接、金属型材无铆钉连接的加工场景，是成型工位上直接与冲头配合传递压装力的关键承载构件。从结构设计逻辑来看，该刀架采用分体式基座搭配双导柱的布局，主体基座为整块合金结构钢铣削成型，底部设置两个内六角锁紧螺钉孔，用于将整个刀架固定在压力机滑块或者成型设备的动模安装板上，安装时需保证基座底面与安装面的平面度公差不超过0.02mm，避免压装过程中出现偏载导致冲头崩损。上部两个对称布置的导柱配套有弹性缓冲环，冲头下行作业时导柱可沿设备定模侧的导套滑动，抵消压装瞬间的横向剪切力，

　　保证冲头与下模型腔的同轴度控制在0.015mm以内，有效提升成型面的加工一致性。刀架中部的夹持槽采用开口式弹性锁紧结构，装入冲头柄部后通过侧部的紧定螺钉完成锁固，更换不同规格冲头时无需拆卸整个刀架，仅需松开侧部螺钉即可完成冲头换装，能大幅缩短工位换型的调试时间。从安装边界来看，该刀架整体为矩形块状结构，宽度方向尺寸适配主流10-25吨小型压力机的滑块安装槽，导柱伸出长度匹配常规15-30mm的冲压有效行程，缓冲环采用耐油聚氨酯材质，可在连续冲压工况下吸收冲头接触工件瞬间的冲击载荷，减少刀架与设备连接部位的疲劳损耗。在实际生产应用中，这类下部刀架通常需要配合对应的上部锁紧组件共同使用，安装调试时需先将基座固定到位，

　　再逐一调整导柱与导套的配合间隙，保证滑动过程无卡滞，冲头锁紧后需手动试压验证无偏摆，才可启动设备进行连续作业。结构设计上没有多余的冗余特征，所有受力部位均做了圆角过渡处理，避免应力集中导致的构件开裂，表面经过发黑处理提升防锈耐磨性能，适配车间多油污、多金属碎屑的加工环境，日常维护仅需定期在导柱表面涂抹锂基润滑脂，清理夹持槽内的金属碎屑即可保证长期稳定运行。
