拉达2121车型配套洗涤泵结构设计

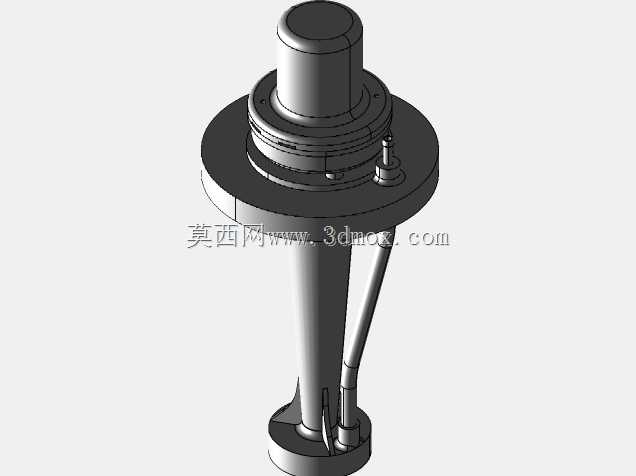

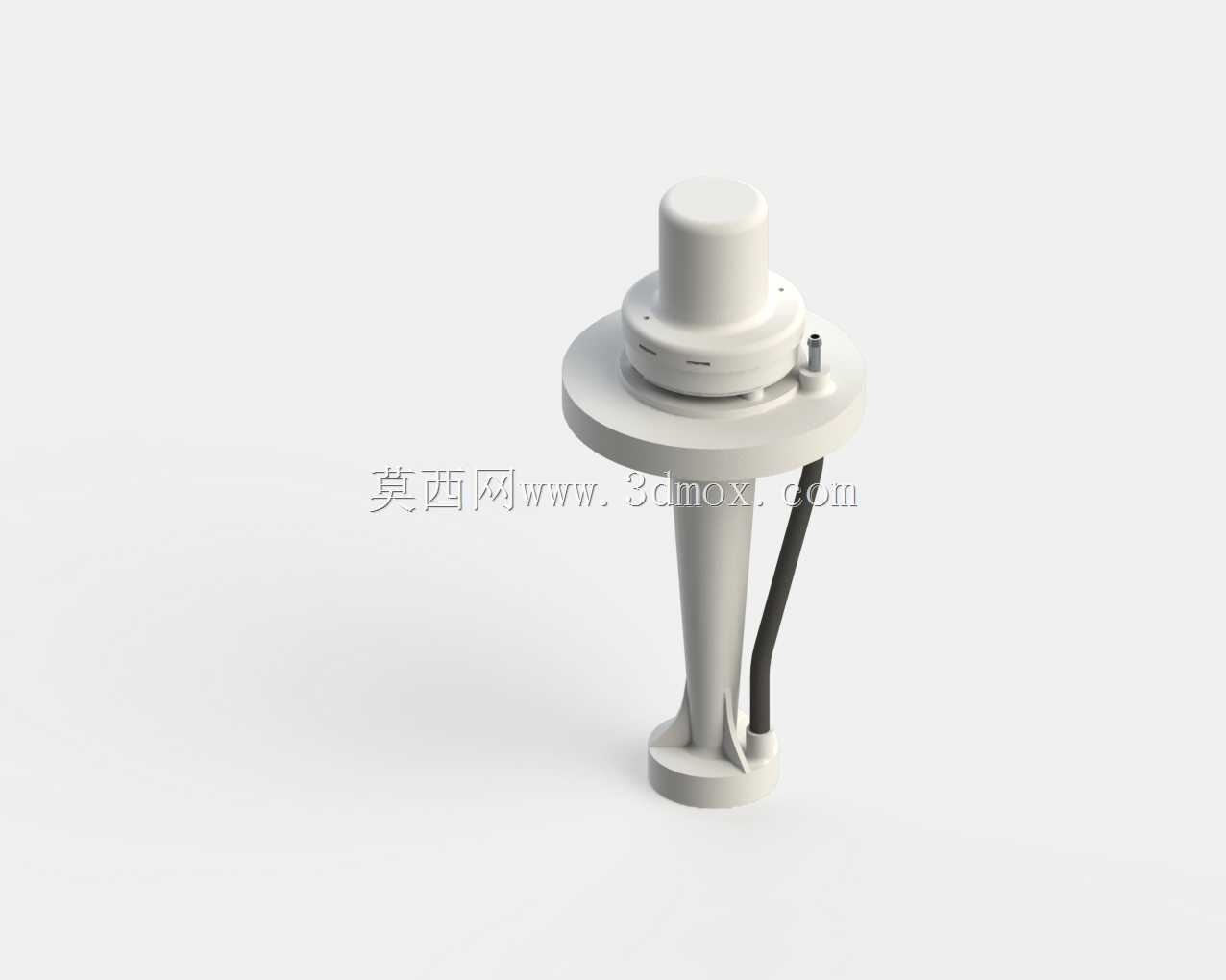

　　这款洗涤泵主要适配拉达2121车型的风窗清洁系统，也可拓展至同类紧凑型车辆的清洁液输送场景，核心作用是将储液罐内的玻璃清洁液加压输送至风窗喷嘴，配合雨刮完成风窗表面灰尘、泥渍、虫胶等污物的冲刷清理，保障驾驶视野清晰。从结构设计来看，整体采用立式同轴布局，上部为驱动与密封集成段，中部为法兰安装基座，下部为泵体流道与进液端，侧置的出液管路采用斜向引出设计，可直接对接车辆原有管路走向，减少装配时的管路弯折应力。设计阶段针对3D打印验证场景做了结构优化，将原钻头式进液端的锐角结构做了圆角过渡，避免打印过程中出现支撑残留、层间开裂的问题，同时对需要铜管嵌装的孔位做了公差预留，嵌装孔的深度与直径按照常用紫铜管的外径公差带做了0.

　　1mm的间隙设计，装配时仅需将裁切好的铜管压入孔位即可完成密封衔接，无需额外粘接工序。安装边界方面，中部法兰盘的直径适配拉达2121车型储液罐的原有安装位，法兰下方的泵体插入段长度与储液罐的安装沉孔深度匹配，可直接卡入原有安装卡位，上部驱动段的外径与原车供电接插件的固定尺寸兼容，替换时无需改动原车安装结构。功能特性上，泵体内部的叶轮腔采用收敛式流道设计，可在低功率驱动下实现稳定的清洁液输出，出液端的斜向结构可减少流道拐点的液阻，避免低温环境下清洁液残留结冰导致的泵体冻裂问题，侧置的出液管角度经过实车匹配，对接管路后不会与周边的线束、覆盖件产生运动干涉。建模过程中对所有配合面做了拔模处理，既满足注塑量产的脱模要求，也适配3D打印的逐层成型特性，零件拆分时将密封段、叶轮段、基座段做了独立结构设计，便于后期维护时单独更换易损部件，无需整体替换泵体。
