带径向叶轮水平端吸蜗壳泵成套结构

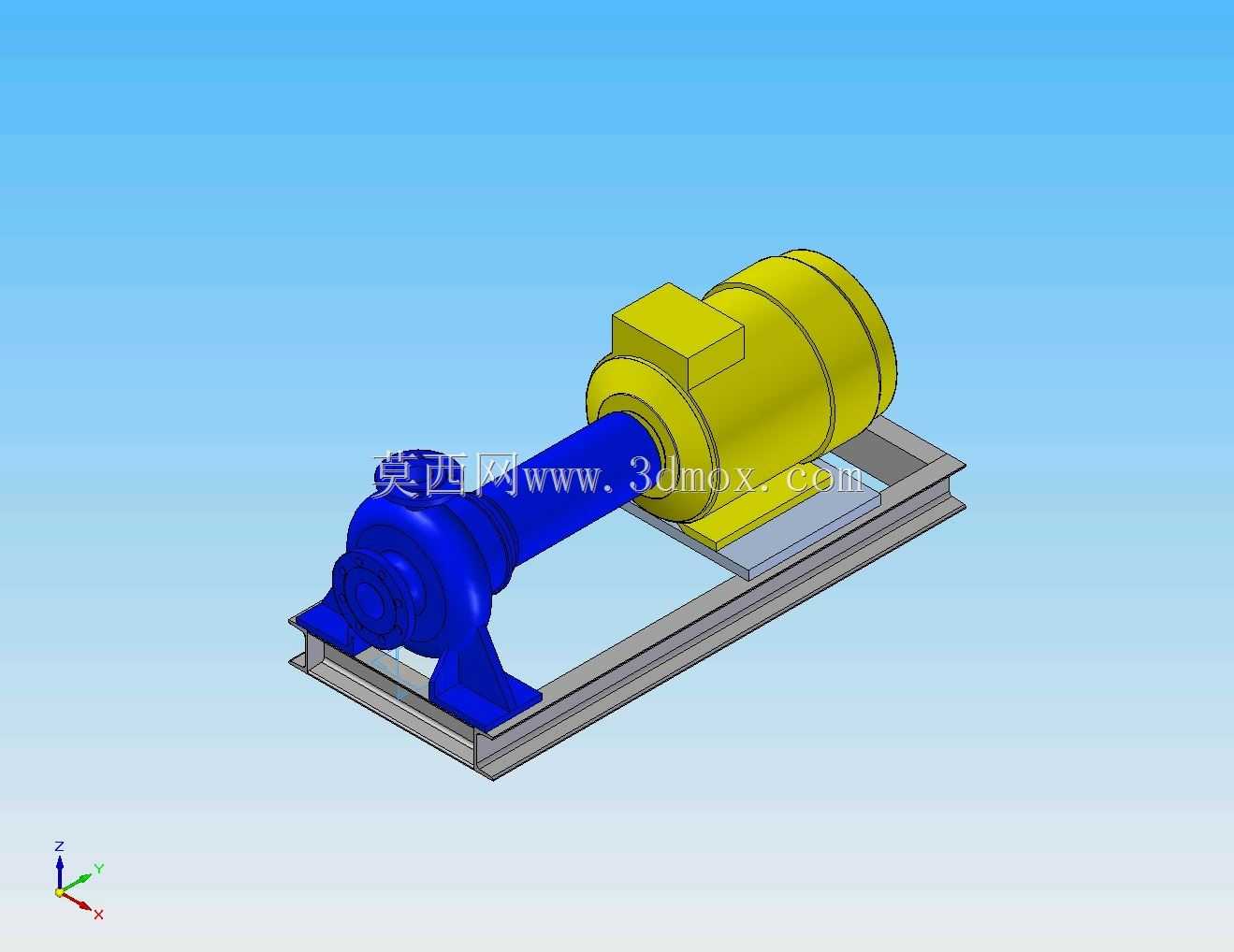

　　在工业流体输送场景中，这类带径向叶片叶轮的水平端吸蜗壳泵，常被用于中小流量工况下的清水、低腐蚀性介质输送，常见于循环水系统、生产工艺供液、中小型给排水管网等场景，适配常规工业厂房、配套设备的流体增压需求。整套泵组采用泵头与驱动电机分体布置的结构，通过共用钢质焊接框架完成集成安装，框架采用型钢拼焊成型，预留的地脚安装孔可直接通过膨胀螺栓固定于混凝土基础，也可搭配减震垫使用降低运行振动传递。泵头部分采用经典蜗壳式流道设计，径向叶片叶轮在高速旋转时可通过离心作用将介质从轴向入口吸入，经蜗壳流道收集增压后从径向出口排出，8巴工况下额定输送流量可达每小时70立方米，匹配的22千瓦2900转每分钟异步驱动电机，

　　可满足常规工业电网下的直接启动或软启动需求。泵与电机之间采用隔套式联轴器连接，这类联轴器可在不拆解泵头和电机主体的情况下完成易损密封件的更换维护，同时能补偿两轴之间少量的径向、角向安装偏差，降低现场安装的对中精度要求，减少设备运行过程中因轴系不对中产生的振动和轴承磨损。整套结构的安装边界需要预留联轴器侧的操作空间，方便后期维护时拆卸隔套，同时泵体入口端需要预留足够的直管段长度，避免入口流态紊乱影响泵的运行效率和汽蚀性能。设计过程中需要重点校核框架的刚度，避免电机和泵的重量导致框架变形影响轴系对中精度，同时蜗壳流道的型线需要顺滑过渡，减少介质在流道内的水力损失，提升泵组整体运行效率。叶轮的径向叶片结构加工难度较低，适合常规铸造工艺生产，同时在输送含少量微小固体颗粒的介质时，相比扭曲叶片有更好的抗堵塞性能，适配更多复杂工业工况的使用需求。
