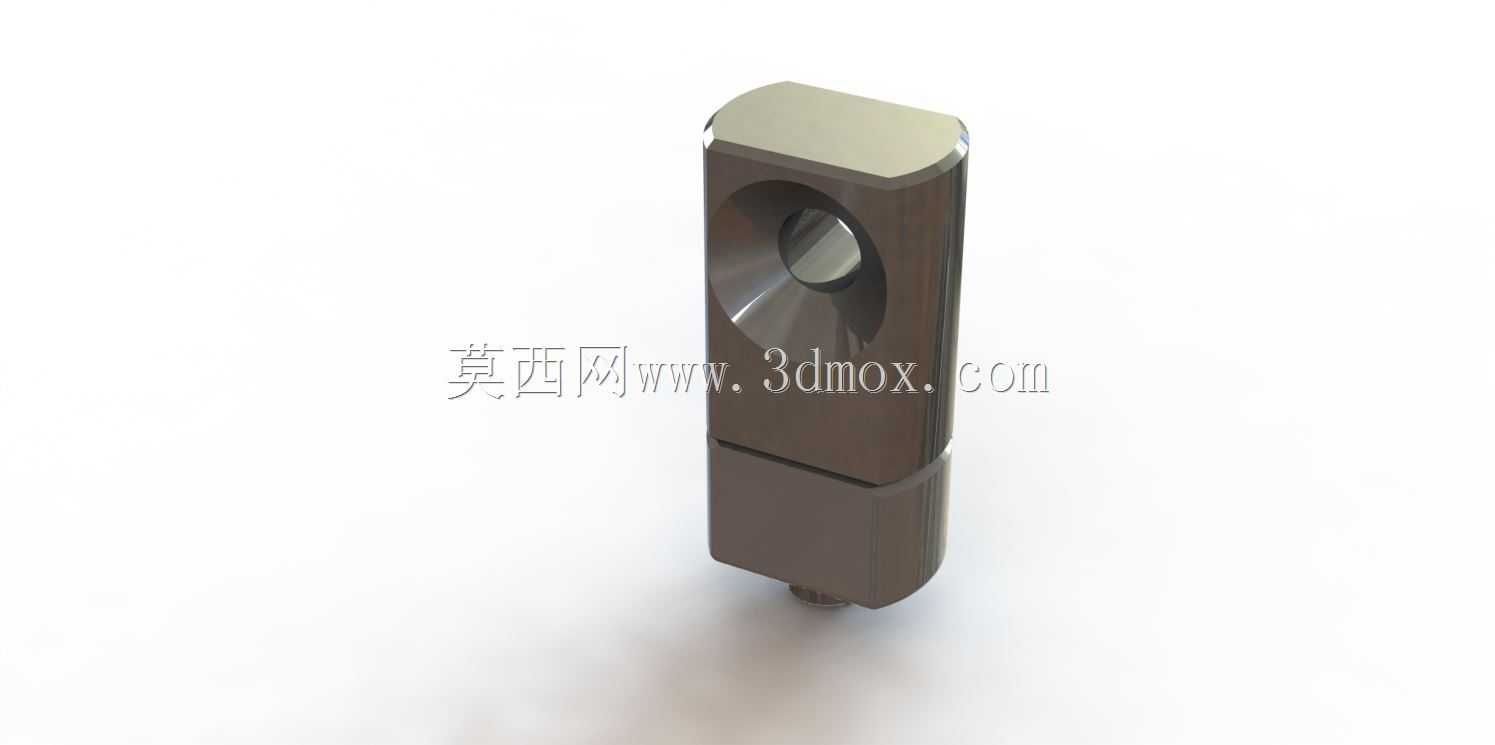

Eckold品牌R-DF型冲头锁紧工装结构

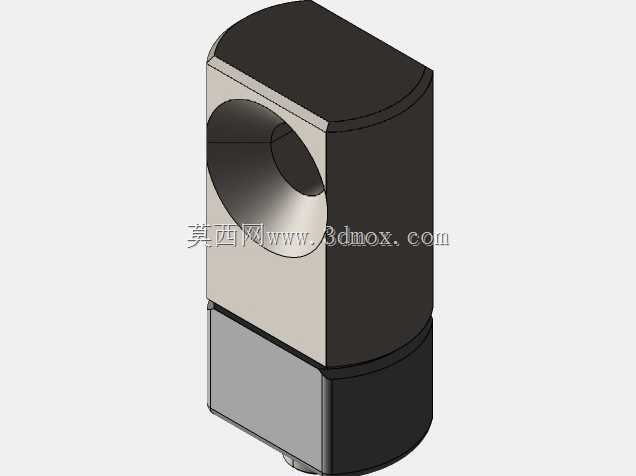

　　这款锁紧工具是配套Eckold品牌MZD35/6型本机锁紧机使用的冲头锁紧组件，在钣金铆接、无铆钉连接加工场景中承担冲头的定位与锁固作用，是冲压连接工位上保障冲头运行精度的核心配套零件。从结构设计来看，整体采用长条形柱式主体布局，上部做了切平倒角处理，既避免安装时与周边机架结构发生干涉，也能在拆装时提供可靠的施力面，方便操作人员使用扳手完成锁紧与拆卸作业。主体中段开设的带沉台通孔，是锁紧定位的核心配合面，孔位的同轴度公差直接决定冲头安装后的径向跳动量，设计时将孔位与下部冲头安装段的同轴度控制在0.02mm以内，能够有效避免冲头工作时出现偏载，延长冲头的使用寿命。下部的缩径柱段是冲头的安装配合位，柱段末端设置的小直径凸台用于和冲头尾部的定位槽卡合，防止冲头在高频冲压作业中出现周向转动，保障冲压连接点的成型一致性。

　　从安装边界来看，该锁紧件的整体外形尺寸适配MZD35/6型锁紧机的安装槽位，上部的宽度尺寸与设备安装槽的导向间隙控制在0.05mm以内，既保证拆装时的顺畅性，也能避免锁紧件在设备运行中出现窜动。零件的材质选用合金结构钢，整体经过淬火加低温回火热处理，表面硬度达到HRC45-50，能够承受冲压作业时的交变冲击载荷，避免长期使用后出现配合面变形、锁紧失效的问题。在实际生产线应用中，这类锁紧件属于易损工装配件，当锁紧配合面出现磨损、冲头定位精度下降时就需要及时更换，否则会导致板材连接点强度不足、成型外观缺陷等问题。建模过程中对所有配合面的圆角、倒角都做了还原，上部的圆弧过渡设计能够有效降低应力集中系数，避免零件在承受冲击载荷时从棱角位置出现开裂。零件表面做了发黑处理，能够提升工装的防锈能力，适应车间多油污、多粉尘的作业环境，日常维护时仅需定期清理配合面的金属碎屑，涂抹少量润滑脂即可保证锁紧动作的顺畅性。
