牧田DRT50修边器配套安装衬垫结构

　　这款衬垫是为手持电动修边设备配套设计的安装定位部件，日常在铝构件焊接加工、小型五金件修磨作业场景中使用频率极高。很多现场做铝焊加工的师傅都遇到过，手持修边器处理平面焊缝时，设备底座容易在工件表面打滑，走刀轨迹歪扭，不仅修磨出来的焊道平整度差，稍不注意还会刮伤母材非加工面，这款衬垫就是针对这个实际痛点设计的配套辅件。

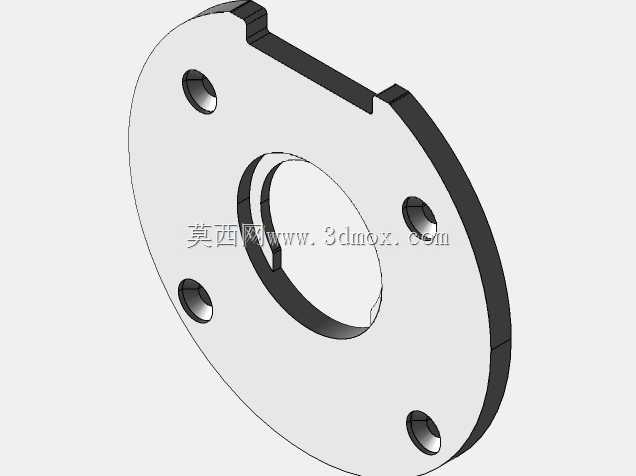

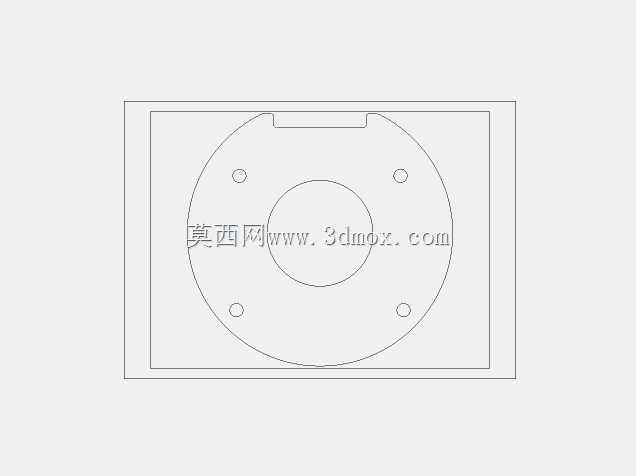

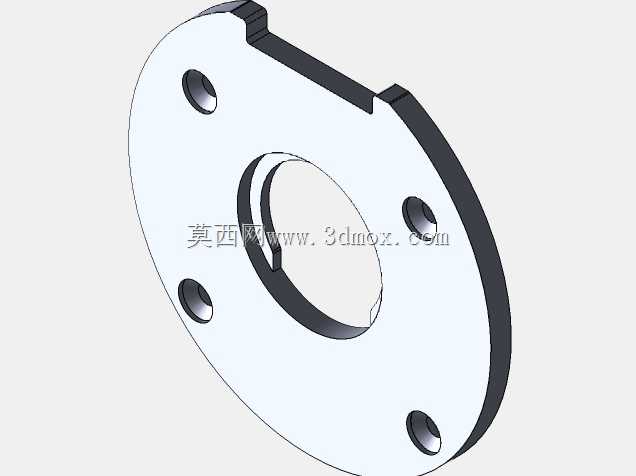

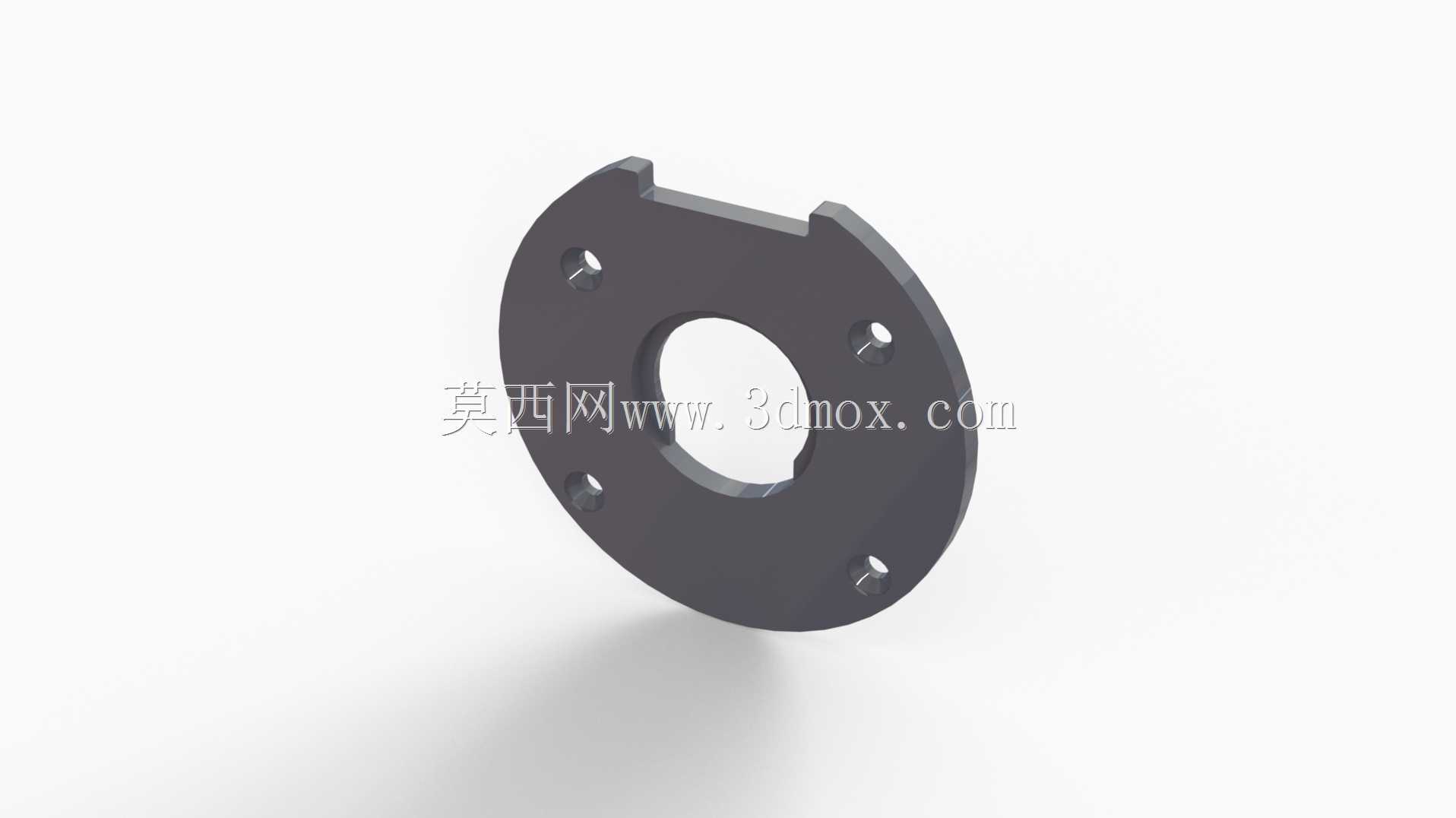

　　从结构上看，整体采用带单侧缺口的圆盘式构型，中心预留的大尺寸通孔是为修边器的刀头工作行程留出避让空间，避免衬垫干涉刀具的切削路径。盘面上均匀分布的四个沉头安装孔，位置完全匹配牧田DRT50修边器底座的原有安装螺孔，不需要对设备本体做任何打孔、打磨改装，直接用对应规格的沉头螺丝就能把衬垫牢牢固定在设备底座上，沉孔设计可以让螺丝头部完全埋入衬垫盘面，不会突出表面刮擦工件，也避免螺丝在作业过程中被工件剐蹭松动。

　　设计时特意把衬垫和工件接触的盘面做了平面度管控，安装后盘面和修边器刀头的垂直度公差控制在0.05mm以内，作业时整个盘面完全贴靠在工件待加工表面，相当于给修边器加了一个稳定的平面支撑，操作人员只需要沿着焊道走向匀速推进设备，刀头的切削深度就会被衬垫的厚度严格限定，不会出现吃刀过深啃伤母材，或者吃刀过浅修不干净焊道的问题。

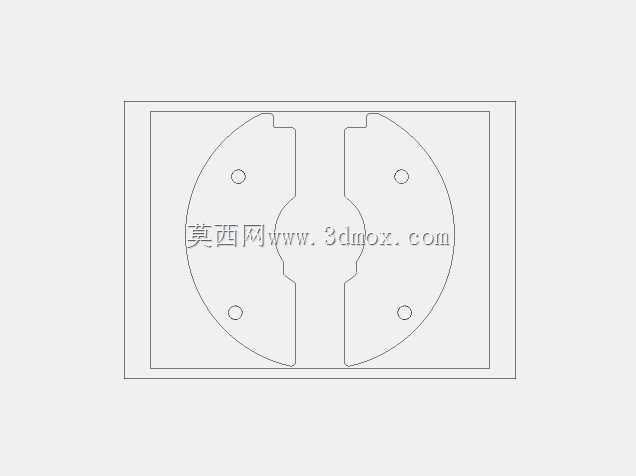

　　实际使用中，这款衬垫除了适配亚克力激光切割制作的方案，也可以用聚甲醛板、电木板加工，不同材质的衬垫适配不同的作业场景：亚克力材质的衬垫表面光滑，推起来阻力小，适合表面光洁度要求高的铝件、亚克力件修磨；聚甲醛材质耐磨性能好，适合长时间批量处理钢结构、不锈钢构件的焊道修整；电木板材质耐高温，修磨过程中产生的切屑高温不会让衬垫变形，适合大切削量的粗修作业。

　　安装边界上，衬垫的外径比修边器原有底座直径大12mm，支撑范围更广，在有轻微弧度的工件表面作业时也能保持稳定，不会像原底座那样因为支撑面积小出现侧倾。单侧的缺口设计是为了方便作业时观察刀头和焊道的对位情况，操作人员不用刻意俯身调整视角，顺着缺口就能看清刀头的切削位置，走刀对位更精准。日常维护也很简单，作业结束后把衬垫表面沾的铝屑、灰尘擦干净，检查沉头螺丝有没有松动就行，因为是易损辅件，加工成本低，当衬垫接触盘面磨损超过0.2mm时直接更换新件即可，不需要复杂的校准流程，非常适合现场加工、维修类的零散作业场景使用，能大幅降低手持修边作业的操作难度，新手也能快速修出平整均匀的焊道表面。
