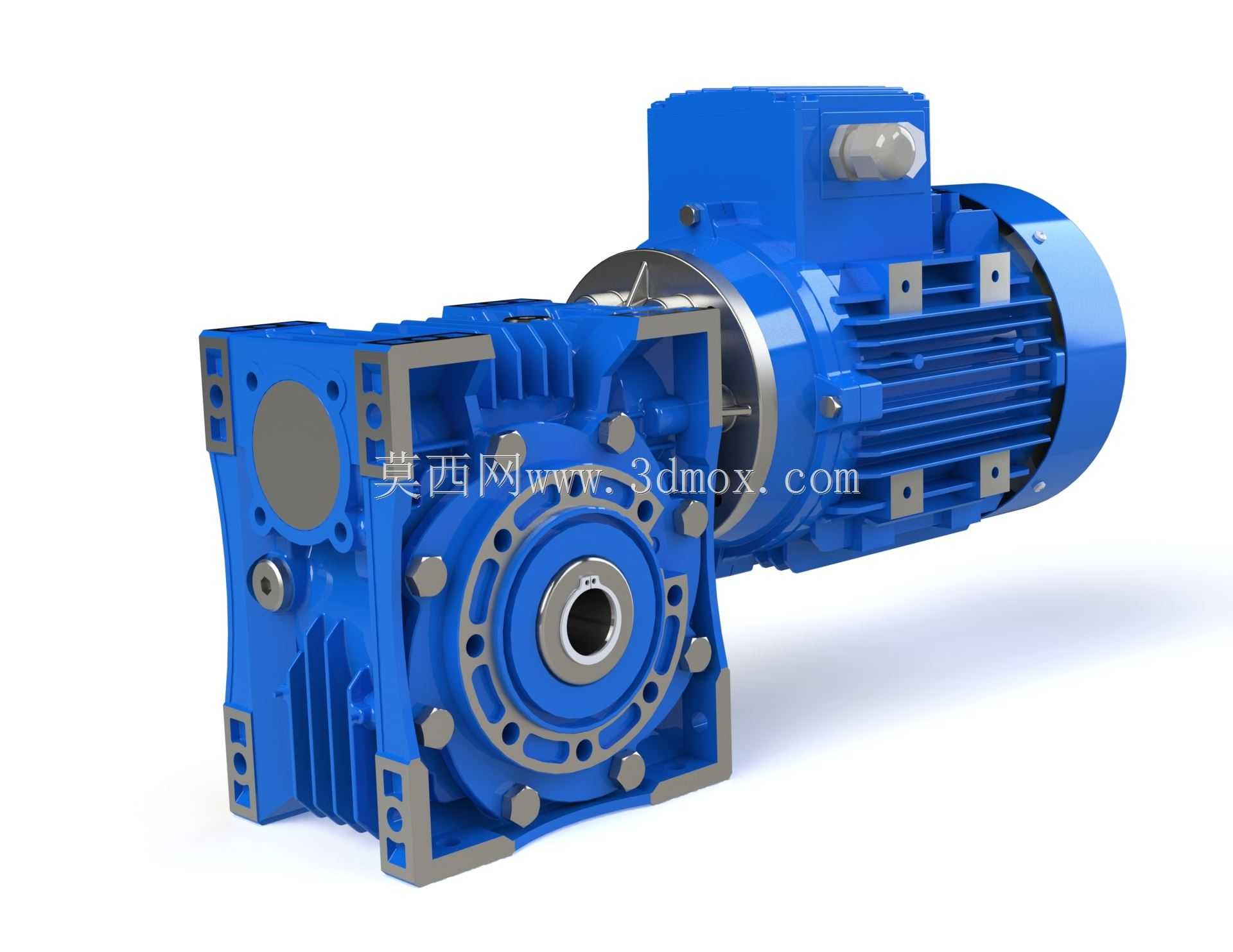

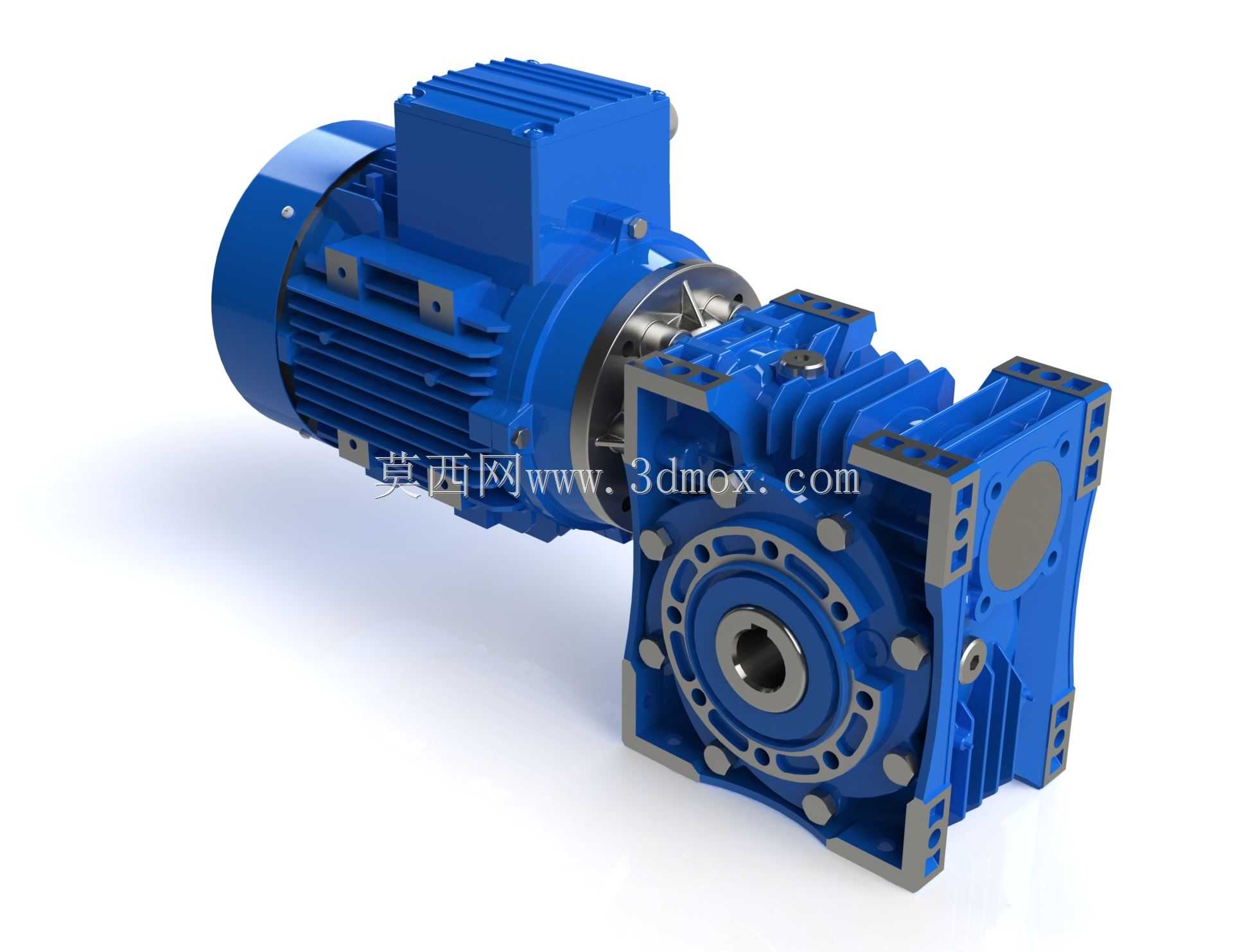

0.75千瓦蜗轮蜗杆减速电机结构

　　这款0.75千瓦规格的减速集成动力单元，是轻载工业传动场景里应用极广的动力输出部件，常见于食品包装输送线、小型自动化装配工位、物流分拣辊道、轻工纺织辅机这类对安装空间有严格限制、需要低转速大扭矩输出的工况中。从结构设计来看，它将异步驱动电机与蜗轮蜗杆减速箱做了一体化集成设计，省去了传统分体安装时需要额外配置的联轴器、连接法兰、对中调整工序，能大幅缩短现场装配的调试周期，也避免了分体结构长期运行后因为连接松动产生的传动偏心、振动异响问题。设计阶段首先明确了安装边界约束，整机采用B14法兰安装形式，输出端为空心轴孔结构，可直接套装在设备从动轴上，不需要额外加装输出联轴器，径向安装尺寸紧凑，能适配设备侧装、水平安装、

　　小角度倾斜安装等多种布置方式，不会因为安装姿态变化影响内部润滑脂的密封性能。减速箱部分采用铝合金压铸壳体，表面做了散热筋结构设计，既控制了整机自重，也能在连续运行时把蜗轮副啮合产生的热量快速散出，避免内部温升过高导致润滑失效。蜗轮采用锡青铜材质加工，蜗杆为淬硬磨削处理，啮合间隙控制在合理范围，既保证了传动平稳性，也能在过载时通过蜗轮的微量变形吸收冲击载荷，保护后端被驱动的精密部件不会因为瞬时过载损坏。电机部分的接线盒采用顶部可旋转结构，现场布线时可以根据走线方向调整接线口朝向，不用额外加装弯头走线配件，适配不同设备的布线走向需求。建模过程中完整还原了各部件的配合公差，比如减速箱与电机端盖的止口配合尺寸、输出空心轴的键槽规格、

　　安装法兰的螺栓孔位分布，都按照实际选型样本的安装尺寸做了1:1还原，结构设计人员在做整机设备布局时，可以直接调用该模型做干涉检查，不用反复核对二维样本的尺寸参数，能有效避免设计阶段出现安装位不匹配、预留空间不足的问题。针对日常维护的需求，模型也还原了减速箱的注油孔、放油塞位置，设备运维人员在做初期布局时就能提前预留维护操作空间，避免后期设备装机后因为周边结构遮挡，无法完成定期换油维护的操作。
