农用装载机配套原木运输挂车结构

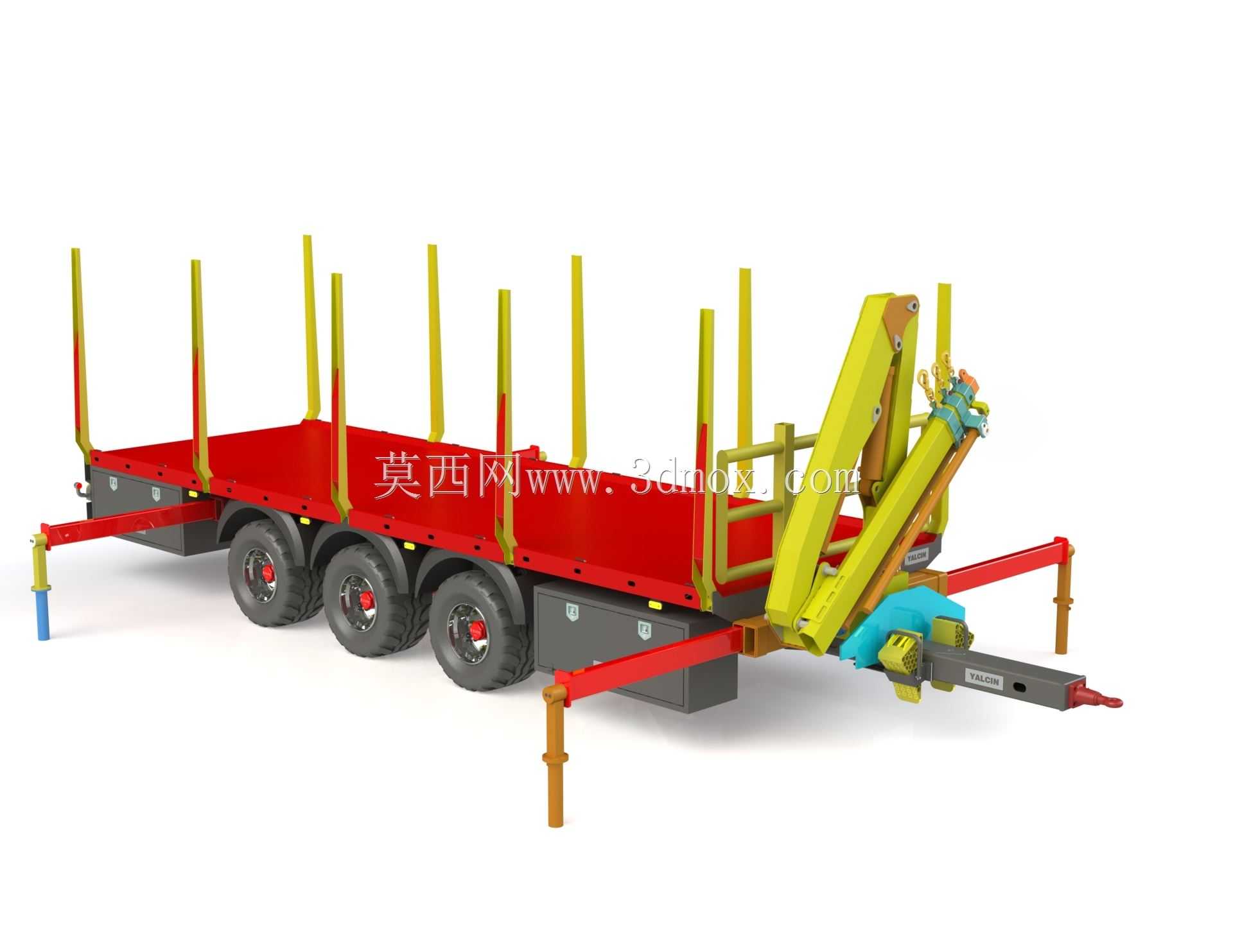

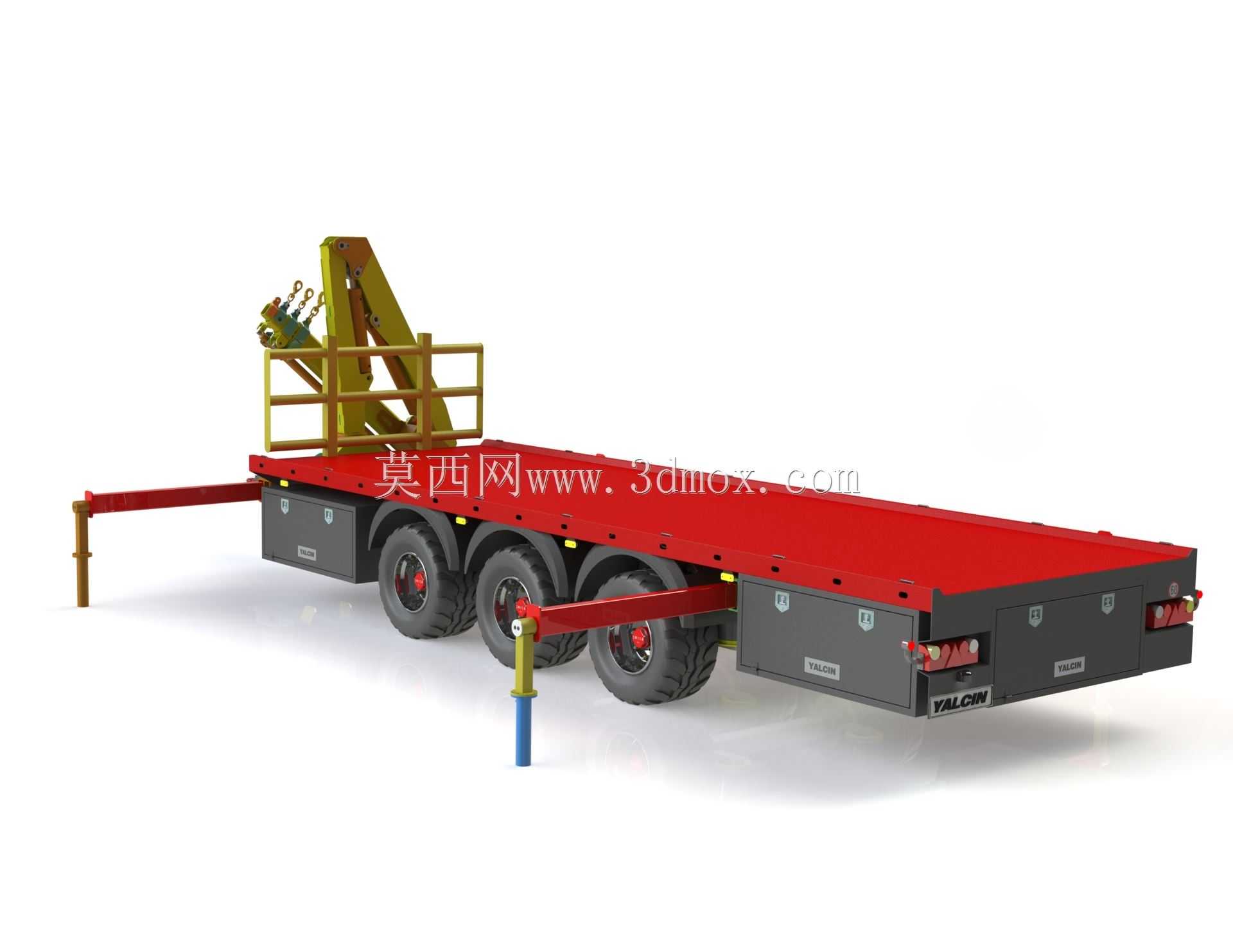

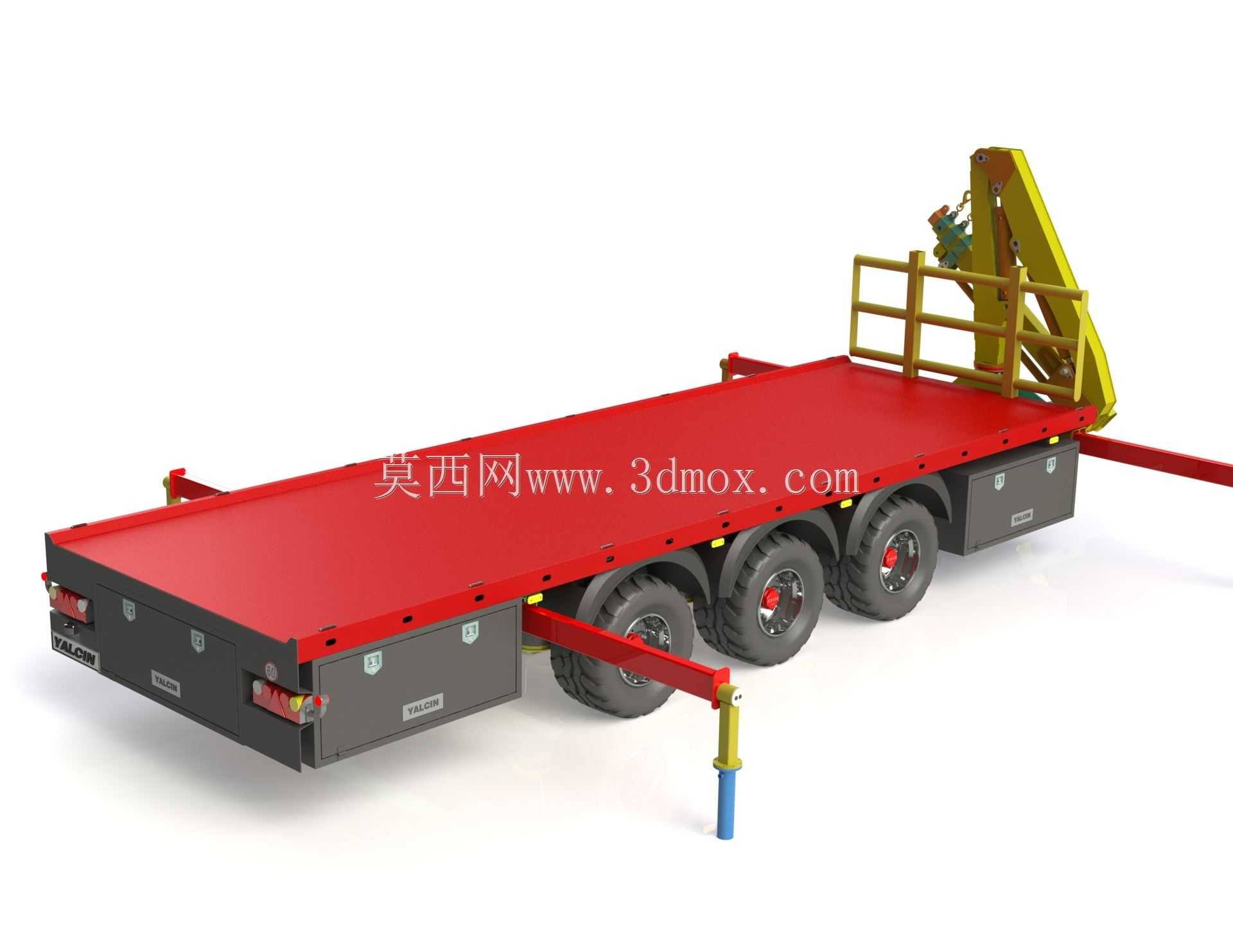

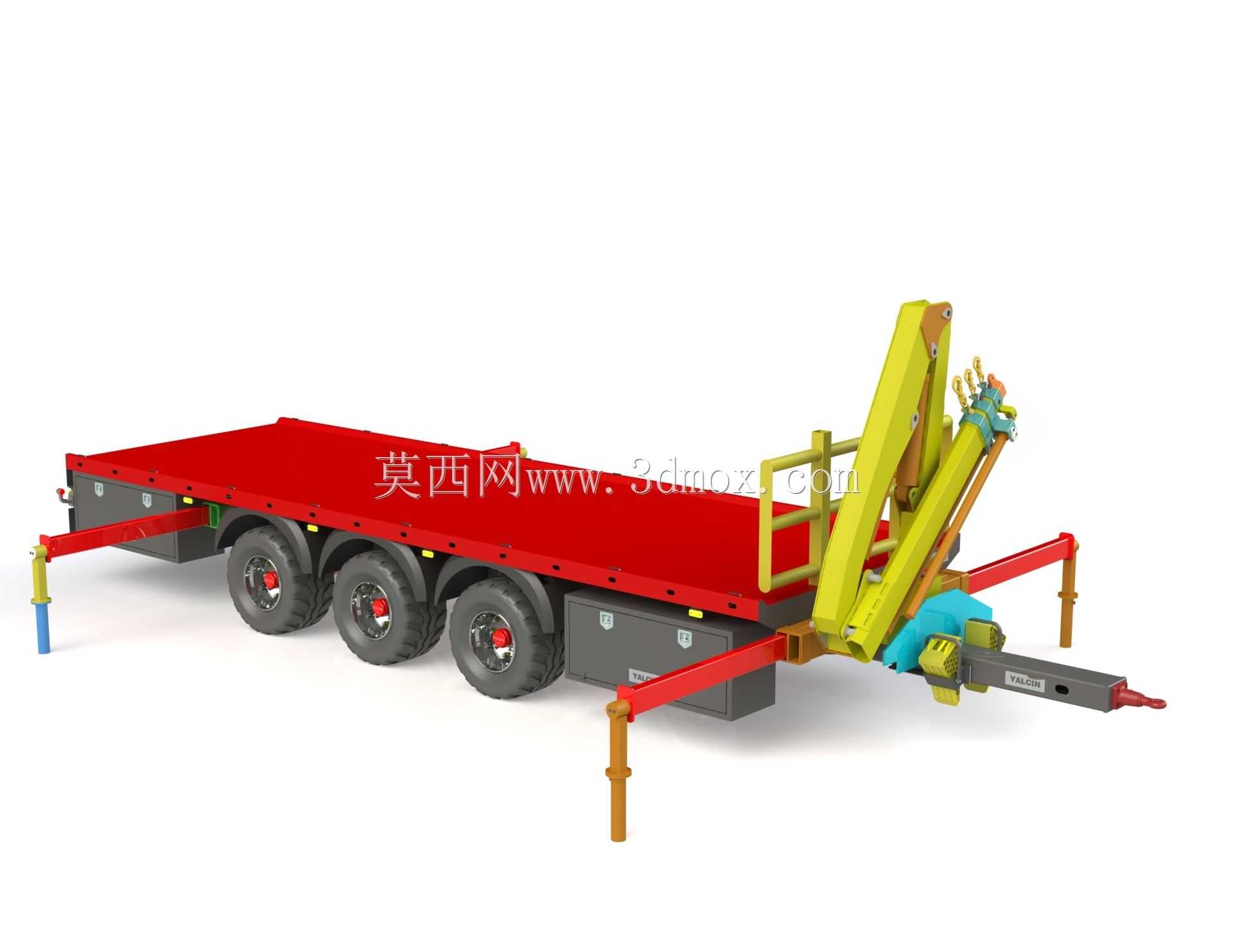

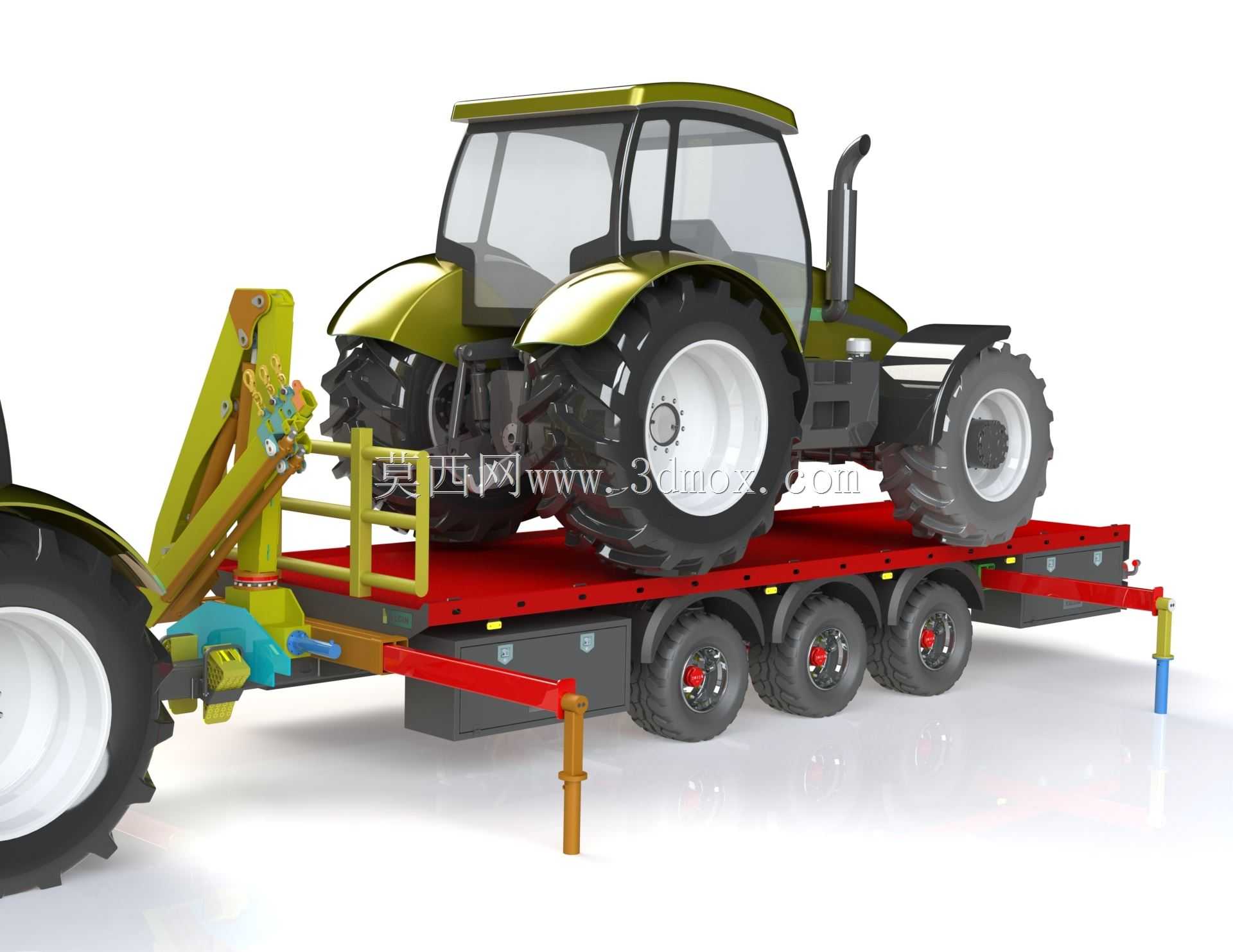

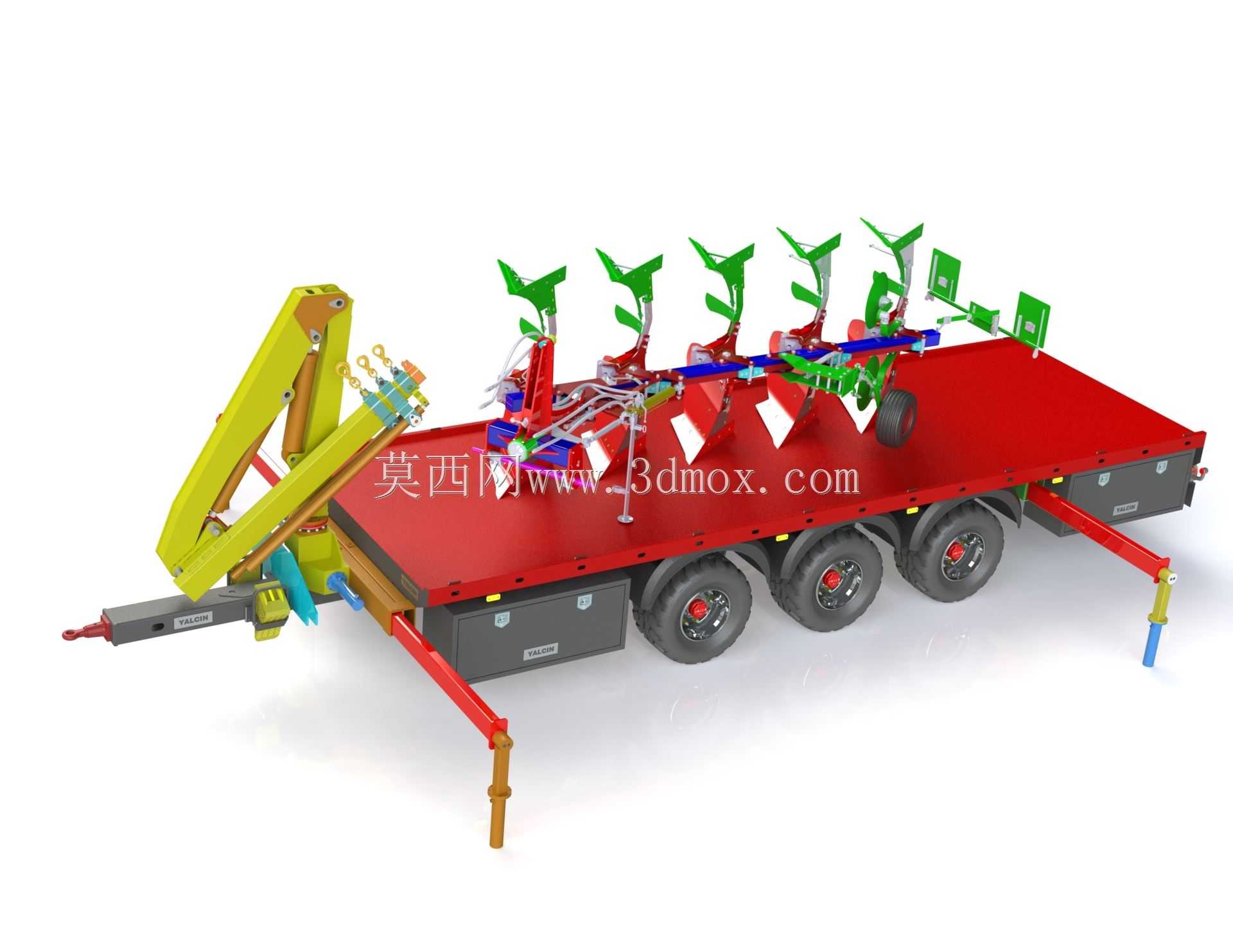

　　这款牵引式运输挂车主要适配小型农用装载机，面向丘陵林区、山地农场的短驳转运场景设计，可完成原木、秸秆捆、小型农用机具的转运作业，解决非硬化路面大型货运车辆无法通行的物料转运痛点。整体采用三轴承载布局，单轴额定载荷匹配农用场景常见的3-5吨总载重需求，轮距设定为1.8米，适配农村机耕道、林区作业道的通行宽度要求，最小转弯半径控制在6米以内，可在狭窄林间空地完成掉头、对位作业。车架主体采用高强度矩形钢管焊接成型，主纵梁截面尺寸为120806mm，横梁采用80604mm矩形管间隔400mm排布，可承受不均匀载荷下的扭转应力，避免林区颠簸路面出现车架开焊、变形问题。货台承载面高度设定为900mm，匹配农用装载机的举升卸料高度，

　　无需额外坡道即可完成物料装卸作业；货台周边设置的可拆卸式立柱采用直径60mm的无缝钢管制作，立柱插入车架预留的套筒内，可根据运输物料的类型快速拆装，运输长尺寸原木时可全部安装立柱形成栏板约束，运输散装农资、小型设备时可拆除单侧或全部立柱，拓展装载适配性。车架前端设置的牵引架采用铰接式结构，牵引环高度匹配农用拖拉机、小型装载机的牵引接口尺寸，牵引架上集成的可折叠支腿可在挂车脱挂时稳定支撑车体，支腿底部设置接地盘，避免松软地面出现沉陷问题。车架侧方设置的爬梯结构方便作业人员上下货台整理物料，轮拱上方的防护栏可避免行驶过程中物料剐蹭轮胎，制动系统采用气刹结构，可与牵引设备的制动系统联动，满足坡道行驶的制动安全要求。

　　建模过程中对所有焊接节点、装配间隙做了还原，立柱与套筒的配合间隙控制在2mm，牵引架铰接处的转动副预留了润滑脂加注通道，车桥与车架的连接采用钢板弹簧减震结构，可过滤非铺装路面的颠簸冲击，所有外露结构件的边角均做了倒圆角处理，避免作业过程中剐蹭损伤。
