蜗轮蜗杆减速驱动电机一体化结构

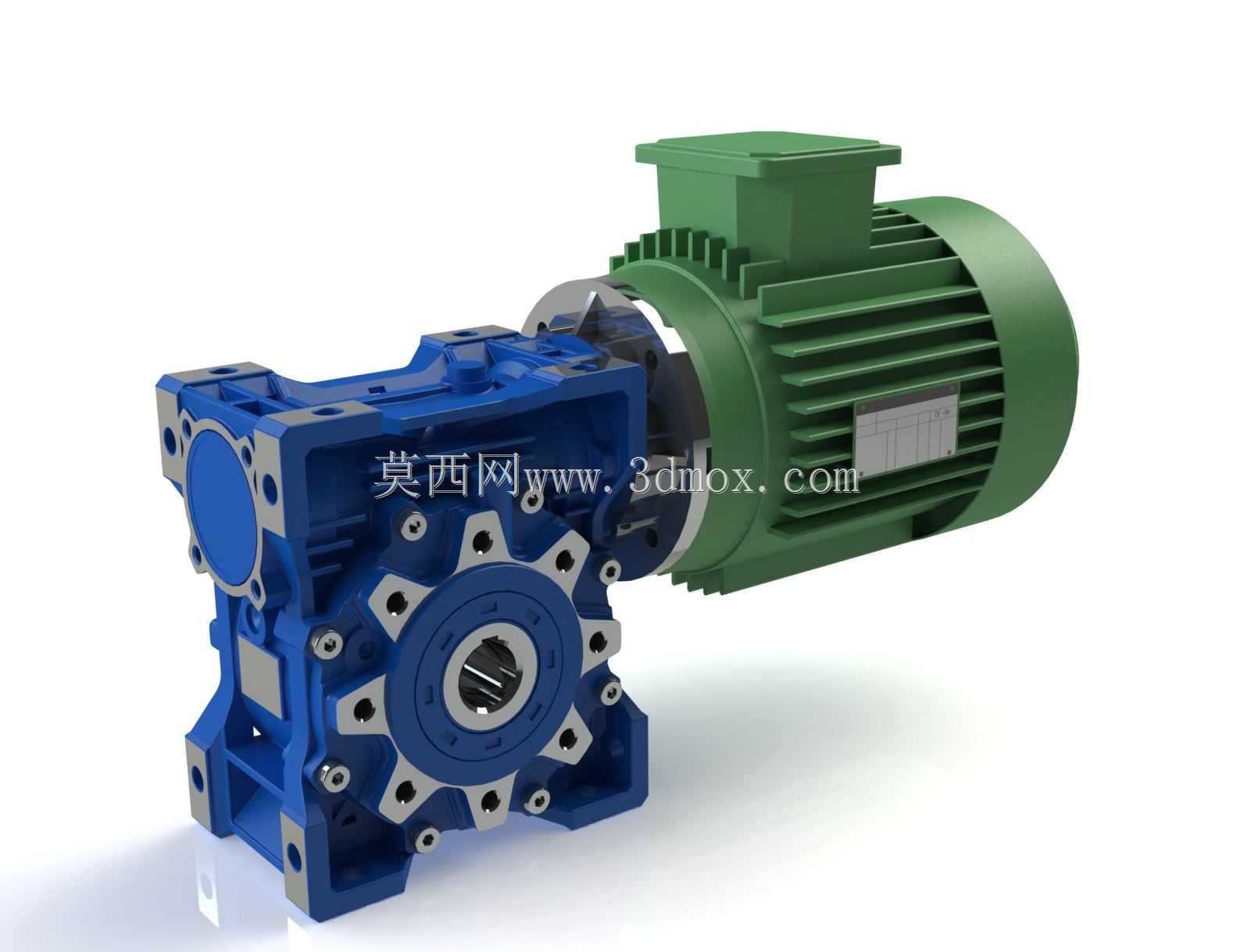

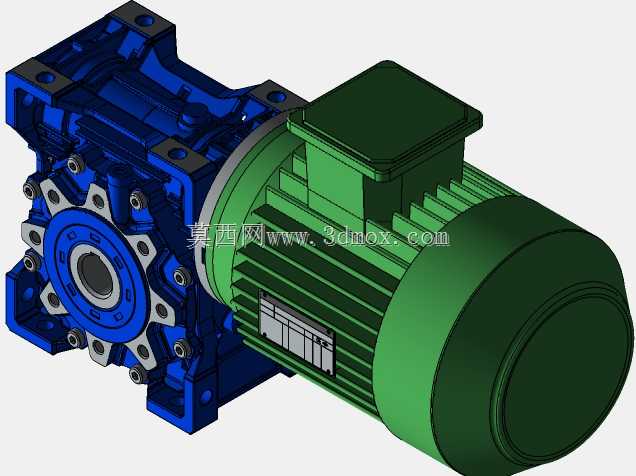

　　这款集成式减速驱动单元，将异步驱动电机与蜗轮蜗杆减速箱做了同轴直连设计，省去了传统分体安装所需的联轴器、连接法兰等过渡部件，从根源上减少了传动链的累计误差，也压缩了整套驱动组件的轴向安装尺寸，在自动化输送线、小型包装设备、食品加工流水线这类安装空间局促的场景中适配性极强。从结构设计逻辑来看，驱动端采用的是标准风冷散热壳体，外壳的径向散热筋沿电机轴向均匀排布，在电机持续额定输出时，能通过设备运行时的自然气流带走绕组产生的热量，保证长时间工况下的温升控制在绝缘等级允许范围内。顶部的接线盒采用独立密封腔体设计，接线端子与腔体内部做了绝缘隔离，现场布线时可直接从设备桥架引线接入，无需额外做接线防护处理。减速箱部分采用的是铝合金压铸壳体，

　　相比传统铸铁箱体重量降低近40%，箱体的安装面做了一体化铣削加工，多个方向预留了标准安装孔位，既可以卧式水平安装固定在设备机架上，也可以通过端面法兰直接对接负载端的转盘、辊筒等执行部件，安装方式灵活度很高。内部的蜗轮采用锡青铜材质加工，蜗杆则采用表面渗碳淬火的合金钢，齿面啮合时的摩擦系数更低，运行噪音控制在65分贝以内，适合对车间环境噪音有要求的生产场景。输出端为空心轴设计，可直接穿过负载轴做键连接固定，省去了输出轴联轴器的采购与安装成本，同时空心轴的锁紧结构采用了防松设计，在设备正反转频繁切换的工况下，也不会出现轴连接松动移位的问题。在安装边界设计上，整套组件的重心落在安装面的几何中心位置，

　　固定时只需按照箱体预留的四个安装孔位做M8螺栓锁紧即可，无需额外做配重调整。电机与减速箱的连接止口采用H7/h6的公差配合，装配时可直接对准推入，连接螺栓的排布做了等角度均分设计，现场拆装维护时无需做同轴度反复校准，更换易损件的效率比分体式结构提升近一倍。从实际使用场景来看，这款驱动单元的输出转速适配每分钟40转左右的中低转速负载，1.1Kw的额定输出功率可满足小型皮带输送机、自动上料机构、包装线分度转盘这类常规负载的驱动需求，蜗轮蜗杆结构自带的反向自锁特性，还能在设备断电时防止负载因自重出现倒转，省去了额外加装制动装置的成本，在轻载垂直提升类的小型机构中也能稳定使用。
