本田思域车型进气歧管连接法兰结构

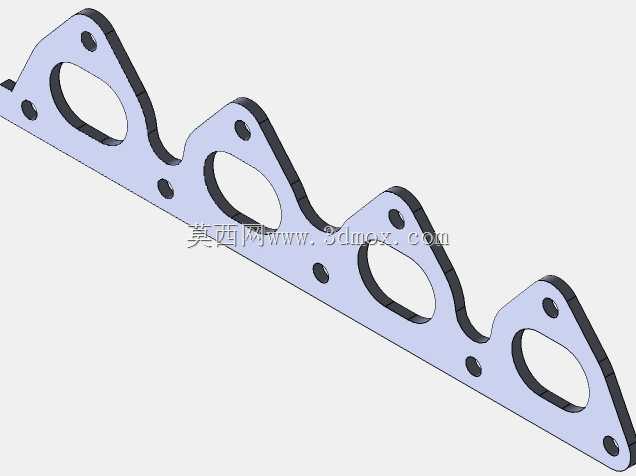

　　该法兰件应用于乘用车发动机进气系统的歧管与缸盖连接工位，是进气通路密封衔接的核心承载零件，直接决定进气系统的负压保持能力与各缸进气分配均匀性，日常工况下需要持续承受进气脉动带来的交变载荷，同时耐受发动机舱内的高低温循环环境，避免出现密封失效导致的漏气、怠速不稳、动力输出衰减等问题。从结构设计来看，零件整体采用随形轮廓设计，完全匹配DOHC四缸发动机进气侧的缸盖端面布局，四个等距排布的大尺寸通孔对应四个气缸的进气道通路，孔位边缘做了圆弧过渡处理，避免进气气流经过时产生突兀的截面突变，降低进气阻力，保证各缸的充气效率一致性。零件周向均匀分布的多个小圆孔为螺栓过孔，孔位的位置度公差控制在±0.1mm范围内，

　　安装时可通过螺栓预紧力将法兰与两侧密封垫片、歧管本体、缸盖端面紧密压合，每个螺栓孔周边都做了局部加厚的凸台结构，分散螺栓预紧时的压应力，避免长期使用后法兰平面出现蠕变变形，导致密封面压合不均出现泄漏。设计过程中优先考虑了安装边界的适配性，法兰整体厚度控制在适配多层复合密封垫片的压合行程范围内，外轮廓的异形弯折结构完全避让缸盖周边的传感器、线束支架、冷却管路等周边部件，安装时不需要额外调整周边附件位置，可直接对位装配。零件的密封平面平面度公差要求控制在0.05mm以内，表面无明显的凸起、凹陷或者加工刀痕，保证压合后密封垫片的受力均匀，不会出现局部压不实的情况。从实际使用场景出发，该法兰的材质选型兼顾了结构强度与轻量化需求，

　　既可以承受螺栓预紧力与进气交变载荷不发生断裂变形，也不会额外增加发动机上部的重量负载，适配车型日常街道行驶、常规高转速工况下的使用强度，不需要额外做加强处理即可满足全生命周期的使用要求。在进气系统改装场景中，该法兰的接口尺寸也可作为升级大流量进气歧管的匹配基准，只要对应孔位与平面度保持一致，即可兼容不同材质的改装歧管安装，不需要对缸盖侧的安装位做二次加工。
