拖车连接固定安装支座结构设计

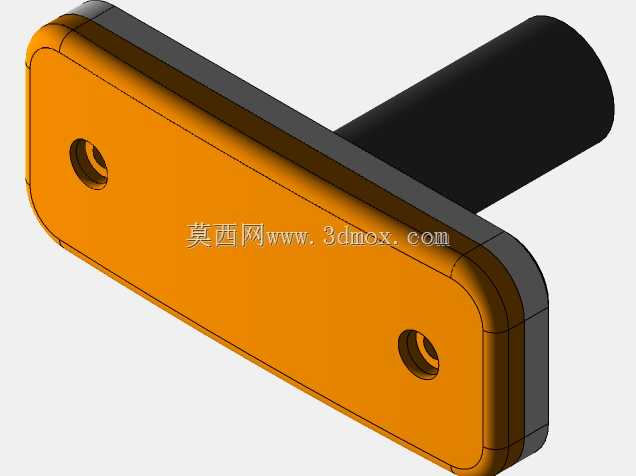

　　该构件属于拖挂类设备的连接固定部件，主要应用在小型拖挂设备、厂区转运拖车、户外作业拖挂机具的连接端，承担牵引载荷传递与安装定位的核心作用。日常作业场景中，这类支座多安装在拖车前端的主梁端面，或是牵引设备的尾部挂载位，用来衔接牵引杆与拖挂主体，避免牵引过程中出现连接松脱、载荷偏载的问题。从结构设计来看，构件主体采用带圆角的矩形安装板搭配同轴圆柱插接轴的组合形式，安装板上预留两个对称布置的沉头安装孔，沉孔结构可以让紧固螺栓安装后端面保持齐平，不会出现螺栓头外凸剐蹭周边构件的问题，同时两个孔位的对称布局能让安装后的锁紧力均匀分布，抵消牵引过程中产生的横向摆动载荷。圆柱插接轴与安装板采用一体化衔接结构，衔接位置做了圆弧过渡处理，

　　避免直角位置出现应力集中，在承受突发牵引冲击载荷时，不会在衔接根部出现应力断裂的隐患。安装板的边缘全部做了倒圆角处理，一方面是避免安装作业时尖锐边角划伤操作人员，另一方面也能减少构件在户外使用时的边角磕碰变形，延长构件的实际使用寿命。从安装边界来看，安装板的厚度适配常规拖车主梁的端面安装尺寸，不需要额外加装过渡垫板就可以直接贴合在标准规格的矩形钢管端面完成固定，圆柱插接轴的外径匹配常规牵引套的内径公差，装配后可以实现小范围的转动余量，适配拖挂设备在转向、过不平路面时的角度偏移，不会出现刚性别卡的问题。设计过程中充分考虑了实际使用的工况需求，没有多余的冗余结构，整体结构紧凑，安装后不会占用过多的挂载空间，沉孔的深度经过匹配计算，

　　适配常用的内六角紧固螺栓长度，不会出现螺栓拧入深度不足或是顶穿安装板的问题。插接轴的长度经过合理设定，既保证插入牵引套后有足够的配合长度避免脱出，又不会因为轴长过长导致装配后出现轴向窜动间隙过大的问题。在实际选型使用时，该支座可以适配轻型拖挂设备的牵引载荷需求，安装时只需要在挂载端面对应位置打好匹配的螺纹孔，就可以直接完成固定，不需要复杂的现场加工调整，适配性较强。
